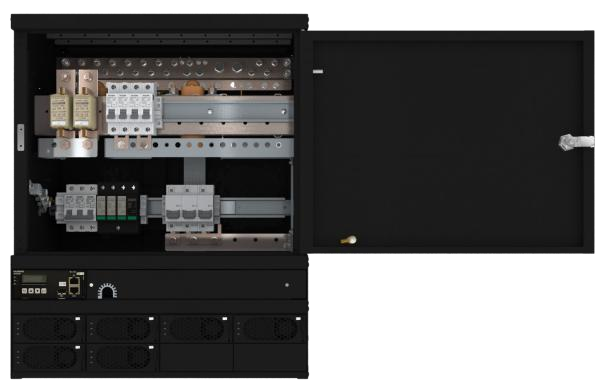

华为TP48300B-N04C2，华为室内Mini电源系统，华为通信电源48V300A

简介：

TP48300B-N04C2是华为公司研发的一种室内Mini型-48V直流电源系统，最多可配置6个1U高50A高效整流模块，最大输出电流300A。系统体积小巧、安装灵活，适配电池架堆叠、标准机架等多种安装场景，具备完善的电池管理、智能休眠以及远程管理等功能

特点：

l 机柜仅高11U，高功率密度（12kW/U），方便部署

l 安装场景丰富：支持电池架堆叠、19/21/23英寸开放架、落地、中机柜堆叠、挂墙、机柜内等安装方式

l 系统满足CE认证，模块满足UL、CE、TUV认证

l 超宽的交流电压输入范围：85～300 Vac

l 1U高效模块效率>96%，55℃不降额，节能减排

l 完善的备电管理：多项电池测试和异常告警

l 完善的模块智能休眠功能，提高系统运行效率

l 电源模块支持无损热插拔技术，安装维护更加便利

l 支持NetEco网管系统和带内/带外组网，最大程度降

低客户运行成本

华为TP48300B-N04C2，华为室内Mini电源系统，华为通信电源48V300A

应用场景：

l 无线接入网

l 固网接入网

l 汇聚层机房

l 行业客户通信机房


技术参数：

产品型号		TP48300B-N04C2
系统规格	尺寸	442mm（宽）×360mm（深）×546mm（高）
	重量	≤30 kg（不含整流模块）
	散热方式	自然散热
	安装方式	支持堆叠电池架、落地、挂墙、19/21 /23inch机架安装。
	走线方式	上进上出线
	维护方式	前维护和上维护
	噪音	≤55 dB（25℃）
	防护等级	IP20
交流配电	输入模式	220/380 Vac三相四线制，兼容单相
	输入电压	85 Vac～300 Vac（相电压）
	输入频率	45~66 Hz，额定值50 Hz/60 Hz
	功率因数	≥0.99
	输入配电	1×63 A/3P MCB
	交流防雷	20 kA/40 kA，8/20 μs
直流配电	输出电压	-42~-58 Vdc，默认输出-53.5 Vdc
	最大容量	18 kW（6×3000 W）
	电池支路	2x160 A（NT00）
	一次下电空开	1×100 A/1P，2×80 A/1P
	二次下电空开	1×63A/1P，1×32A/1P，2×16A/1P
	直流防雷	10 kA/20 kA，8/20 μs
整流模块	额定功率	3000W（176 Vac ～ 290 Vac）
	效率	>96%*
	工作温度	-40℃ ~ +75℃
	尺寸	105mm（宽）×281mm（深）×40.8mm（高）
	重量	<2kg
	功率因数	≥0.99
	THD	≤5%
监控	告警输入	3路模拟量输入（环境温度、环境湿度、电池温度） 9路开关量输入（门磁、水浸、烟感、6路通用输入）
	告警输出	8路干接点输出
	通信口	RS232/RS485
	告警存储	多达2000条历史告警记录
	显示模式	LCD
环境指标	工作温度	-10℃ ~ +50℃
	存储温度	-40℃ ~ +70℃
	工作湿度	5% ~ 95% （无凝露）
	海拔	0 ~ 4000m

华为TP48300B-N04C2，华为室内Mini电源系统，华为通信电源48V300A
