应用场景
核心机房、互联网数据中心、企业、政府等数据机房
价值特点及性能参数
价值特点
安全可靠
电网适应能力强：输入电压范围260Vac ～ 530Vac，能承受600Vac 高压输入
全方位防雷：具有交流侧、直流侧多方位防雷保护
油机兼容性好：具有Walk-in 功能，耐油机启动，能承受油机瞬间过压
电池保护可靠：具有输出电流缓起功能，减小对负载和电池的冲击，提高电池使用寿命
高效节能
超低能耗：模块效率>96%
节能方案：具备休眠节能功能，可关闭与开启休眠功能
环保认证：满足RoHS 标准和中国环保规范
智能化
全面监控：交流配电柜、直流配电柜、整流柜均自带监控单元，可独立工作
远程管理：可以通过网口、RS232、RS485 实时远程监控
海量存储：可存储告警信息4000 条、历史数据60000 条
界面友好：7 英寸彩色触摸屏，图形化菜单，参数设置方便，操作简单
自主均流：数字化控制，均流不平衡度<1%
性能稳定：整流模块能脱离监控模块稳定工作并自主均流
接线灵活：真正全正面操作，上下自由出线
便于管理：整流模块具有独立的ID 识别功能，便于用户的资产管理
操作方便
维护便捷：全正面维护设计
热插拔设计：模块支持无损伤热插拔，可在线维护，方便更换
扩容方便：整流柜、配电柜柜内柜外均可并机，可直接扩容
性能参数
| 参数类别 | 参数名称 | 描述 |
| 环境条件 | 工作温度 | －40℃～＋70℃ ( 高于 45℃ 需降额使用) |
| 环境条件 | 储存温度 | －40℃～＋70℃ |
| 环境条件 | 海拔高度 | ≤4200m ( 2100～4200m 需降额使用 ) |
| 交流输入 | 输入型式 | 三相无中线：包括TN-C、TN-S、TN-C-S、TT |
| 交流输入 | 额定输入线电压 | 380Vac |
| 交流输入 | 输入电压范围 | 270Vac～530Vac |
| 交流输入 | 输入额定交流电压频率 | 50Hz/60Hz |
| 交流输入 | 功率因数 | ≥0.99 |
| 交流输入 | THD | ≤5% |
| 直流输出 | 额定输出电压 | 267.5Vdc |
| 直流输出 | 额定标称电压 | 240Vdc |
| 直流输出 | 输出电压范围 | 200Vdc～300Vdc |
| 直流输出 | 均流不平衡度 | ≤±3% |
| 直流输出 | 稳压精度 | ≤±1% |
| 直流输出 | 系统效率 | ≥95% |
| 直流输出 | 峰峰值杂音电压 | ≤0.5% |
| 直流输出 | 功率因数 | ≥0.99 |
| 抗雷击特性 | 交流侧 | 可承受8/20μs 模拟雷电冲击电流20kA，±5 次 |
| 抗雷击特性 | 直流侧 | 可承受8/20μs 模拟雷电冲击电流10kA |
| 其它 | 安规 | 符合IEC60950 标准 |
| 其它 | IP防护等级 | 20 |
| 其它 | 噪声 | 在周围环境温度为 25℃ 时，不大于60dB（A） |
| 其它 | RoHS 要求 | 满足 RoHS指令中 R5 的要求 |

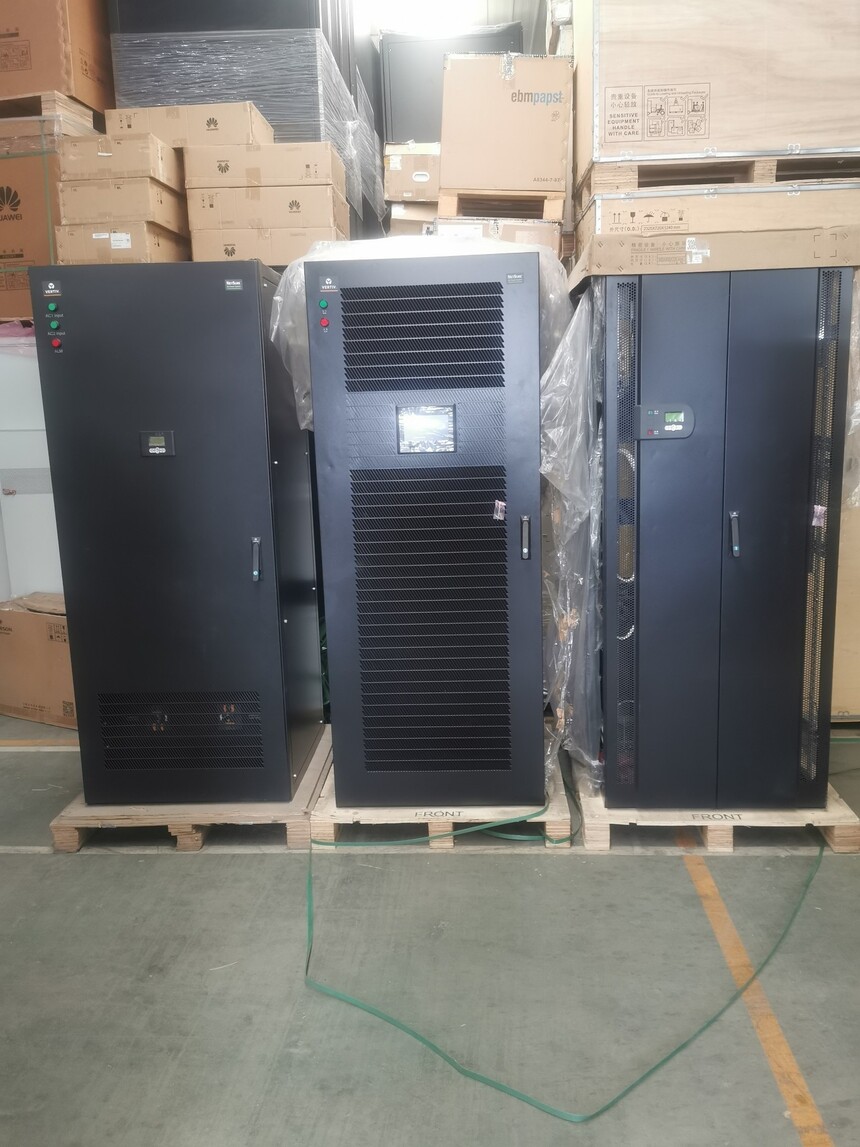

整流柜
� 高防护：IP20 防护等级，无裸露带电体
� 大容量：单机架输出500kW，占地仅0.64mm²
� 易扩容：支持2 台整流机柜并机，可组成1MW 系统
� 易维护：整流模块支持热插拔，且模块输入配有独立空开控制
| 特性 | 参数 | 说明 |
| 交流接入 | 250A/3P×4 端子 | 375kW 系统配置3 路端子 |
| 直流输出 | 汇流铜排 |
|
| 整流模块 | R240-25k |
|
| 单机架模块数量 | 15/20 |
|
| 单机架容量 | 375kW/500kW |
|
| 监控模块 | M822E |
|
| 交流防雷 | 20kA |
|
| 直流防雷 | 10kA |
|
| 机械尺寸 | 800×800×2000 ( mm，宽× 深× 高) |
| 机柜重量 | ＜300kg( 不含模块) |
监控模块
触摸屏设计：7 寸真彩触摸屏，界面简洁清晰
一体化管理：实时显示运行参数，自动进行保护和故障告警功能
电池充放电：自动均浮充、调压、温度补偿、电池容量计算、在线电池测试等
多种类接口：具备网口、RS-232、RS-485 接口，支持 USB 数据下载和软件升级
多协议支持：支持TCP/IP，SNMP，电总协议
整流模块 ( R240-25K)
模块额定功率25KW，恒功率输出
成熟的热插拔技术
输出故障自我隔离功能
| 特性 | 参数 |
| 输入电压 | AC270V ～ AC530V |
| 输出电压范围 | DC200V ～ DC300V |
| 额定输出功率 | 25kW |
| 恒功率输出范围 | DC240V～ DC300V |
| 重量 | ＜13kg |
交流柜
支持双路交流输入，带机械互锁，手动或自动切换功能
具备RS485 通信端口，支持远程监测和声光告警功能
配备独立监控板及LCD 显示屏，显示交流运行信息，检测交流电压、电流、频率、防雷器状态等参数
支持上下自由出线，全正面操作，前后维护，方便灵活
适配 DC240V、DC336V 直流供电系统
| 容量 | 型号 | 交流输入 | 交流输出 |
|
PD380/630AFH-3-Y1 |
刀 闸 1×630A/4P | 三相交流输出（断路器）：250A 6 路三相交流输出（断路器）：63A 1 路三相交流输出（断路器）：32A 3 路 |
630A |
PD380/630AFH-3-Y2 |
断路器 1×630A/4P | 三相交流输出（断路器）：250A 3 路三相交流输出（断路器）：63A 1 路三相交流输出（断路器）：32A 1 路单相交流输出（断路器）：32A 3 路单相交流输出（断路器）：20A 3 路 |
| PD380/800AFA-2-Y1 | ATS 1×800A/4P | 三相交流输出（断路器）：250A 3 路 |
| 800A/1000A | PD380/800AFH-3-Y1 | 刀闸 1×1000A/4P | 三相交流输出（断路器）：250A 10 路 |
| PD380/800AFH-3-Y2 | 断路器 2×800A/4P | 三相交流输出（断路器）：250A 8 路 |
| 机械尺寸 |
| 800 × 800 × 2000 ( mm，宽×深×高) |
| 机柜重量 |
| ＜300kg |
|
直流柜
支持两组电池接入，熔断器保护
具备RS485 通信端口，支持远程监测和声光告警功能，易于实现分散供电
配备独立监控板及LCD 显示屏，显示直流信息，检测直流电压、电流、支路状态等参数
支持上下自由出线，全正面操作，前后维护，方便灵活
适配DC240V、DC336V 直流供电系统
| 容量 | 型号 | 电池接入 | 直流输出 |
| 1200A | PD400/1200DF-3-Y2 | 熔断器： 1250A 2路 | 熔断器： 400A 9路 |
| 1600A | PD400/1600DF-3-Y1 | 熔断器： 1600A 2路 | 熔断器： 630A 5路； 400A 4路 |
| 机械尺寸 |
| 800×800×2000（mm，宽×深×高） |
| 机柜重量 |
| ＜300kg |
|
列头柜
A、B 双路隔离输入，满足主备需求
输入断路器和熔断器可选，满足不同用户使用需求
可选智能触摸大屏或LCD 普通液晶屏幕，操作直观、方便，满足不同用户的建设需求
具有输入及输出支路电流检测和电量统计功能
具有支路绝缘监测功能
具有完善的告警管理功能，告警记录可查
适配DC240V、DC336V 直流供电系统
支持多种机柜宽度，适应各种服务器配套安装
普通列头柜
| 项目 | 容量 | 型号 | 输入配置 | 输出配置 | 绝缘检测 | 电量检测 | 监控屏幕 |
|
250A |
PD400/250DF-Y1 | 2 路断路器 | 32A/2P×24×2，
断路器，A/B 双路隔离 | 选配 | 选配 | 普通屏幕 |
|
|
|
|
|
|
|
|
| 普通列头柜 |
| PD400/250DF-Y2 | 2 路熔断器 | 32A/2P×24×2，
断路器，A/B 双路隔离 | 选配 | 选配 | 普通屏幕 |
|
400A |
PD400/400DF-Y3 | 2 路断路器 | 32A/2P×24×2，
断路器，A/B 双路隔离 | 选配 | 选配 | 普通屏幕 |
| 机械尺寸 |
|
| 800 × 600 × 2000 ( mm，宽×深×高) |
|
|
| 机柜重量 |
|
|
| ＜350kg |
|
|
|
智能列头柜
| 项目 | 容量 | 型号 | 输入配置 | 输出配置 | 绝缘检测 | 电量检测 | 监控屏幕 |
|
|
PDI400/250DF-3-Y1 | 2 路断路器 | 32A/2P×24×2，
断路器，A/B 双路隔离 | 选配 | 标配 | 7 寸触摸屏 |
250A
智能 |
PDI400/250DF-3-Y2 | 2 路熔断器 | 32A/2P×24×2，
断路器，A/B 双路隔离 | 选配 | 标配 | 普通屏幕 |
| 列头柜 |
|
| 2 路断路器 | 32A/2P×24×2，
断路器，A/B 双路隔离 |
|
| 7 寸触摸屏 |
|
| PDI400/400DF-3-Y1 | 标配 | 标配 |
| 400A |
PDI400/400DF-3-Y2 | 2 路熔断器 | 32A/2P×24×2，
断路器，A/B 双路隔离 | 选配 | 标配 | 普通屏幕 |
| 机械尺寸 |
|
| 600×600×2000 ( mm，宽× 深× 高) |
|
|
| 机柜重量 |
|
|
| ＜350kg |
|
|
|
注: 支持柜体宽度：800、900、1000、1100、1200mm，深度400、600mm (600mm 深时，宽度仅支持800mm)。
电池开关箱
独立开关设计，方便维护、操作
支持壁挂安装、电池架安装或走线架安装
带有开关告警干接点，监测开关状态
上下自由出线，安装方便
| 容量 | 型号 | 配置 |
| PDB400/1000DF-B1 | 负荷开关 3P：1000A 1路 |
| 1000A | PDB400/1000DF-B2 | 断路器 4P：630A 1 路 |
| PDB400/1250DF-B1 | 负荷开关 3P：1250A 1路 |
| PDB400/1250DF-B2 | 断路器 4P：800A 1 路 |
|
|
|
| PDB400/1250DF-B3 | 负荷开关 4P：1250A 1路 |
| PDB400/1250DF-B4 | 断路器 4P：800A 1 路 |
| 机械尺寸 | 550×200×800 ( mm， 宽 × 深 × 高 ) |
| 机柜重量 | ＜40kg |
绝缘监测仪
可监测两段独立母排以及各支路绝缘下降情况
绝缘故障告警门限可设置，适用于不同负载情况和气候条件
采用主从结构，告警信息通过RS485 上传至主机配电监控
智能化设计，装置具有自检功能
| 型号 | 项目 | 参数 | 说明 |
EGU01 | 环境温度 | -10℃ ～ 50℃ |
|
| 电源电压 | 80Vdc ～ 400Vdc |
|
| 检测精度 | ±10% | 检测范围：2 ～ 50kΩ |
| 通信接口 | RS485 |
|
| 机械尺寸 | 117 × 120 × 88 ( mm， 宽 × 深 × 高 ) |
| 仪器重量 |
| ＜1.5kg |
|
电池巡检仪
单体电压测量范围为：0.2 ～ 20V，测量精度高
可以多个模块级联，实现对多节数的电池组进行单体电压检测
配置温度传感器实现电池温度的精确测量
提供RS485 通讯接口与系统主监控或者机房动环监控通讯
| 型号 | 项目 | 参数 |
| 环境温度 | -20℃ ～ +65℃ |
| 电源电压 | 36Vdc ～ 60Vdc |
| 单体电压检测精度 | ≤ ±0.5% |
| 电池温度检测精度 | ≤ ±1℃ |
| BM400V1 | 电池电流监测精度 | ≤ ±1% |
| 采集路数 | 单模块 31 路 |
| 支路巡检时间 | ＜1s |
| 通行接口 | RS485 |
| 指示灯 | 运行指示灯、告警指示灯、电池容量指示灯 |
| 机械尺寸 | 110 × 43 × 255 ( mm，宽×深×高 ) |
| 仪器重量 |
| ＜1kg |
12V 嵌入式电源系统
供电方式多样：支持双路高压直流输入或交直流混合输入，满足多种供电需求
带载率灵活：根据用户使用场景灵活设置模块带载率，提高可靠性和运行效率
新一代转换模块：兼容交流和高压直流输入，功率因数≥0.99，效率≥95%
宽输入电压：直流输入180Vdc ～ 410Vdc，交流输入85Vac ～ 305Vac
宽温度适应：转换模块可在-40℃ ～ 75℃ 正常工作，适应各种工况
网络化设计：提供RS232 接口、网口和干接点，组网灵活，可实现远程监控、无人值守
占用空间小：3U 高，19 英寸机架式安装，节省机房面积和投资成本
| 项目名称 | PSC12750/3000-S1 | PSC12750/3000-S2 | PSC121000/3000-S1 |
| 系统容量 | 750A | 750A | 1000A |
| 监控模块 | M222B | M222B | M222B |
转换模块 | R12-3000 | R12-3000 | R12-3000 |
| 最大配置 3 个 | 最大配置 6 个 | 最大配置 4 个 |
| 输入配电 | 2 路高压直流输入 | 1 路市电
1路高压直流输入 | 2 路高压直流输入 |
| 输出配电 | 12V 直流母排输出 | 12V 直流母排输出 | 12V 直流母排输出 |
DC/DC 模块R12-3000
| 项目名称 | 参数 |
| 工作温度 | -40℃ ～ ＋75℃ ( 45℃ 以上降额输出 ) |
| 输入电压范围 | 交流：85Vac ～ 305Vac, 直流：180Vdc ～ 410Vdc |
| 功率因数 | ≥0.99 ( 交流输入时 ) |
| 效率 | ≥95% |
| 输出电压范围 | 12Vdc ～13.2Vdc |
| 标称电压 | 12Vdc |
| 额定电压 | 12.3Vdc |
监控模块M822B
监控单元可对系统故障进行声光报警，同时可上报到后台主机
RS232 接口、网口
具有开关机、限流、均流、调压等功能，可灵活设置模块带载率
遥信、遥控、遥测、遥调
