华为600/800/2200网络机柜，APD32-6-24,A60822A081 带两个PDU

 APD32-6-24配电盒通过在后部的端子排上安装3PIN短 接器的方式，支持双路交流输入方式。后部左右两边的接线端子可各接入1路220V AC电源。每路最大输入电流为32A。

• 配电盒顶端有丝印，丝印说明了A/B 组输出空开电流的大小。

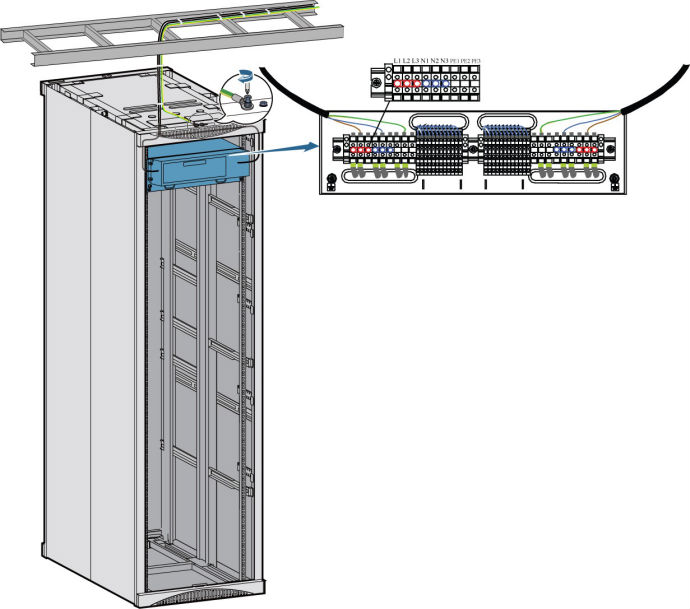

APD32-6-24配电盒的双路输入接线端如图所示，将4个3PIN的短接器分别安装在端子排上，依次短接左边和右边的以下端子：

                                                左边的L1、L2、L3。 左边的N1、N2、N3。

                                               华为交流PDUAPD32-6-24，华为嵌入式交流PDU APD32-6-24

• APD32-6-24配电盒通过在后部的端子排上安装3PIN短接器的方式， 支持双路交流输入方式。后部左右两边的接线端子可各接入1路220V AC电源。每路最大输入电流为32A。

• 配电盒顶端有丝印，丝印说明了A/B 组输出空开电流的大小。

• APD32-6-24配电盒的双路输入接线端如图所示，将4个3PIN的短接 器分别安装在端子排上，依次短接左边和右边的以下端子：

左边的L1、L2、L3。 左边的N1、N2、N3。

                                         右边的L1、L2、L3。 右边的N1、N2、N3。

                                         华为交流PDUAPD32-6-24，华为嵌入式交流PDU APD32-6-24
