“中兴ZXDU68 T601中兴T601高效通信系统”参数说明

中兴ZXDU68 T601中兴T601高效通信系统

北京伟祥科技有限公司专业从事中兴ZXDU68 T601中兴T601中兴室内电源中兴ZXDU68 S601中兴ZXDU68 T301中兴ZXDU68 S301中兴室外电源中兴嵌入式电源以及中兴电源模块；

联系人：18613895677 ?联系人：吴楠

中兴通讯1995年开始从事通信电源的研究与开发，在对AC/DC各种系列整流器进行深入研制并进行大批量生产的同时，对DC/DC、DC/AC二次模块电源也开展了积极的研制工作。目前，秉承中兴电源产品“高技术保证高可靠性”原则的中兴模块电源采用国际 的电力电子技术和 的SMT制造工艺，已经具备了高效率、高功率密度和高可靠性等特点。

1、中兴ZXDU68 T601电源说明

中兴ZXDU68 T601通信电源系统的整流模块采用无损伤热插拔技术，可在线不断电直接操作。其输出和输入都有软启动单元，当模块插入系统时，不会引起系统输出电压的扰动。更换模块时间小于1分钟。整流模块采用 的数字化均流技术，无需监控模块，整流模块间可以自动均流.

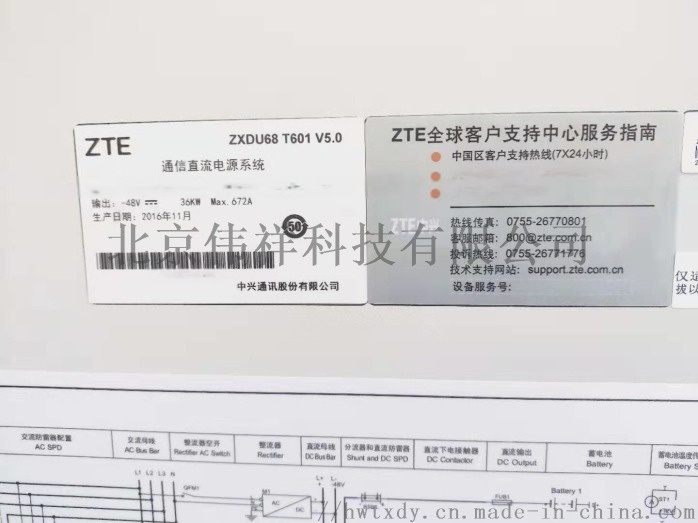

中兴ZXDU68 T601通信电源是中兴公司设计的新一代通信电源系统，整机效率高达90％，**功率可达到34800W。XDU68 T601采用完全数字化设计，模块安装、使用和维护非常简单

2、中兴ZXDU68 T601通信电源系统特点

室内型直流电源系统，额定直流输出电压为–53.5 V。

满配置12个ZXD2400整流器，系统**输出功率为34800 W。

采用三相交流输入，宽输入电压范围（相电压80 V ～ 300 V）。

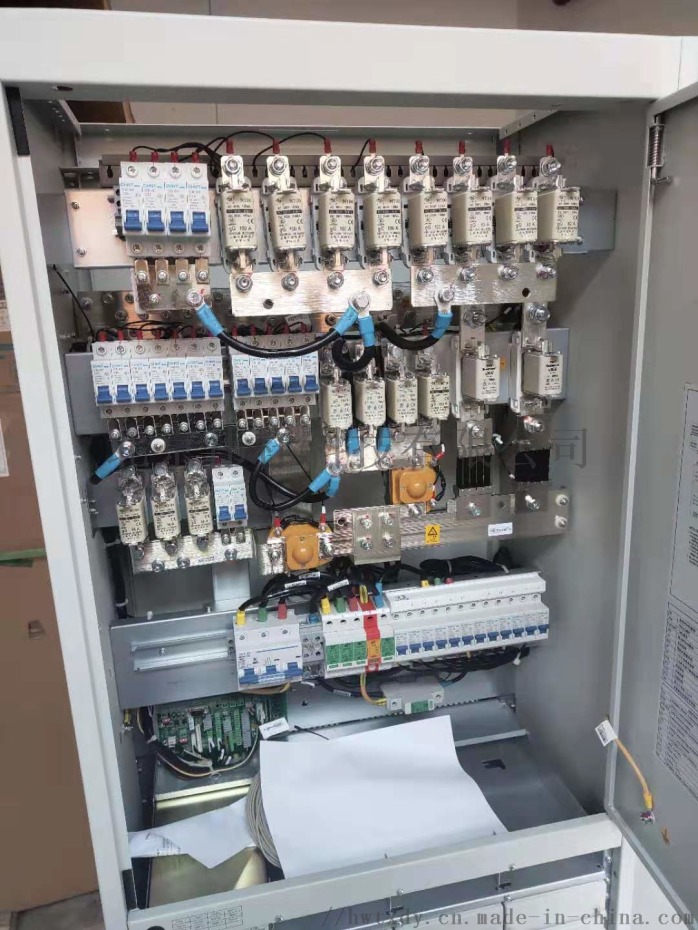

蓄电池外置在ZXDU68 T601系统机柜外。ZXDU68 T601系统机柜内集交流配电、直流配电、整流和监控于一体。

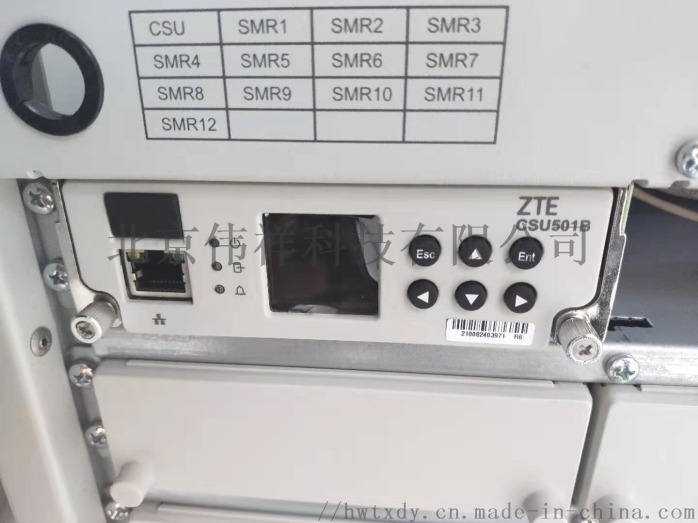

整流器及监控单元支持热插拔。

具有完善的监控管理功能

节能管理：支持自动节能、暂时非节能、**非节能。

蓄电池管理：支持温度补偿、充电限电流、自动周期均充、自动周期测试。

下电管理：支持自动二次下电保护，支持手动下电控制。

信息管理：支持系统信息查询、告警信息查询、历史记录查询。

告警提示：支持声音告警、光告警、干接点告警和通讯告警。

支持RS232、RS485、干接点、IP等多种监控组网方式。

1．高效。采用铝基板工艺和表面安装技术，模块的高功率密度最大可达55W/in3；采用有源钳位正激变换和输出同步整流技术，模块的效率高达90％。

2．可靠。采用输入过欠压保护、输出短路保护、输出过压保护、过温保护等多种可靠性设计，器件降额设计充分，MTBF可大于20×105小时。

3．便捷。采用工业标准化管脚，与国际 电源模块产品管脚完全兼容，适用于通信、电力控制及分布式供电系统等设备；同时可根据用户特别需求进行特殊设计，并提供专业水准的应用指导。

3、中兴ZXDU68 T601技术指标

适用环境

工作温度：-5 ℃ ~ +45 ℃，**+15 ℃ ~ +25 ℃

存储温度：-40 ℃ ~ +70 ℃

相对湿度：10% ~ 90%（无冷凝），**40% ~ 60%

大气压：70 kPa ~ 106 kPa

交流配电

交流输入制式三相五线制（L1/L2/L3/N/PE）

额定交流输入电压相电压：220 V，线电压：380 V

交流输入电压范围可波动范围（相电压）：80 V ~ 300 V

? 70 V~80 V时，欠压保护；

? 80 V~100 V时，单台整流器输出限流点为20A±2A；

? 100 V~176 V时，单台整流器输出限流点为31A±2A；

? 176 V~300 V时，单台整流器输出限流点为53A±1A；

? 300 V时，过压保护关机

交流输入频率范围：50/60 Hz

单相**输入电流：72 A

防雷级别C级交流防雷，防雷泄放电流≤ 40 kA

输入功率因数：≥ 0.99

通用系列模块电源主要包括1.5W、3W、5W、12W（含10W）和25W等五个功率系列，该系列模块电源基本采用单端反激电路，各项性能指标符合邮电部相关标准，并具有短路保护等功能。通用系列模块电源采用帽型封装，空气自然冷却，不带散热器。1.5W、3W、5W模块电源的外壳采用高温塑料注塑成型，起绝缘作用，外形尺寸（mm）：33×21.6×11.5。12W（10W）、25W模块电源外壳采用铝板成型，12W模块的外形尺寸：50.6×26.5×9.5。25W模块电源在壳体侧壁开孔，塑料压盖，外形尺寸：70×50×12.7。通用系列的模块电源输入电压有：5V、12V、24V和48V，输出电压有3.3V、5V、12V、± 12V、15V、± 15V和48V等。

模块电源作为整个系统的最终供电设备，一般都直接安装在通信数字电路板上面或附近，要求其工作时不能影响整个系统的正常运行，因此要求体积小、重量轻、效率高、噪声低和可靠性高。对于中大功率的模块电源，以上需求尤其突出。

通过持续跟踪电力电子技术发展的最新动态，对关键技术进行深入分析研究，并结合长期电源产品研制所积累的丰富经验，在中兴模块电源的研制和生产中掌握和运用了如下 技术。

1．有源箝位技术

该技术通过特别设计的箝位电容、开关管寄生电容和变压器原边漏感之间形成的谐振，使主功率开关管实现零电压（ZVS）开通，在主开关管关断期间，又可将主开关管承受的电压箝位在一定水平，从而减小了主功率开关管的电压应力，减小了EMI干扰。应用于正激变换电路中的有源钳位技术，还可以实现磁通的自动复位，从而提高变压器的磁通利用率。由于采用有源钳位技术，实现了主开关管的零电压开通，同时可以选用低耐压的功率管，减少了开关的导通电阻Ron，与其它电源厂家采用无源钳位电路的模块相比，中兴大功率模块电源的整机效率可以提高4～6％。

2．同步整流技术

由于超大规模集成电路的尺寸不断减小，功耗不断降低，所要求的电源电压也在不断下降。在大功率模块电源中我们采用同步整流管（SR管）取代原有的肖特基整流二极管进行输出整流。同步整流管即低压功率场效应管，导通时的正向压降很小，如15A时仅有0.1V，它比采用肖特基二极管的正向压降可减小到1/2~1/3，从而大大提高了效率。结合有源钳位技术的使用，采用同步整流技术的中兴大功率模块电源的整机效率高达90％。

3．铝基板技术

被釉铝基板，简称铝基板，它的基片是铝板，在基板上衍生有一层绝缘三氧化二铝或聚酰亚胺、环氧树脂等聚合物，然后再敷上铜箔。在敷铜面蚀刻出电路导线图形就生产出成型的铝基板。被釉铝基板的 优点就是热阻低，散热性能好，非常有利于模块内部功率器件的散热，是目前制作大功率模块的 材料。另外和印制电路板一样，铝基板敷铜导线体电阻小，本身耗散功率小，与厚膜工艺相比，在具有近似散热性能的前提下，有成本低，抗震性能好，外形美观，可省去封装的特点。目前采用铝基板技术已成为中兴大功率模块设计的重要手段。

前景展望

虽然有些通信产品目前依然沿用集中式供电系统，但随着分布式供电系统优势的日益明显和市场压力的增大，国内模块电源的用量将会迅速增长。我们认为，未来模块电源的发展趋势将会呈现以下特点：

高功率、低压输出（3.3V）的需求越来越大。非隔离式DC-DC变换器比隔离式增长速度 。分布式电源比集中式电源发展快，但集中式供电系统仍将存在。非标准设计的DC-DC变换器所占的比重将 。

根据这些特点，中兴模块电源将在确保模块电源各项性能指标的前提下，在设计时充分考虑用户的需求，保持其通用性，并在实际应用中不断完善。
