直流载波通信核心原理深度解析·从调制解调到工业场景落地，工程师实战参考

上个月一个做智能照明的兄弟找我喝酒，说他们公司接了个厂房改造项目，甲方要求灯控系统用电力线载波，"省得重新走通信线"。他翻了一堆资料，越看越懵——OOK调制、FSK调制、PLC、DC-Bus……到底直流载波技术有哪些应用领域核心技术，工业通信底层逻辑是什么？搞不懂底层逻辑，选型就是瞎蒙。今天就掰开揉碎讲一讲。

1直流载波通信到底在干什么

很多人听到"载波"两个字就觉得高大上，其实本质很简单：在已有的电源线上叠加一个高频信号，让电力线和通信线合二为一。你给设备供电的同时，还能传数据，省掉一整根通信线缆。

打个比方，自来水管里流着水（直流电），你往管子里丢了一颗弹珠（高频信号），弹珠顺水流到了另一头，接收端把弹珠捞出来就读到了数据。水还是那个水，电还是那个电，但弹珠（数据）搭了个便车。

???? 电源线复用：一根线同时干供电和通信两件事，省线材、省人工、省施工周期。

???? 调制方式：OOK（开关键控）或FSK（频移键控），把数字信号"骑"到电力线上。

直流载波vs交流载波：直流载波工作在DC总线上，不存在交流过零点干扰，通信更稳定。

直流载波技术有哪些应用领域核心技术，工业通信底层逻辑搞清楚了，后面选型才有底气。别急着跳到芯片选型，先把原理层的几个关键概念吃透。

2核心技术第一层：调制与解调

载波通信的心脏是调制解调。OOK（On-OffKeying）是最基础的方式——有信号代表"1"，无信号代表"0"。它实现简单、成本极低，XF2485A芯片就是内置OOK调制解调的RS-485收发器功率IC，零外围电路即可工作。在照明、楼宇自动化、工厂控制这类场景里，OOK方案的性价比几乎无人能敌。

但OOK有个先天短板：抗噪声能力一般。工业现场电磁环境恶劣时，OOK的误码率会上升。这时候FSK（FrequencyShift Keying）就派上用场了——用两个不同频率分别表示"1"和"0"，抗干扰能力比OOK高一个量级。WM2485-FSK系列用的就是BFSK编解码方案，在远距离和高噪声场景下可靠性显著优于OOK。

???? OOK优势：零外围电路、成本极低、引脚兼容RS485、10V~100V宽压。适合照明、家电、楼宇等标准工况。

???? FSK优势：抗干扰强、远距离稳定、误码率低。适合矿井、野外、工业电磁干扰大的场景。

???? HS2485特殊场景：速率最高1Mbps（建议230400bps），适合需要大数据量传输的实时控制场景。

选OOK还是FSK？不是"贵的就是好的"，而是看你的应用场景噪声水平和通信距离要求。厂房照明选OOK没问题，矿井下必须上FSK。

3核心技术第二层：阻抗与耦合

载波信号怎么"骑"到电力线上？靠耦合电路。耦合电容是关键器件——它对直流电是阻断的（隔直），对高频载波信号是通行的（通交）。信号通过耦合电容注入电力线，接收端同样通过耦合电容把信号"捞"出来。

但耦合不是随便接个电容就行。电力线上挂着各种负载——电机、LED驱动、开关电源——它们的阻抗特性会严重影响载波信号。低阻抗负载会把高频信号"吃掉"，这就叫"信号吸收"。解决方案是在大功率负载前端加扼流圈或阻波器，提高其对载波频率的阻抗。

? 实战经验：XF2485A的优势就在于内置了功率IC，耦合和驱动都在芯片内部完成了。传统方案需要外部搭耦合电路、驱动电路、保护电路一堆外围，XF2485A零外围电路直接上，设计极为简单。这也是它在照明行业大面积铺开的原因——研发周期缩短60%以上。

阻抗匹配是个系统工程。设计时要算总线分布电容、终端阻抗、分支长度，确保信号在传输过程中不发生严重反射。XM2BUS方案在这块做得比较成熟，XM620主站模组集成度高，外围只需要极少的匹配元件。

4核心技术第三层：协议与仲裁

物理层把信号传过去了，但一条总线上挂了几十个甚至上百个设备，谁先发谁后发？怎么避免冲突？这就需要通信协议和仲裁机制。

主流做法有两种：主从轮询和主动上报。传统方案是主从轮询，主机逐个问从机"有没有数据"，效率低但实现简单。直流载波技术有哪些应用领域核心技术，工业通信底层逻辑的精髓在于效率——XM2BUS的XM332从芯片支持主动上报，有事件时直接推送，不用等轮询。180个节点1秒完成轮询，这在传统485方案里几乎不可想象。

「新服网」新开传私网站好服_新开传服奇服网站

冲突仲裁方面，芯片内部有CSMA/CA（载波监听多路访问/冲突避免）机制。发送前先监听总线是否空闲，空闲才发。万一两个设备同时发，靠优先级仲裁，高优先级先走。这套机制保证了总线在高负载下也不至于崩溃。

主动上报：有事件即发，毫秒级响应，比轮询快10倍以上。

???? 冲突仲裁：芯片内部完成，无需软件干预，不丢数据。

???? 节点容量：单回路180节点1秒轮询完毕，传统485同规模需3~5秒。

5应用领域全景：载波技术用在哪

直流载波技术的应用面比大多数人想的要广。只要"供电和数据通信需要共用线缆"的场景，都是载波的用武之地。

???? 智能照明：灯具供电线直接复用为通信线，省掉独立通信总线。XF2485灯具方案板支持宽电压、12A大电流、双向控制无频闪，在大楼灯控改造中应用极广。

????消防报警：二总线方案本身就是载波的一种实现。探测器供电和报警信号共用两根线，施工量大幅缩减。XM620主站+XM332 从芯片是标准配置。

????工业控制：传感器、执行器布线复杂时，载波方案省掉通信线缆。货架系统、产线设备状态监控是典型场景。

?太阳能与农业灌溉：光伏板分布在野外，拉通信线成本极高。载波方案直接复用光伏板的直流母线，零额外布线。农业灌溉的电磁阀控制也是同理。

矿井与极端环境：井下不能拉太多线（安全要求），载波方案用电力线复用通信。WM2485系列支持万米级通信距离，HT2485-150ZT支持150°C高温，专门为极端工况设计。

????智能家居与家电：吸尘器、灯带、热水器内部控制板之间的通信，载波方案省线省空间，量产成本低。

直流载波技术有哪些应用领域核心技术，工业通信底层逻辑讲到这里，你应该能看出一个规律：凡是"布通信线成本高于载波方案"的场景，载波就有竞争力。线越远、节点越多、施工越难，载波优势越明显。

6芯片选型实战：三条路线

聊完原理和应用，落到芯片选型上。XM2BUS产品线覆盖了三种载波路线，对应不同需求。

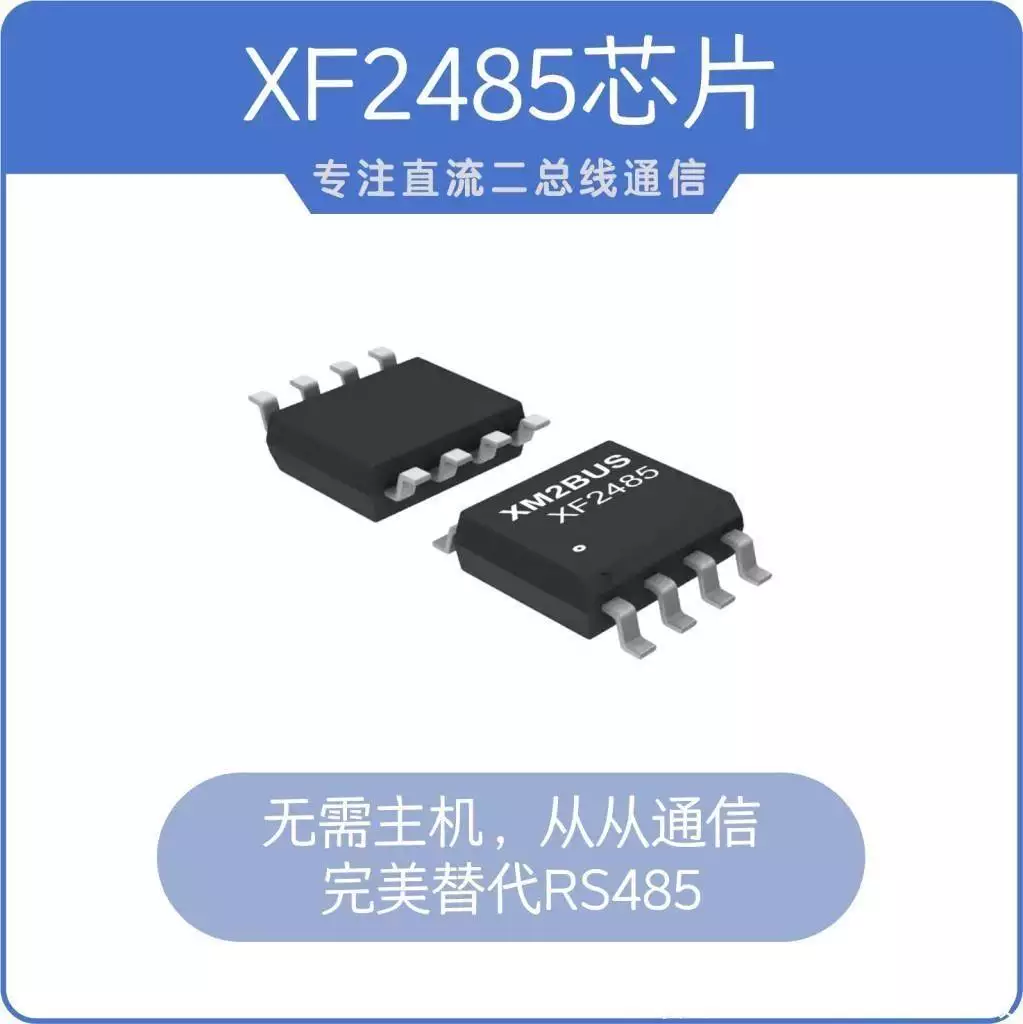

???? 路线一：XF2485系列。OOK调制，零外围电路，RS485引脚兼容。适合直接替换现有485系统，10V~100V宽压范围，12A大电流。照明、楼宇、家电首选。XF2485A是SOP8封装，设计极简。

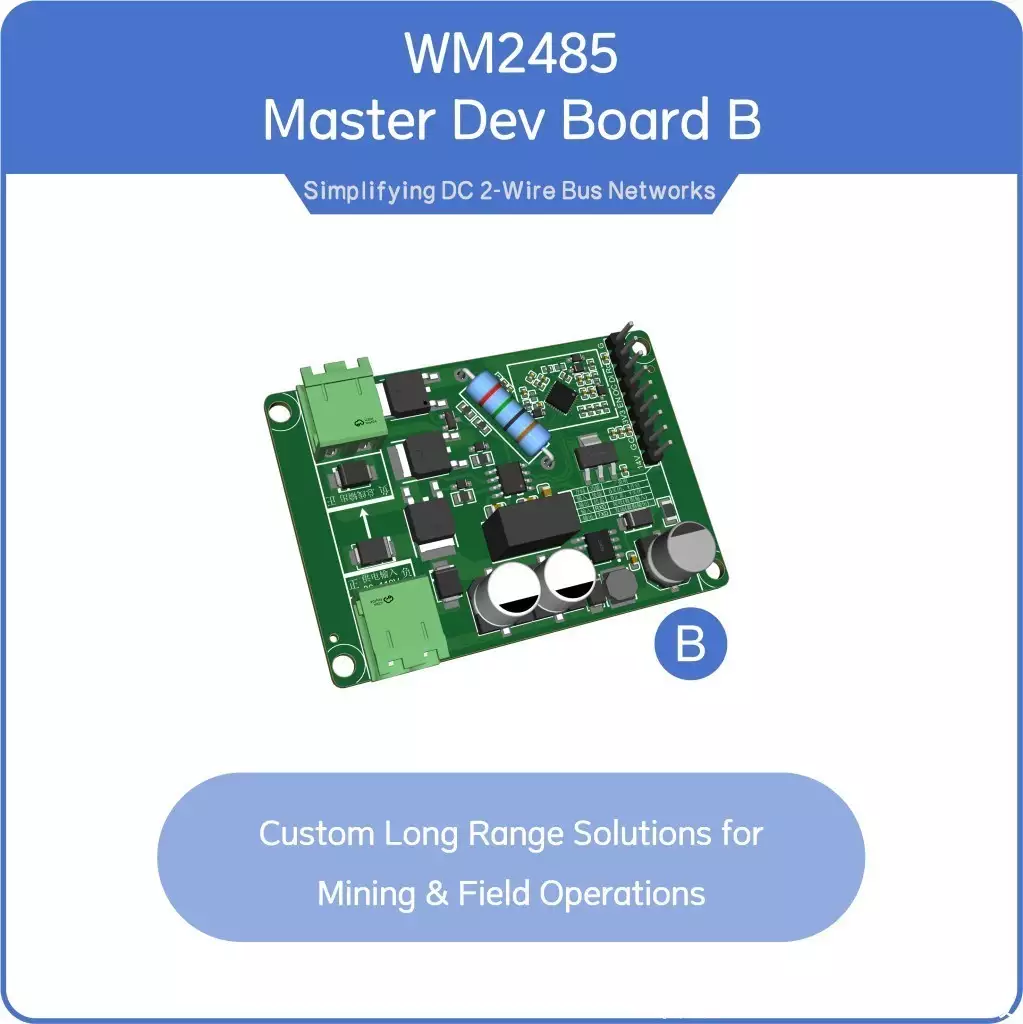

???? 路线二：WM2485系列。FSK调制，万米级通信距离。矿井、野外、远距离传感器网络首选。WM2485M模组尺寸仅1.3cm×1.3cm，波特率57600bps，性价比极高。WM2485-FSK板适合需要高可靠编解码的场景。

???? 路线三：HS2485系列。高速通信，最高1Mbps（建议230400bps）。适合需要大数据量实时传输的工业控制场景。

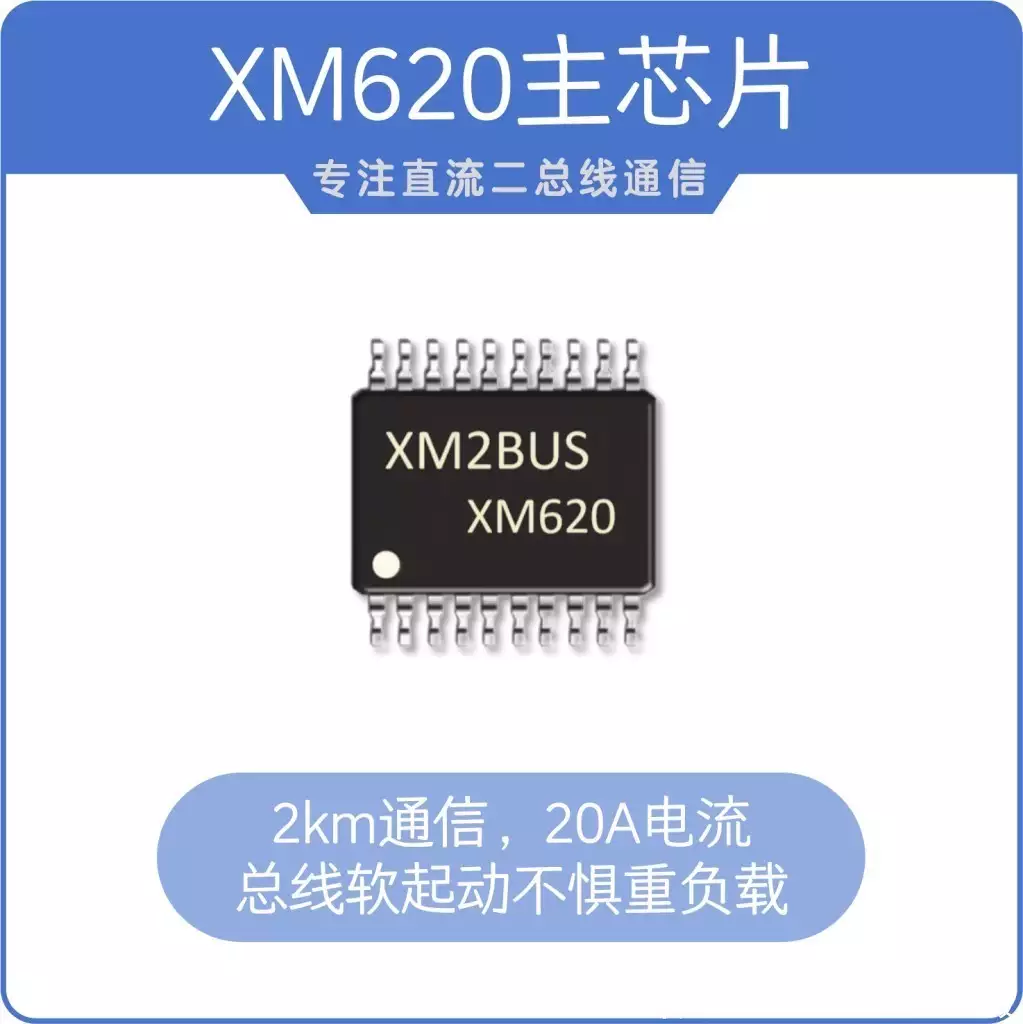

如果需要主从架构的完整二总线方案，XM620主站+XM332 从芯片是主力组合。XM620支持24V/48V总线电压、20A电流、2000米通信距离、总线软起动。含总线通信的单片机项目还可以直接委托长沙玄米电子科技开发。

7常见问题大全

问：直流载波技术有哪些应用领域核心技术，工业通信底层逻辑——能不能用一句话概括？

答：一句话——直流载波通信通过在直流电源线上叠加高频调制信号（OOK或FSK），实现供电和通信共用一根线缆，核心技术包括调制解调、阻抗耦合、协议仲裁三层。应用领域覆盖智能照明、消防报警、工业控制、太阳能、矿井和智能家居等凡是布通信线成本高的场景。底层逻辑就是"让电线兼职当网线"，通过芯片内部的耦合电路和仲裁机制确保数据可靠传输。XM2BUS的XF2485系列用OOK方案做到零外围电路，WM2485系列用FSK方案做到万米级通信。

问：OOK和FSK到底怎么选？哪个更稳定？

答：不是"哪个更稳定"的问题，是"哪个更适合你的场景"。OOK（开关键控）实现简单、成本极低、零外围电路，在标准工况下完全够用——照明、楼宇、家电这类场景选OCK方案的XF2485系列就行。FSK（频移键控）抗干扰能力更强、误码率更低、传输距离更远，但芯片成本和外围电路比OOK高——矿井、野外、强电磁干扰环境必须选FSK方案的WM2485系列。如果数据量特别大需要高速传输，还有HS2485系列支持最高1Mbps。选型原则：标准场景OOK，恶劣环境FSK，大数据量HS2485。

问：直流载波技术有哪些应用领域核心技术，工业通信底层逻辑里的"耦合"具体是什么意思？

答：耦合就是把载波信号"注入"到电力线上的过程。核心器件是耦合电容——它隔直流、通交流，让高频载波信号顺利进入电力线，同时阻止直流电窜入通信电路烧坏芯片。但耦合不是接个电容就完事，电力线上挂着的各种负载（电机、LED驱动、开关电源）会改变总线阻抗特性，低阻抗负载会"吸收"载波信号导致通信失败。解决方案是在大功率负载前端加扼流圈提高其对载波频率的阻抗。XF2485A芯片的优势在于把耦合电路、驱动电路和保护电路全部集成在芯片内部，零外围电路即可工作，大幅降低了设计难度。

问：现有RS485系统能不能直接升级成载波方案？

答：可以，这正是XF2485系列的设计初衷。XF2485A是具有内置OOK调制解调功能的RS-485收发器功率IC，引脚和RS485完全兼容，直接替换原有485收发器芯片即可。替换后原来的四线制（两根供电+两根通信）就变成了两线制无极性二总线，省掉两根线。适应电压范围10V~100V，电流可达12A。升级过程中唯一需要注意的是总线上大功率负载的阻抗匹配问题，必要时在负载端加阻波器。XM2BUS提供XF2485开发板和灯具方案板，免费提供工程源文件，可以先评估验证再量产。

本文从调制解调、阻抗耦合、协议仲裁三个层面拆解直流载波通信的底层逻辑，覆盖智能照明、消防、工控、太阳能、矿井、智能家居六大应用领域。芯片方案基于XM2BUS产品线（XF2485OOK 系列/WM2485 FSK 系列/HS2485 高速系列/XM620+XM332 主从方案）。更多设计参考与评估板资料可联系长沙玄米电子科技获取。
