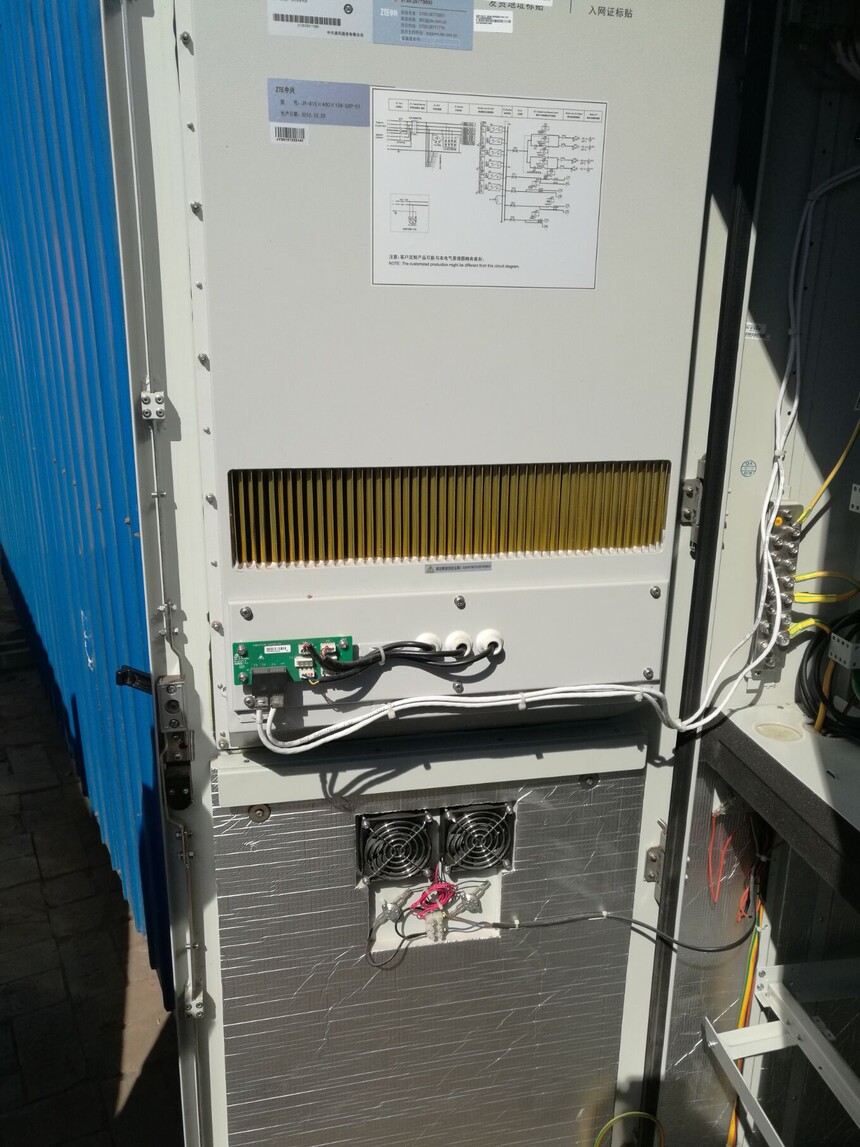

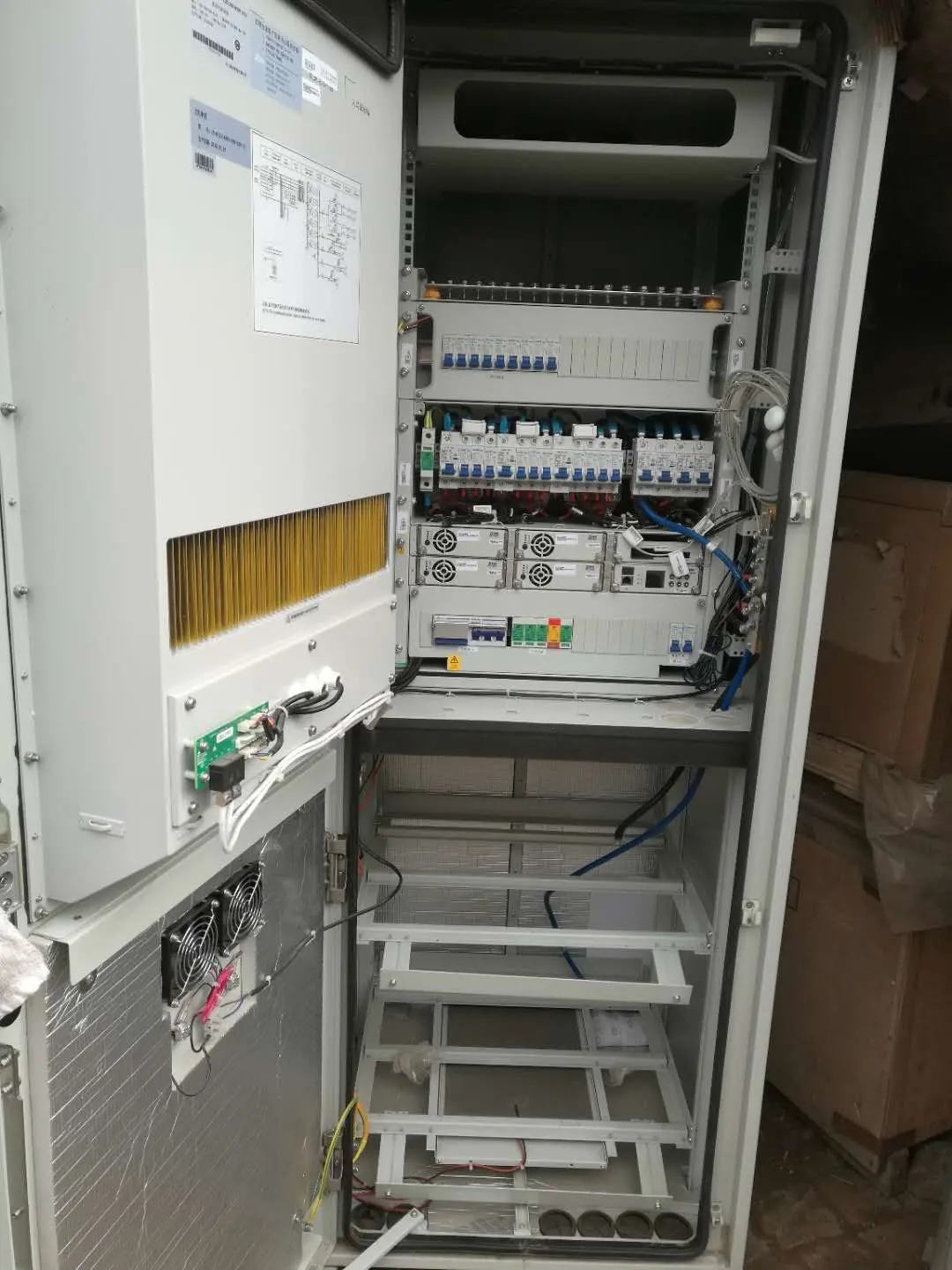

中兴ZXDU68W201室外高频电源48V200A

中兴ZXDU68W201室外高频电源48V200A

交流输入有4种配置可选（四选一）：

1.标准配置：1路手动交流输入,1*80a/3p空开,无交流备用输出；

2.非标准配置（a）：1路手动交流输入,配置1*100a/3p空开,可选交流备用输出；

3.非标准配置（b）：2路手动交流输入,配置2*100a/3p空开（带机械互锁）,可选交流备用输出；

4.非标准配置（c）：2路自动交流输入,配置1个220v三极联锁交流接触器（带电气互锁）,可选交流备用输出

交流备用输出：在交流输入采用非标准配置的前提下,可选配置1p空开,3p空开或维修插座方式的交流备用输出；在整流器满配置时,每相备用输出不大于20a

中兴zxdu68 t601项目配置说明：

机柜 1600mm(h)x600mm(w)x400mm(d)室内机柜,可选增加400mm高的顶罩或底座；机柜的顶部配置防尘盖部件

整流器 zxd2400（v4.3）开关整流器,2台～12台

监控单元 1台 中兴zxdu68 t601交流配电

输入方式：三相五线制（l1/l2/l3/n/pe）

（1）室外防护技术

室外产品大多数场合下处于露天环境，需要进行防水、防晒、防尘等设计，电源柜部分往往要求防护等级达到ip55等级，电池柜部分要达到ip44等级，在产品设计中要力求达到以上指标，还要兼顾热设计效率、系统成本等多种因素。

可扩展配置

一次下电扩展：7*1p空开,或4*熔断器,或2*熔断器 4*1p空开；

二次下电扩展：7*1p空开,或2*熔断器,或1*熔断器 4*1p空开；

扩展分路的每路1p空开容量不大于63a,每路熔断器容量不大于100a；

以上直流负载输出的配置可根据用户需求灵活调整

直流应急照明可选配置,1*16a/1p空开

直流防雷15ka直流防雷器

（4）大容量产品，zxdu68 w301

这类产品主要应用在室外宏基站供电场合。产品体积相对比较大，适合落地安装；产品大配置6个zxd2400 50a整流模块，满配置时，系统大输出300a，机柜内部可以放置两组150ah电池，还可以外扩展单独电池柜，可以放置一组500ah电池，满足更长的供电备份时间，在工程使用中需考虑电池充电电流的情况，要求直流负载输出不超过220a，能够提供16路63a以下直流负载输出；产品的整体尺寸（宽×高×深）为800mm×1900mm×780mm。

通信直流电源伴随着通信主设备的发展而迅速发展，电源技术不断创新、设备功能不断完善，及时满足了通信业的发展要求。10多年来，通信（特别是移动通信）正从城市逐步走向城镇和农村地区。在城市，通信设备通常设置在市区的室内，通信电源也放置在室内，运营商一般采用自建机房或租赁；而在城镇、农村地区，人员相对分散，为了节省建设成本、加快建设周期，往往不采用建设机房的方式（包括移动方舱），主设备及电源设计室外机型，直接安置在户外。这种发展趋势越来越明显，运营商越来越重视室外电源的投资建设。

中兴通讯室外电源解决方案

中兴通讯室外电源系列包括小容量室外电源 、中等容量室外电源、大容量室外电源，直流输出容量范围为60~300a，产品可以在-40℃~55℃的环境下工作，符合ip55防护等级，这类产品主要包括zxdu58 w600、zxdu58 w121、zxdu68 w201、zxdu68 w301等几个系列，针对不同的应用场合，可以为用户提供合适的解决方案。

中兴zxdu68 t601系统简介中兴zxdu68 t601直流电源系统应用于室内环境中,可为移动通信站点,室内覆盖站,传输,微波,地面卫星站等通讯设备提供稳定的直流电源。采用一体化机柜,集交流配电,直流配电,整流,监控于一体。
