阿昆拆解TP-LINK的一款POE交换机看下和华为的POE交换机的区别

上一期拆解的是华为的一款POE交换机：阿昆拆解一款华为品牌的16口带POE供电功能的交换机，学习借鉴！

这次我们拆解一款TP-LINK的POE交换机，看下两者在设计上的差异和相同点。

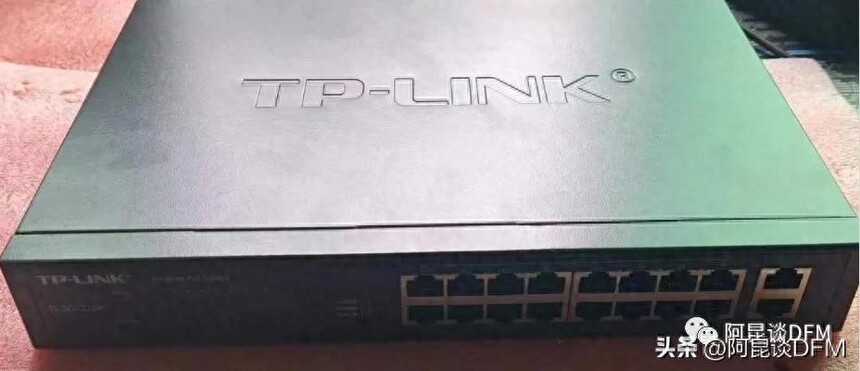

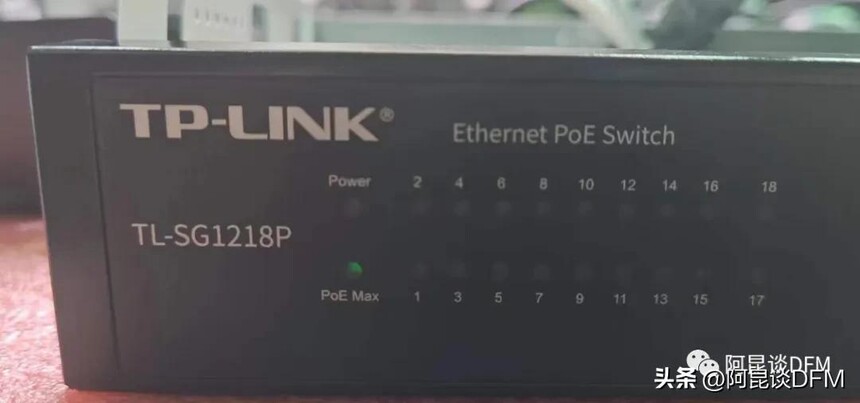

这也是一款16口的POE，但和华为那一款比，这一款明显就短了很多，那是不是说明内部会比较紧凑呢？

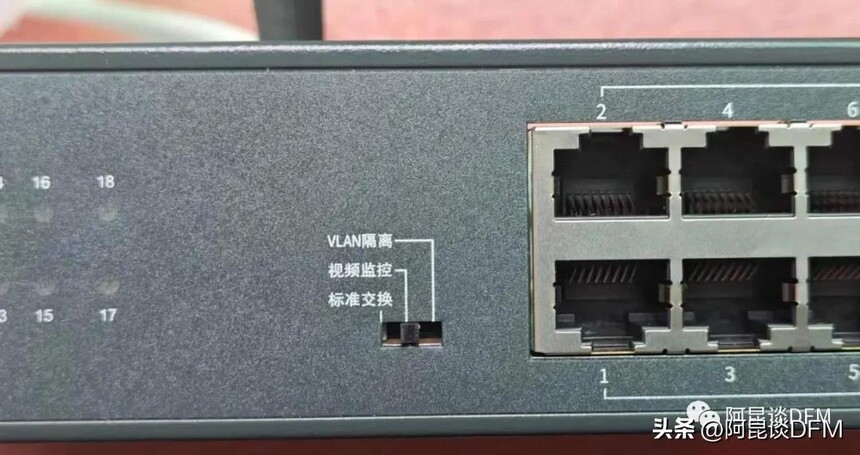

可以进行切换，其中视频监控就表示要启用POE功能供电了。

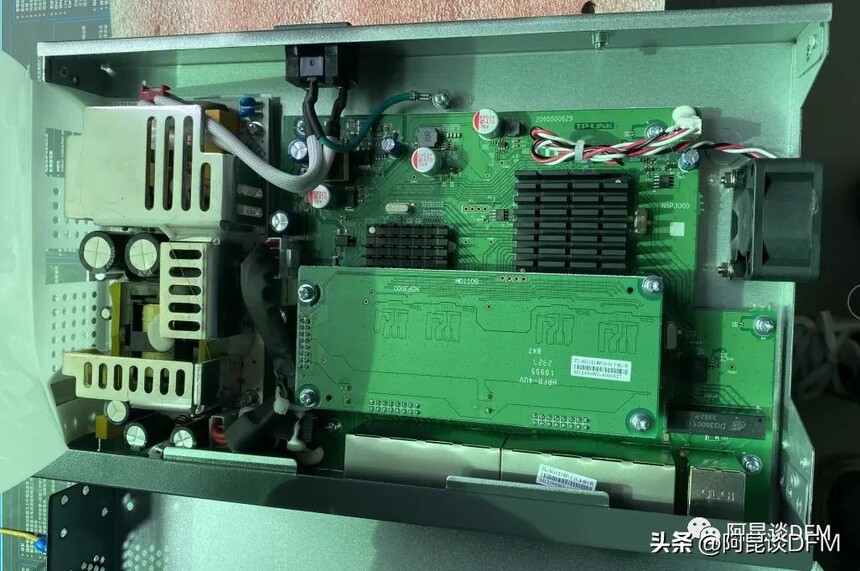

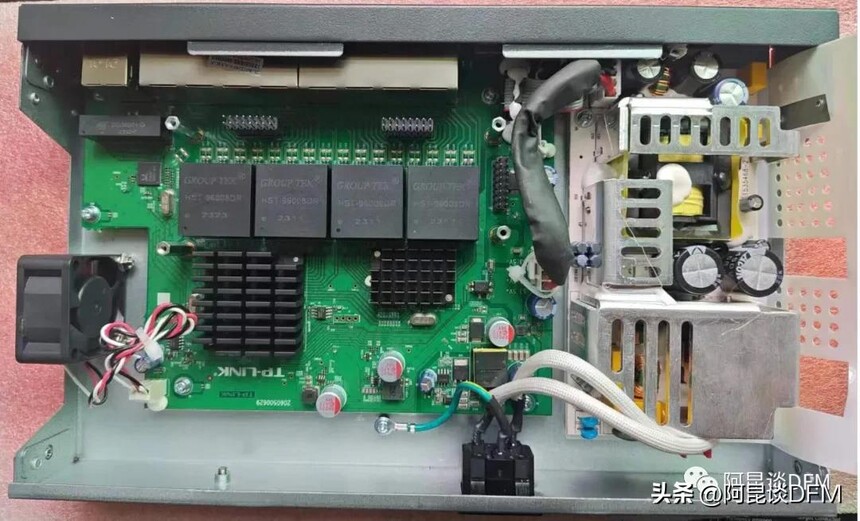

打开机箱，确实非常的紧凑，在拆解过程中很多接线都存在阻档，这一点可能不方便维修。

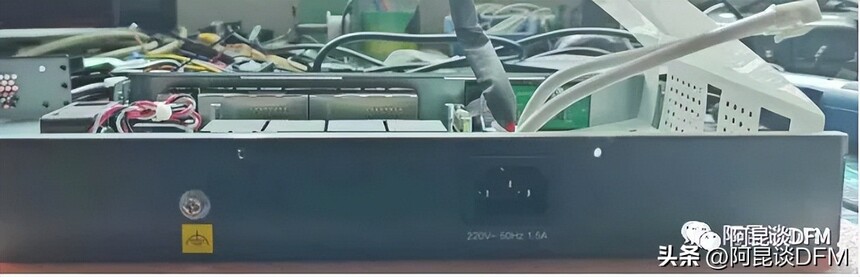

背面

和华为的POE交换机一样，有一块POE卡板。安装方式一样，看来POE交换机一般会以这种形式来设计。

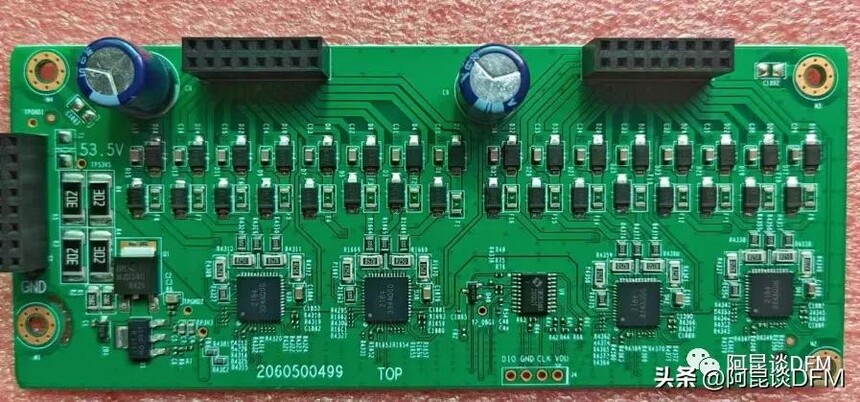

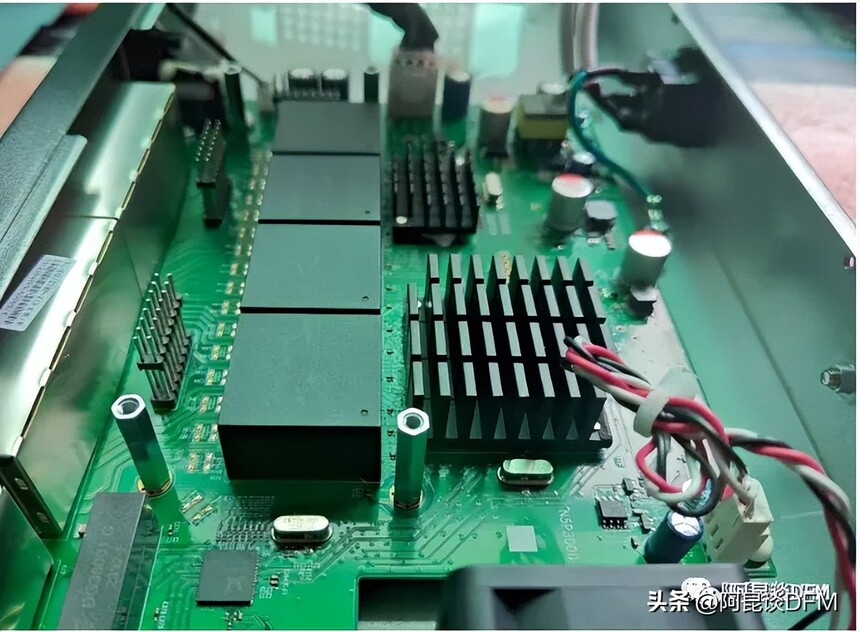

把POE卡板拆下来，布局整洁。

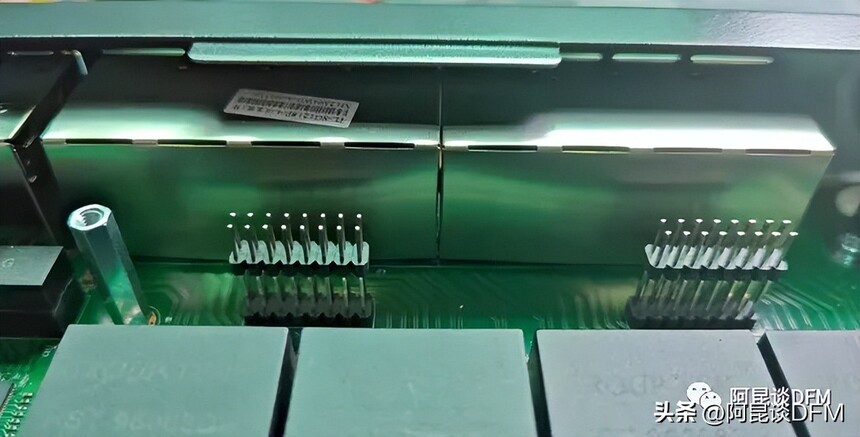

使用的排针也一样。

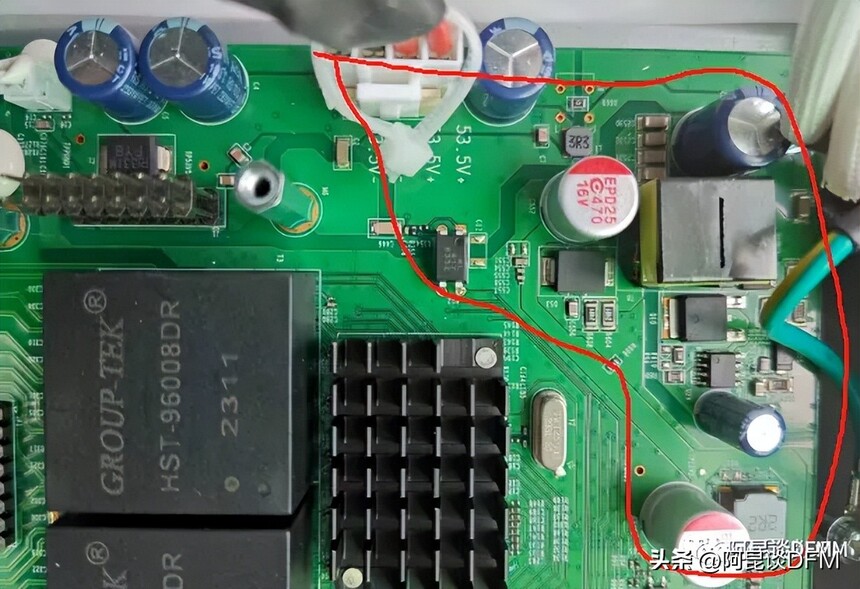

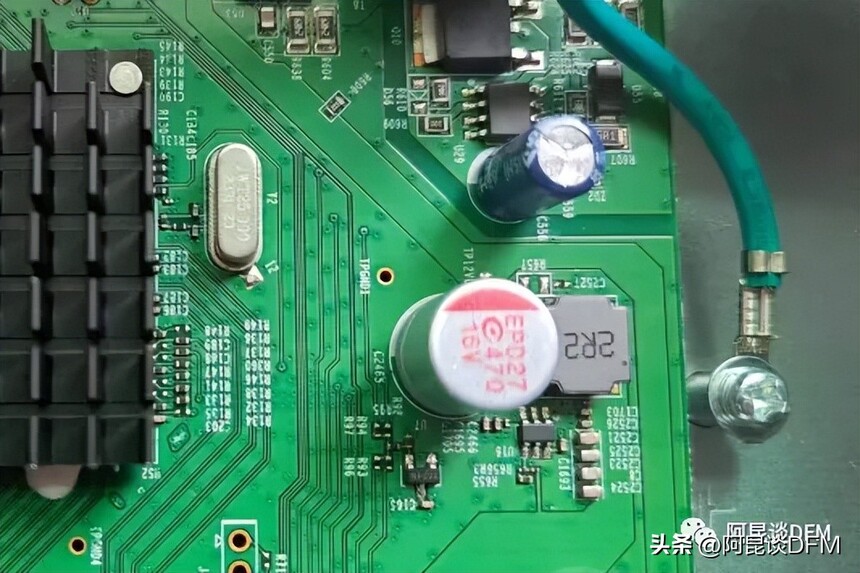

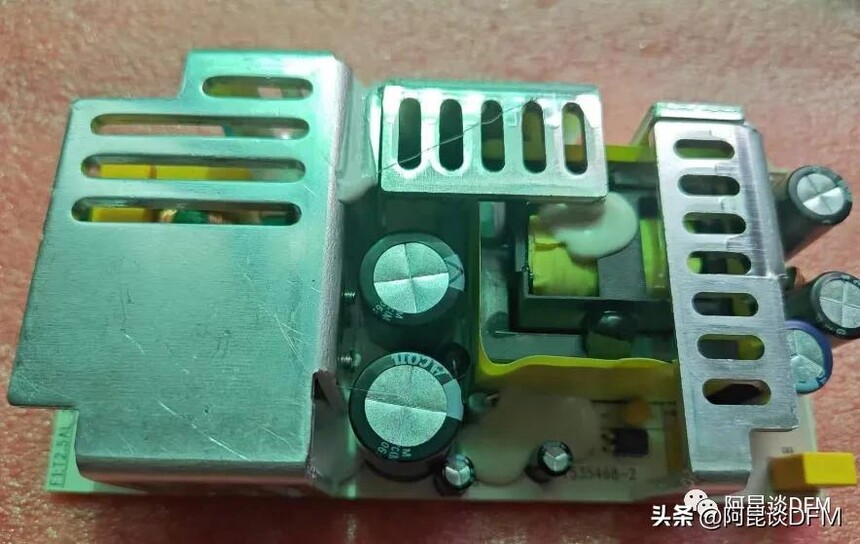

这是供电模块，因为这是一个单电源54V电源板供电，需要转成12V及以下给交换机通信芯片供电。

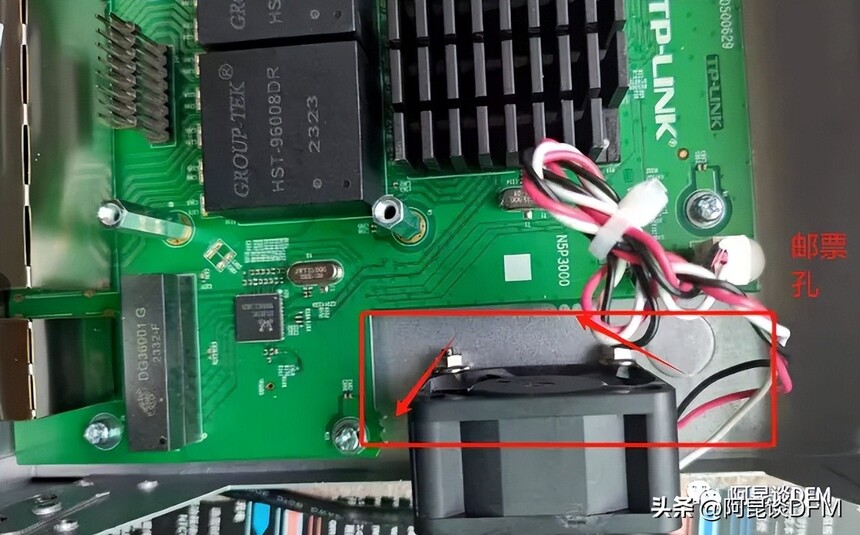

我们发现主板边上有一个缺口，这里除了可以留给风扇安装空气，还有一个巧妙的优点。

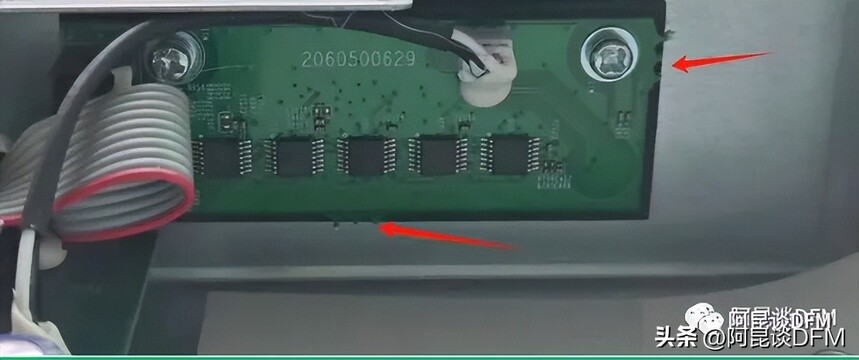

就是这个灯板板边上的邮票孔你会发现，他是和主板拼板一起生产的，这样效率提高，2个PCB当成一个PCb做，回来只需分开安装即可。

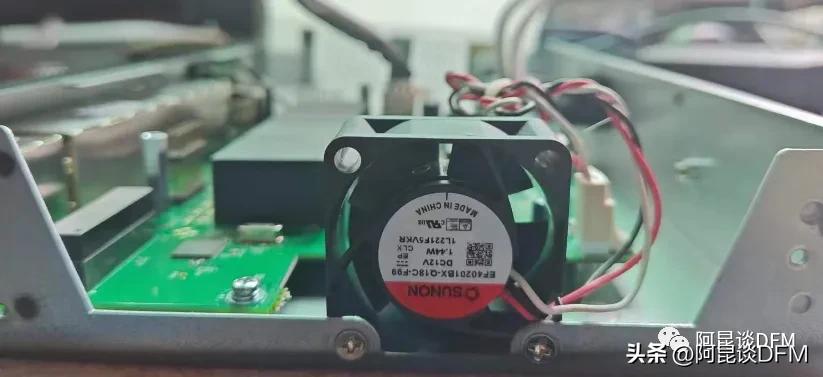

12V的散热风扇安装试如图

电源地线是有一个专用接地柱来连接，确保可靠

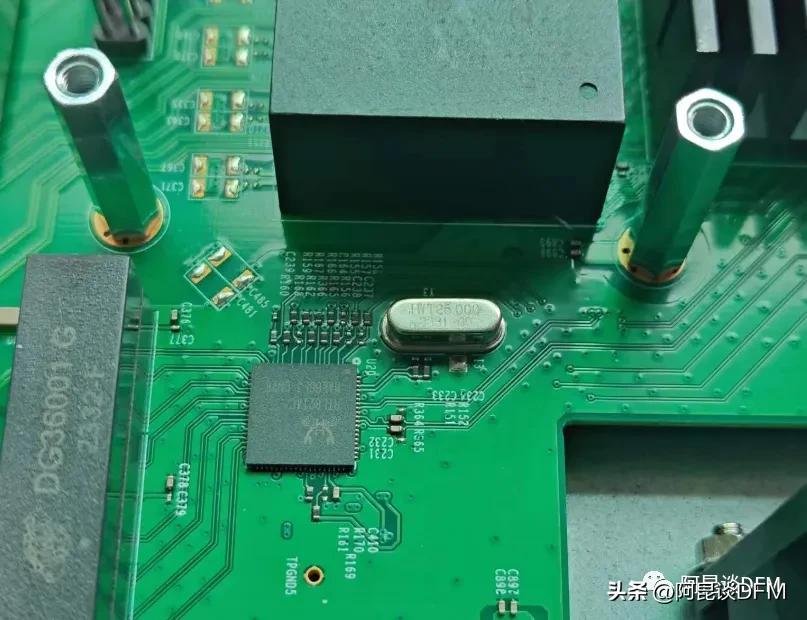

PCB上也有使用0201的电容封装

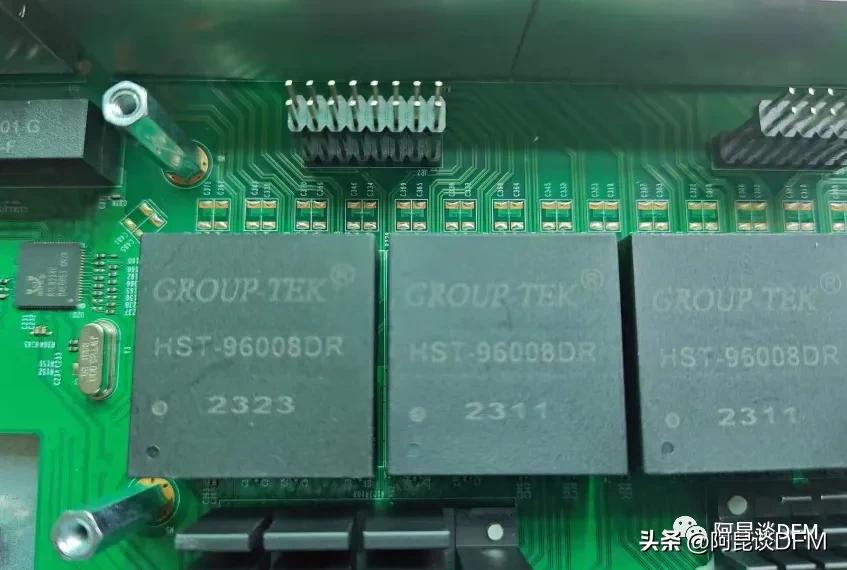

这是一个4口千兆网络变压器。

这是供电模块，因为这是一个单电源54V，需要转成12V及以下给交换机通信芯片供电。

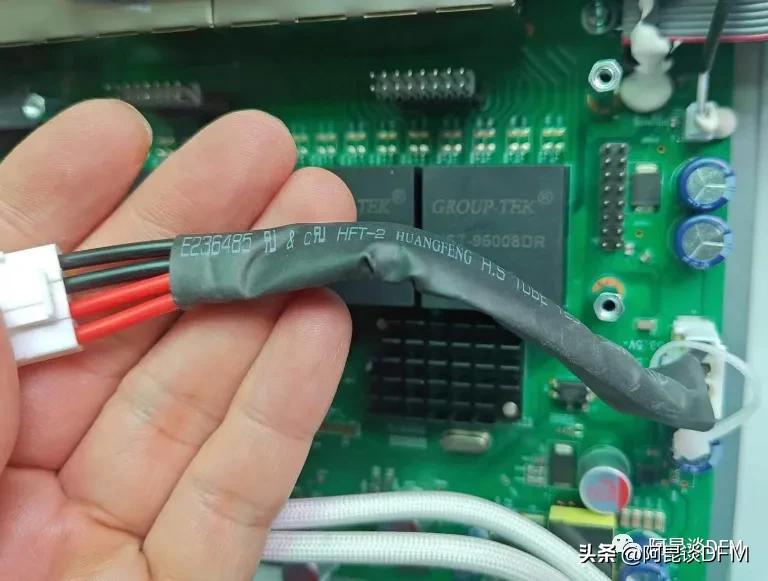

和电源板连接的电源线也是非常的扎实，外面套了热缩管套

这是供电模块，因为这是一个单电源54V，需要转成12V及以下给交换机通信芯片供电。

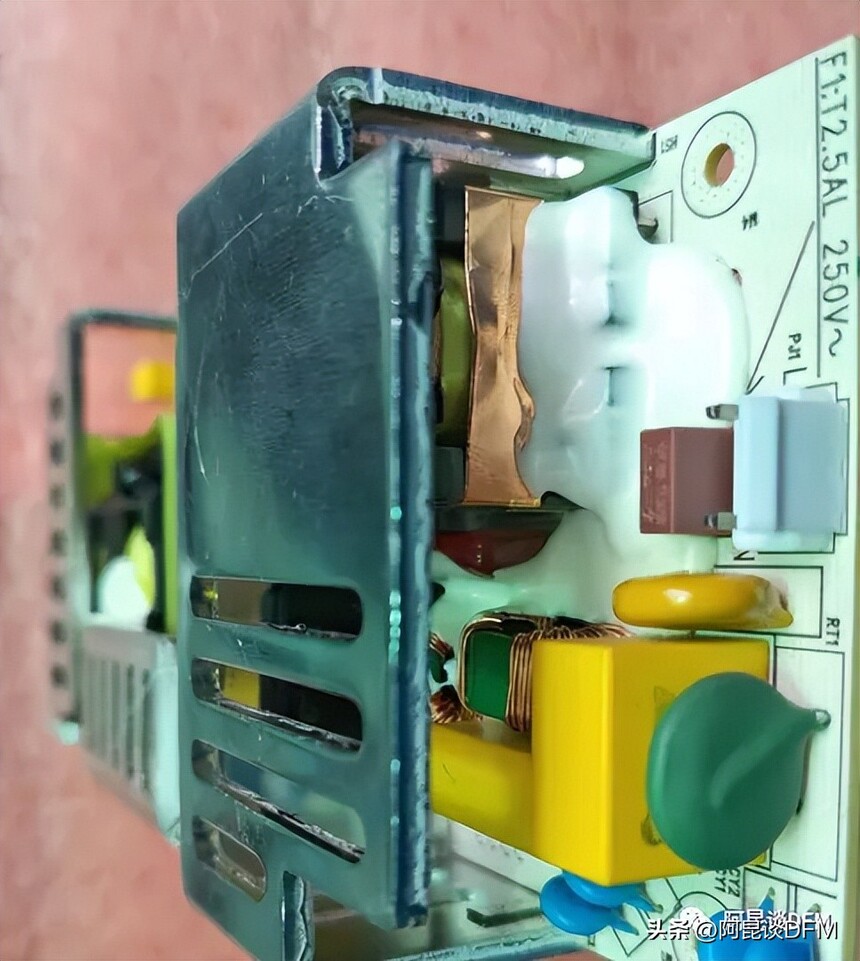

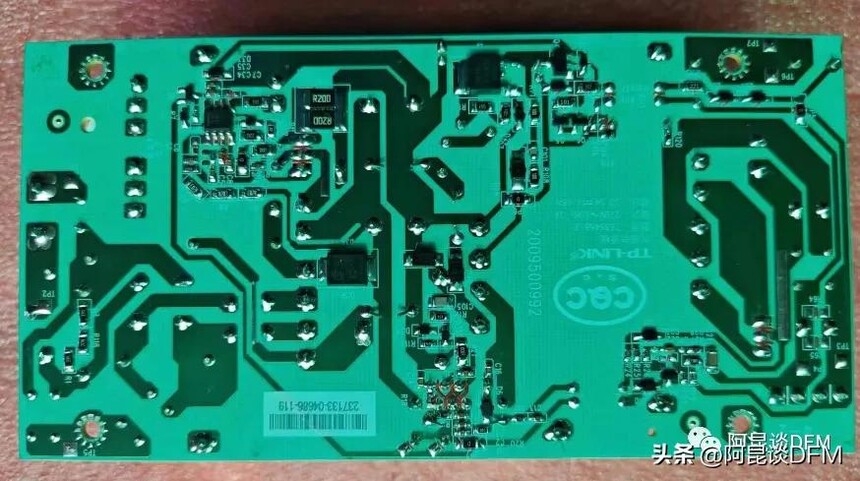

电源板的做工，用料也是非常扎实，白胶固定，和华为的比，这款电源板视乎没有涂三防。

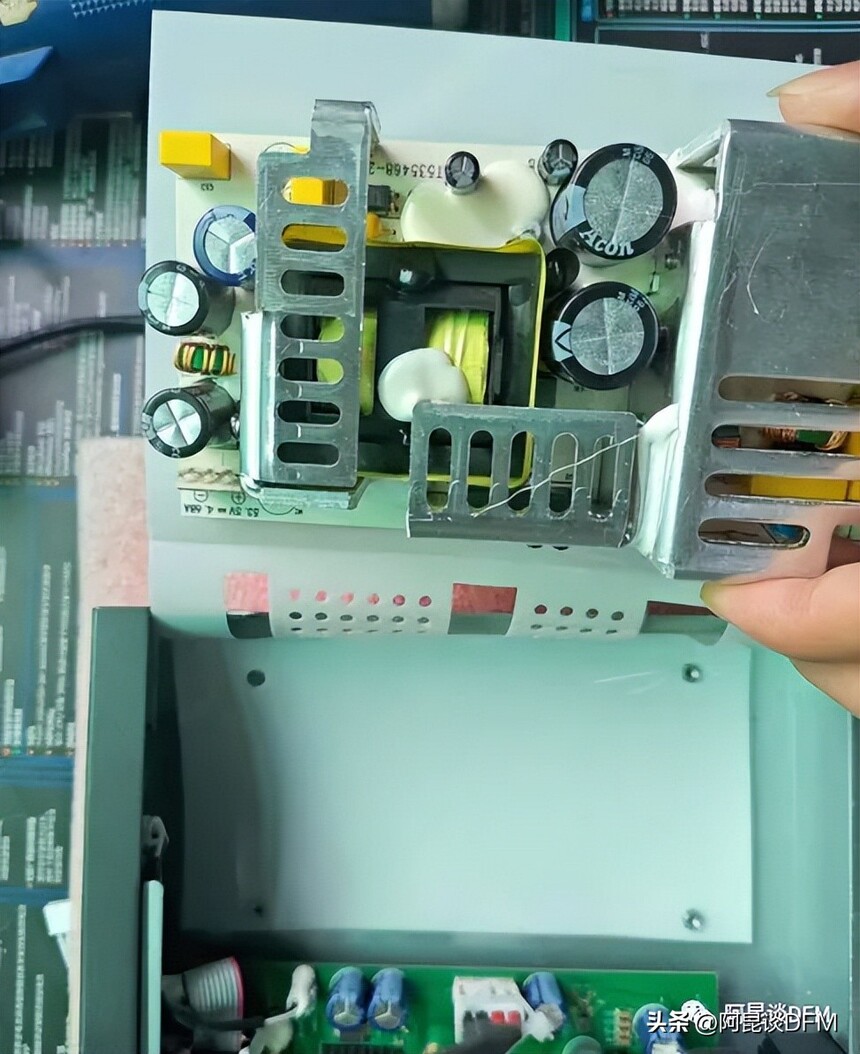

电源板的保护使了一个面积特别大的专门订制的绝缘垫，可以上下盖住防止和铁机箱接触，同时还开了相应的散热孔，真是舍得下本。

拆到这里，会发现有几点收获：

1、稍大点功率的POE交换机，其POE部分是做成独立卡板形式， 确实有很大参考价值。

2、交换机类型板在芯片供电上可以考虑使用0201电容，问题不大，只要控制好，至少设计逻辑上可以使用，这可以解决一些布线空间问题。但我个人还是建议不使用。

3、所有交换机的220V电源地都是单独接在机箱上的固定螺丝柱。

4、所有交换机基本是12V电压电源供电

5、对于有POE的交换机，电源一般是分2种：一种是54V+12V两组一起供电，另一种是54V一组供电，并将54V降到12V及以下给通信相关芯片共电。

以上是初略的整理，不知道大家有没有收获！
