中兴9806H特性，ZXDSL 9806H功能

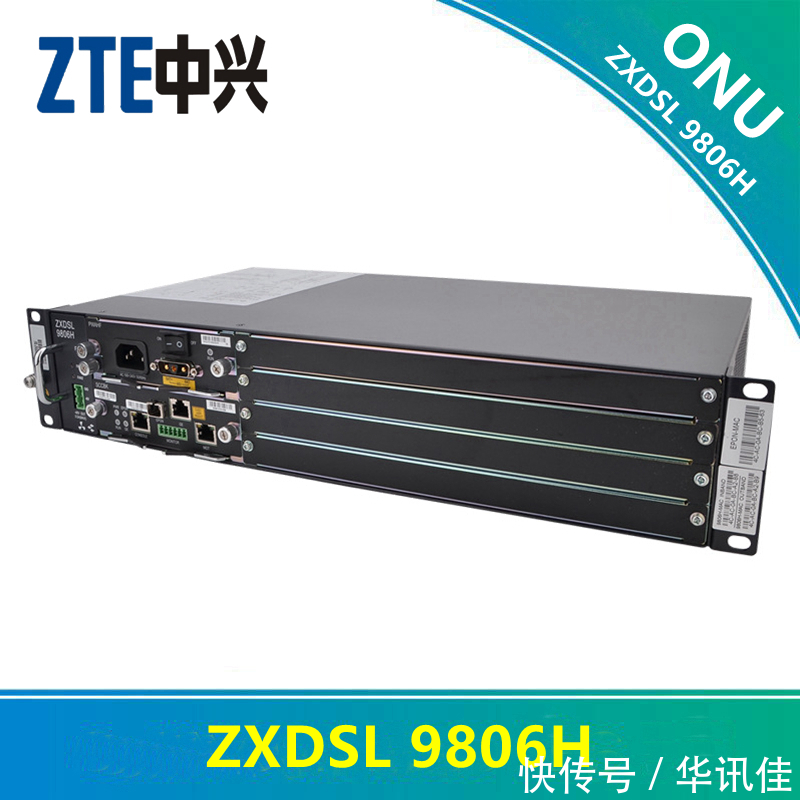

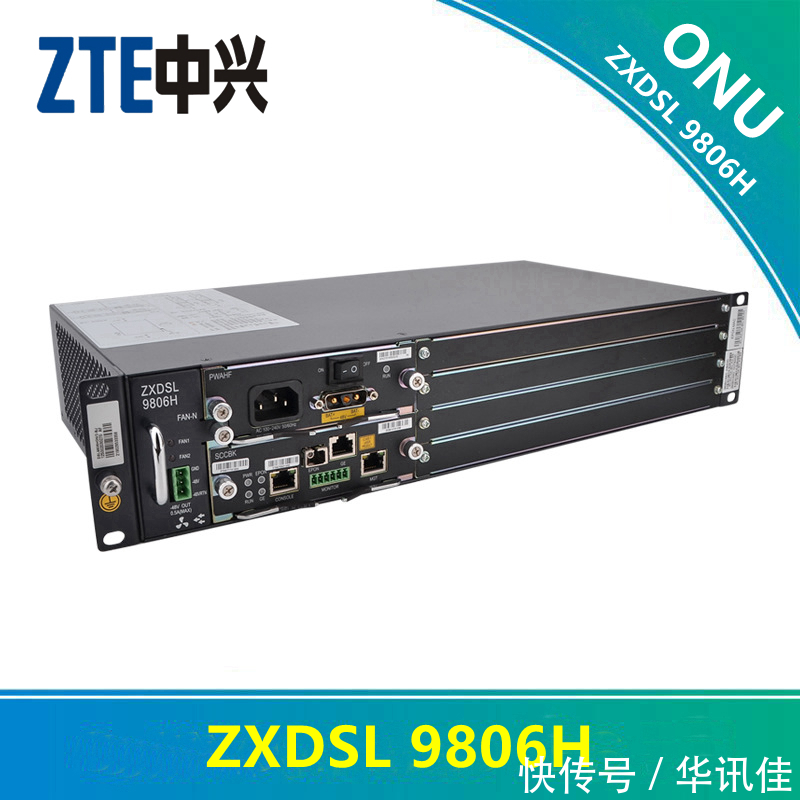

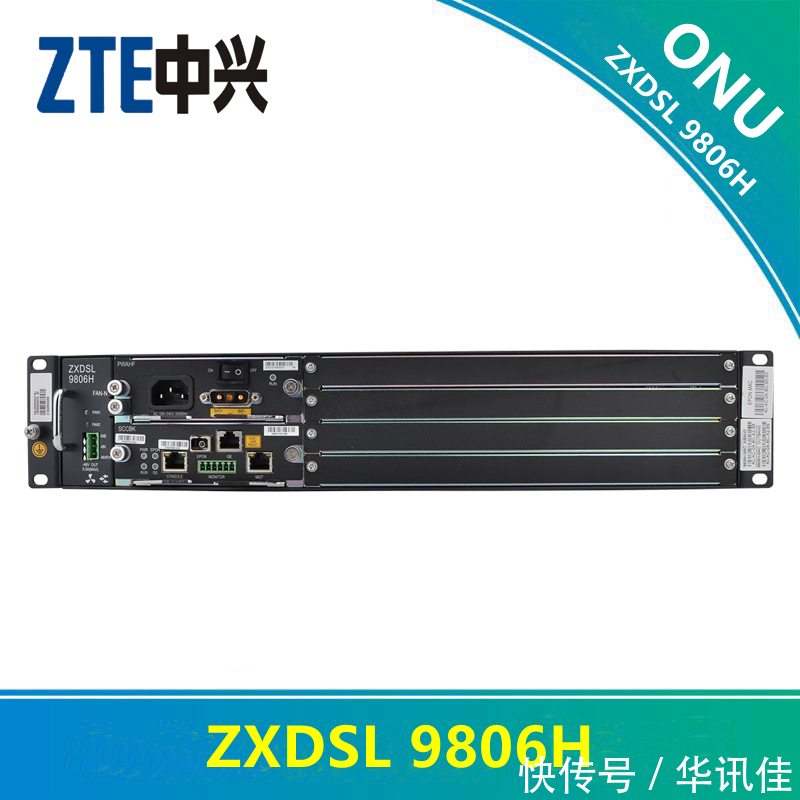

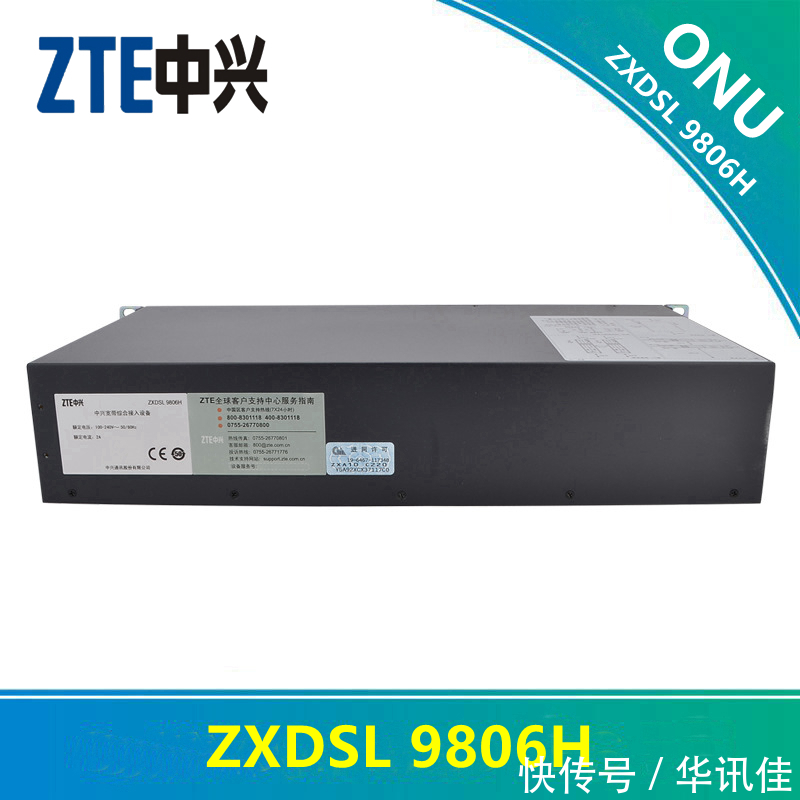

中兴9806H（ZXDSL 9806H）是一款提供xDSL+VOIP用户线路的调制解调、多种宽带业务综合接入等功能的小容量的一体化设备。中兴9806H可以在一对普通的电话双绞线上双向传输高速数字信号，极大地提高PSTN网的线路利用率，支持EPON上行。中兴9806H可以满配4块用户板，可任意混插24/32ADSL2+单板，24/48/64POTS单板，16/24VDSL2单板，16FE单板24SHDSL单板，4E1单板，8路ISDN单板；中兴9806H大支持128线ADSL2+；96线VDSL2；64线FE；256线POTS；96线SHDSL。中兴9806H插箱为2U（1U=44.45 mm）高的19英寸标准插箱，外形尺寸：88.1 mm×482.6 mm×240 mm（高×宽×深），适合ONU节点、园区、企业等小容量接入的应用。

中兴9806H特性,ZXDSL 9806H功能

适用范围

ZXDSL 9806H（V1.0）中兴宽带综合接入设备（以下简称ZXDSL 9806H或9806H）是小型化的综合接入设备，适合于用户数量较少且分散的场合。

性能

ZXDSL 9806H设备提供2个100 M光/电接口或1000 M光接口作为上联口，多支持96路ADSL/ADSL2+用户接入。

特点

ZXDSL 9806H采用前出线，支持单板（主控板和用户板）热插拔，支持交/直流供电。

主要接口

ZXDSL 9806H提供以下接口：

管理口：1个网口（MGT），1个串口（CONSOLE）

上联/级联口：2个，GE光口或FE光口/电口

ADSL用户接口：24路用户

供电要求

ZXDSL 9806H供电要求如下：

直流：-48 V（-72 V~-36 V）

交流：110 V/220 V（85 V~264 V）

结构和原理

功能模块

ZXDSL 9806H主要分为主控模块/以太网业务处理模块、用户接入模块、风扇监控模块、电源模块。各模块通过背板与主控模块通讯。

ZXDSL 9806H功能模块

软件结构

ZXDSL 9806H软件系统由嵌入式网管子系统、协议子系统、业务子系统、承载子系统和运行支撑子系统等五部分组成。

中兴9806H特性,ZXDSL 9806H功能

网管子系统

网管子系统对外提供CLI，TELNET和SNMP的访问接口，并通过这些接口完成对整个系统的配置和操作维护管理，实现主备即时数据同步、配置文件生成和保存等功能。

协议子系统

ZXDSL 9806H协议子系统的主要包括以下几个部分：

TCP/IP协议

以太网环保护协议（EAPS）

STP/RSTP协议

可控组播协议

Trunking协议

中兴9806H特性,ZXDSL 9806H功能

业务子系统

业务子系统保存系统的配置数据，包括全局数据和单板数据。

承载子系统

承载子系统实现交换功能，提供各模块的标准访问接口。

支撑子系统

支撑子系统是在BSP、驱动程序和实时操作系统Vxworks的基础上，为上层应用程序提供统一的平台，实现进程管理、板间通讯、版本加载等功能。

以上中兴9806H信息由华讯佳科技提供，我司是一家专业提供ZXDSL 9806H综合接入设备销售的企业，我司有大量中兴ZXDSL 9806H备板备件现货提供，欢迎来电咨询。
