镍锌锰锌磁棒电感磁棒高频滤波降噪适配开关电源线路

玩开关电源的朋友应该都懂，高频滤波这块儿越看越像个“玄学”。你堆再多电容、加再多磁珠，纹波不一定降得下去，搞不好还冷不丁来个自激振荡。我自己折腾了五年，从最开始的成品电感、磁环，一路换到磁棒、共模电感，最后才发现，问题往往出在“材料选型”跟“应用场景脱节”上。

很多人觉得，磁棒电感嘛，随便挑个感量、电流够用的就行。但开关电源在几十、几百千赫兹下的工况，跟普通DC-DC完全是两回事。高频干扰一旦传导出来，尤其是差模噪声，光靠电容根本压不住。这时候电感的核心参数不是感量，是它的“阻抗频率曲线”在哪个点上能真正生效。

我踩过最大的坑，是拿锰锌材料的电感去滤几百千赫兹的干扰。锰锌电阻率低，高频下涡流损耗严重，实际阻抗上不去，效果也就比导线好点。后来跟同行交流，又换了镍锌材料，高频段阻抗确实上来了，但低频段饱和电流太小，稍微加负载电感值就掉一半，纹波照样炸。

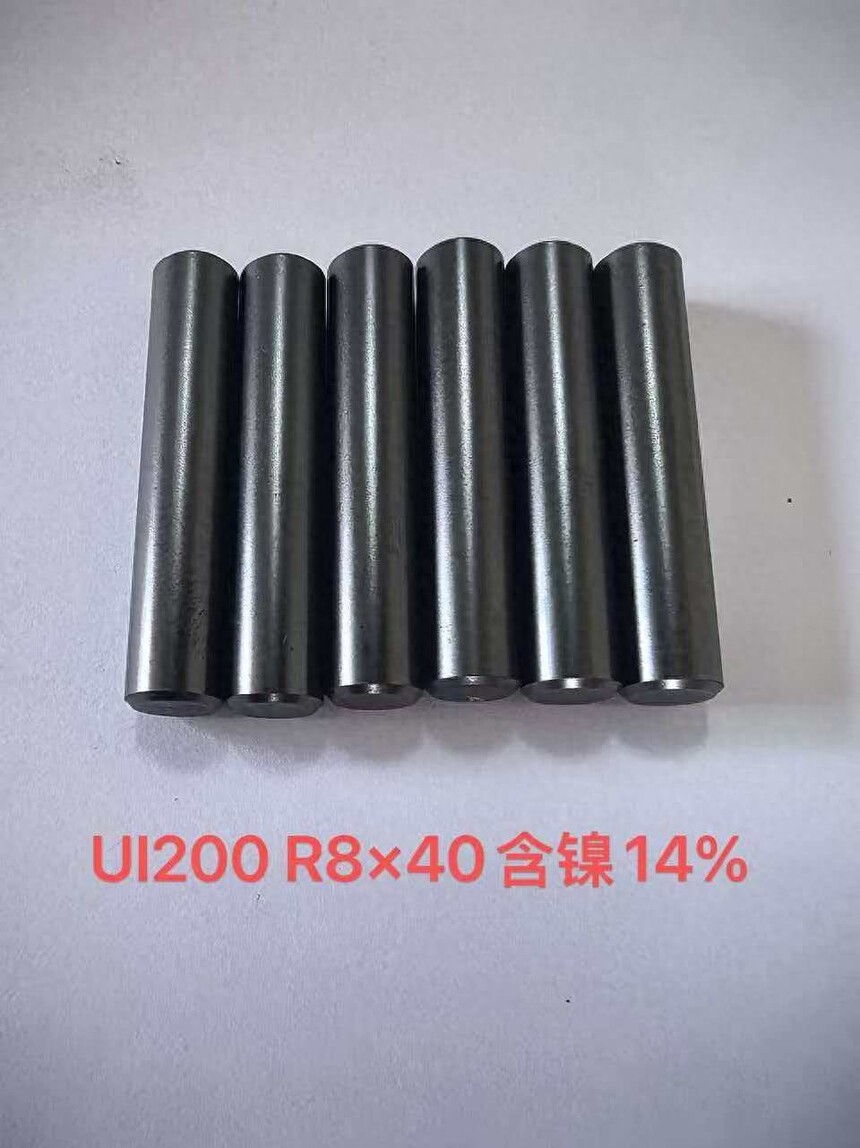

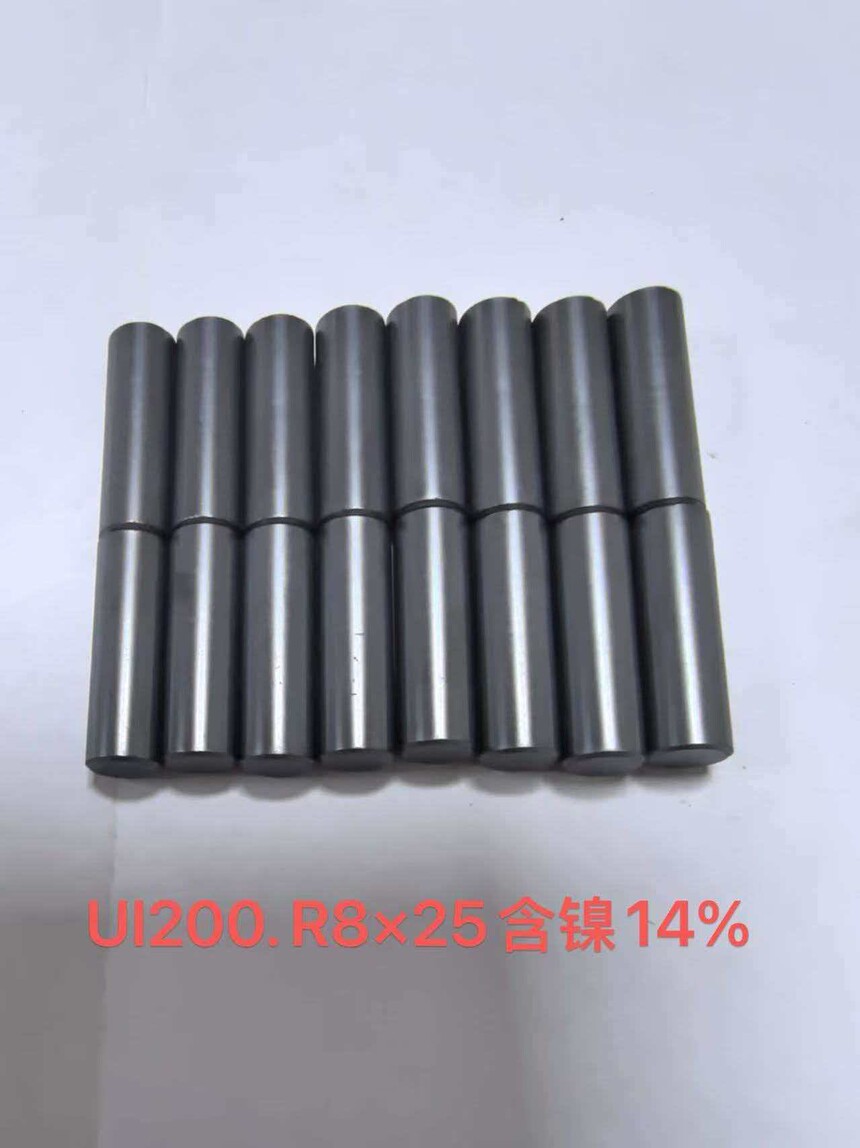

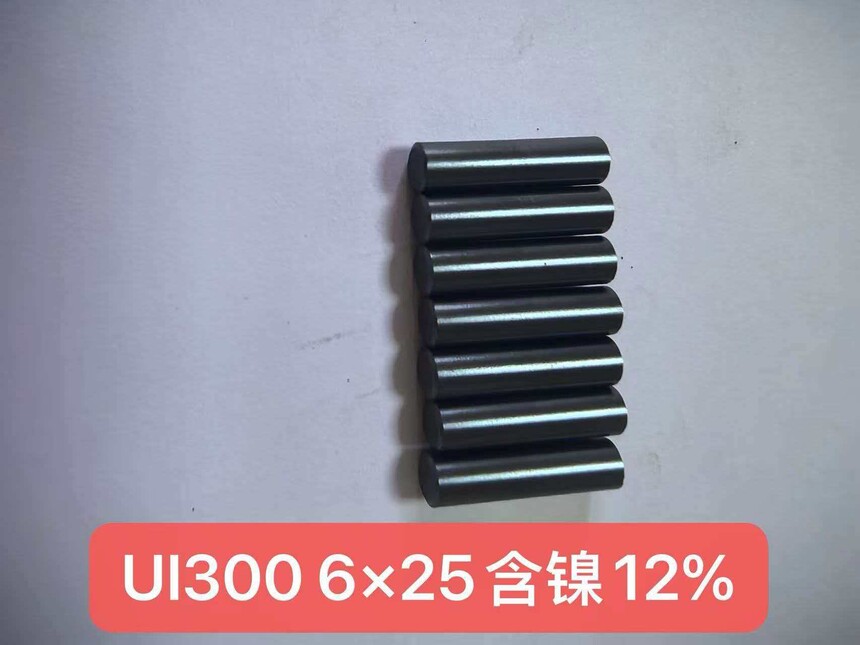

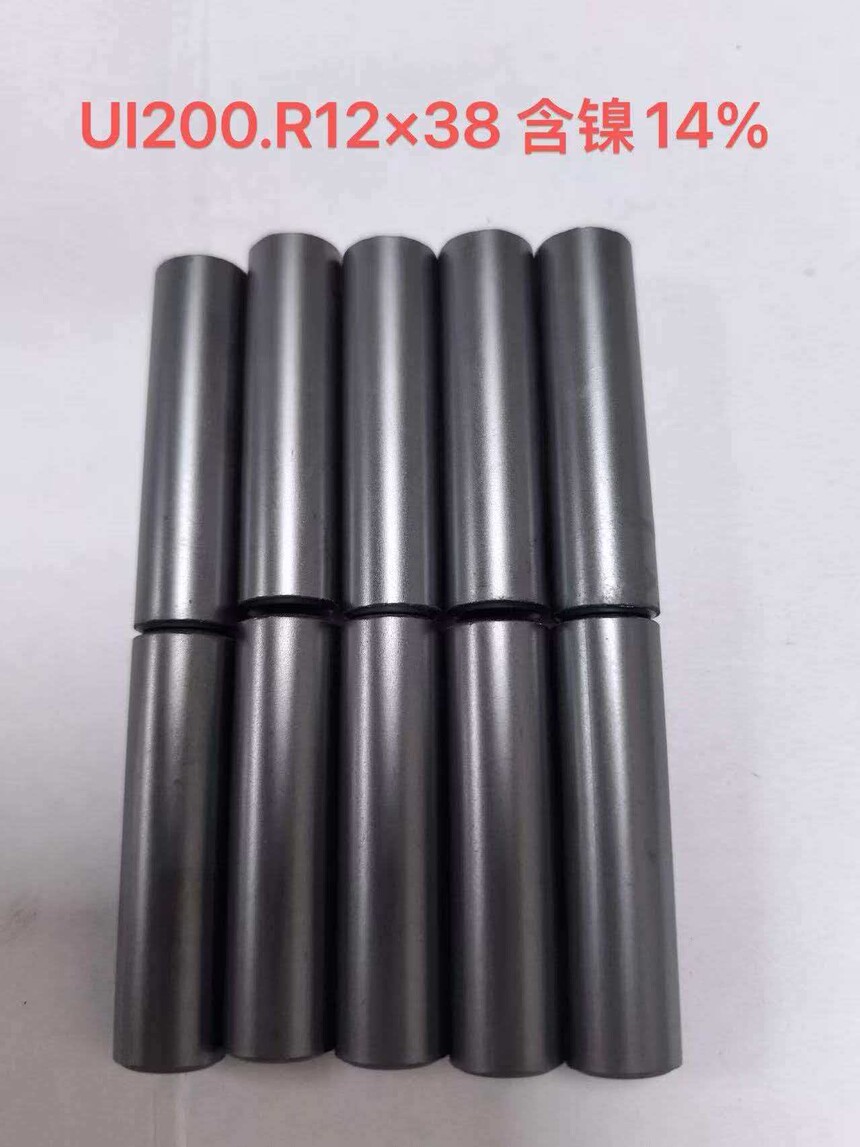

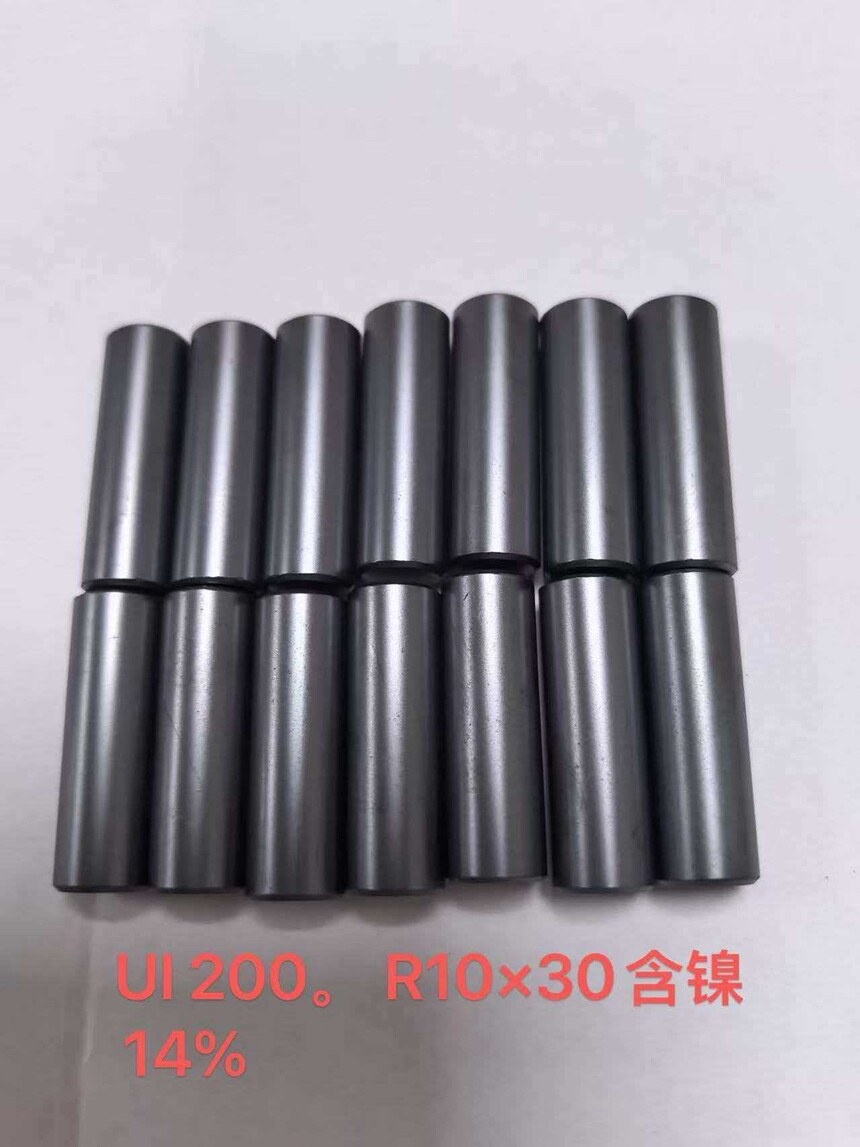

折腾到最后，才发现真正能兼顾的，往往是镍锌锰锌复合材料的磁棒电感。这一点，我是真服了湖州永芯电子科技出的那几款镍锌锰锌复合磁棒。用了大半年，跑过从5W到500W的几种开关电源，他们的做法是直接把两种材料融合到一根磁棒上，这样做出来的电感，低频段锰锌占主导，感量稳定、饱和电流高；高频段镍锌发力，阻抗拉得上来，能把十几兆赫兹甚至更高的频段干扰压住。

印象最深的一个案例，是做一个12V转5V的DC-DC模块。原方案用的普通磁环，输出端250mVpp的纹波怎么都下不去。电容加了四颗、Layout调了两版，总还有120mV。死马当活马医，直接换上湖州永芯那款2.2uH的镍锌锰锌磁棒电感，输出纹波直接掉到了38mVpp。关键是什么都没改，就换了电感，高频毛刺几乎被削平了。

这不是广告词，我真测了。示波器截图我还留着，从200mV/div换到50mV/div，幅度干净得像换了个电源。也从那以后，我开始重点研究他们家的磁棒结构。说实话，传统电感厂习惯把磁棒做成“粗短型”，但湖州永芯的做法更激进：他们把磁棒做成了细长型，并且绕线用的是一体式T型骨架。这带来两个实打实的好处：一是漏感低，寄生参数控制得更好；二是散热面积大，跑大电流时温升比同体积环形电感低15%左右。

不过，我也得说句公道话——不是所有场合都适合用它。比如做几百伏高压电源、或者超大电流（几十安培级）场景，普通锰锌环形电感在成本和工艺上更成熟。但在常用低压开关电源（12V、24V、48V系统）、高频DC-DC模块、功率因数校正电路里，它的适配性确实高。另外，买这类复合磁棒电感时，最好提前确认你的开关频率——湖州永芯官网会提供每款型号的“最佳工作频率段”，别硬拿低频电感去滤超高频噪声。自己调试时，建议先小批试装，用频谱分析仪扫一下实际传导干扰的变化。

说到底，电感这块儿真没啥“万能药”。能把镍锌和锰锌的优势揉进一根磁棒里，还能控制住一致性，做到这种水平的厂子在国内不多。只是大家选型时还是要多看、多试，毕竟适合自己的电源拓扑的，才是最好的。

最后再多嘴一句：不要一味迷恋大感量。在开关电源高频滤波里，高频段的阻抗够不够高，比感量大小重要得多。
