华为嵌入式通信电源ETP48200交转直高频开关电源48V200A机架式直流电源产品详情

华为嵌入式通信电源ETP48200交转直高频开关电源48V200A机架式直流电源产品详情

ETP48200-B2A1 是华为推出的一款嵌入式直流电源系统，主要用于为通信设备提供 - 48V 直流电源。以下是其详细介绍：

基本参数

尺寸：482.6mm（宽）×255mm（深）×86.1mm（高），系统高度为 2U。

重量：≤10kg（不含整流模块）。

安装方式：支持 19 英寸机架或嵌入式机柜安装。

防护等级：IP20。

华为TP48600T室内通信电源系统，将交流电转换为稳定的直流电主要为-48V系列的通信设备进行供电。输出电流高600A。

交流输入制式

220/380 AC三相四线

配电单元交流配电

交流输入空开，整流模块输入空开

直流配电

重要负载之路（BLVD）

次要负载支路

电池支路

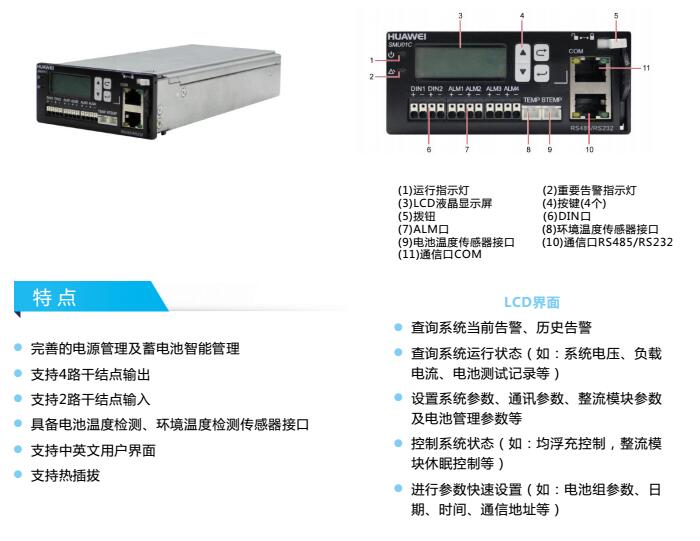

监控单元

SMU02B

用户接口模块

UIM02C

整流模块

可配置4个R4850N或R4850G整流模块

模块电压输入范围

85V AC-300VAC

电池管理

完善的电池管理功能

网络接口

一路FE接口、一路RS485/RS232

界面显示

LCD界面显示

操作方式

按键操作

电压

-48V

实测电压

-53.5V可调

模块数量

MAX4块*50A

市电输入

220V/380V单路/双路

使用寿命

6~10年

适用环境

室内机房

产品结构

组合式

产品包装

纸箱包装

输入输出特性

输入电压：支持交流或高压直流（HVDC）输入。交流输入电压范围为 85~300V AC，HVDC 输入电压范围为 100~420V DC。

输出功率：大输出功率为 10kW，输出电流 200A，输出电压为 - 42~-58V DC。

整流模块：可配置 5 个 R4830G1、R4815G1 等整流模块，其中 R4830G1、R4815G1 支持 HVDC 直流输入。

直流配电：支持 2 路 80A，4 路 63A、2 路 40A 空开配置，电池支路支持 2 路 100A 空开。

功能特点

热插拔功能：支持电源模块、监控模块等热插拔，便于安装和维护。

智能管理：具备智能化蓄电池管理和电池保护功能，可延长电池使用寿命，还支持环境监控，可通过干接点、串口等实现远程管理。

高效节能：整流模块效率超过 96%，具有完善的模块休眠功能，可进一步提高系统效率。

结构设计：采用标准化尺寸设计，结构紧凑，节省空间，通用性强。

应用场景

主要应用于接入网、传输网、企业通信网络等通信领域，为通信设备提供稳定可靠的直流电源。

前言：华为嵌入式通信电源ETP48400-C4A1 48v400A系统

华为ETP48400-C4A1嵌入式通信电源系统，将交流电转为直流电，支持-48V以及-57V恒压输出给负载设备供电。电源大容量满足24kW，适用于新建站点供电以及存量站点扩容改造场景。电源支持控制每家用户次要负载单独下电，支持每路用户电量计量。

ETP48400-C4A1系统配置

交流输入制式

220/380V AC三相四线

交流配电

交流输入空开：1×63A/4P，1×63A/4P（备用，手动切换，机械互锁）

交流输出空开：3×16A/P

直流配电

3个用户，每个用户：

LLVD空开：2×125A/1P，支持扩展1×125A/1P

BLVD空开：2×63A/1P

公共负载空开：1×32A/1P

电池空开：4×125A/1P，支持扩展1×125A/1P

3个用户，每个用户：

LLVD空开：2×100A/1P，1×40A/1P

BLVD空开：2×40A/1P

公共负载空开：1×32A/1P

电池空开：4×125A/1P，支持扩展1×125A/1P

3个用户，每个用户：

LLVD空开：2×100A/1P，1×40A/1P

BLVD空开：2×40A/1P

公共负载空开：1×32A/1P

电池空开：4×125A/1P，支持扩展1×125A/1P

部件

监控模块：SMU02C

用户接口模块：UIM05B1

通信扩展模块（可选）：NIM01C3或CIM02C

整流模块：R4850G2或R4875G1（大配置6个）

太阳能模块：S4850G1（大配置5个）

交流防雷

标称雷击放电电流30kA，8/20s，正负各5次

华为嵌入式5G刀片通信电源ETP48400-C4A1 48v400A系统产品概述华为ETP48400-C4A1参数类别环境条件工作温度?–40℃～+65℃（当环境温度为－33～55℃时，正常工作；55～65C输出功率线性降额20％，电源系统在－40度时候，交流上电后可以正常起机，起机输出电压波形不做要求。）输入电压运输温度–40℃～+70℃贮存温度??–40℃～+70℃工作湿度?5%RH～95%RH（无凝露）运输湿度?5%RH～95%RH（无凝露）贮存湿度5%RH～95%RH（无凝露）海拔要求0m～4000m（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）其他???没有导电尘埃和腐蚀性气体、没有爆炸危险灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求交流输入输入制式220/380V AC三相四线输入频率?45Hz～66Hz，额定值为50Hz/60Hz功率因数（PF）?≥0.99（额定电压输入，50%～负载）直流输出输出电压范围48V制式：默认–53.5V DC（–42V DC～–58V DC）57V制式：默认–57V DC（–48V DC～–57V DC）大输出功率输出功率为配置整流模块个数与单个整流模块输出功率的乘积稳压精度?≤±1%峰峰值杂音电压?≤200mV（0～20MHz）电话衡重杂音电压?≤2mV（在输出53.5 V和57 V两个额定输出电压点均满足）均流不平衡度≤±5%（50%～负载）交流输入保护交流输入过压保护点≥300V AC交流输入过压恢复点290V AC～300V AC交流输入欠压保护点≤80V AC交流输入欠压恢复点80V AC～90V AC直流输出保护直流输出过压保护点范围为–58.5V DC～–60.5V DC
