金升阳150W 1/16砖隔离DC-DC电源模块解析

前言

随着通信、服务器与工业设备的功率密度持续提升，DOSA 标准砖式隔离 DC?DC 电源模块被大量使用，负责将通信系统标准 48V 母线高效转换为后级电路所需的 12V 供电。1/16 砖规格凭借更小的体积，在对空间要求严苛的设备中具备很高的应用价值。

金升阳VCF4812SBO?150WFR3S?N是一款隔离降压DC?DC电源模块，遵循DOSA标准1/16 砖尺寸规范设计，整体尺寸 33.07×22.95×12.77 mm，搭配铝合金散热基板，兼顾功率密度与散热能力。

电源模块采用有源钳位反激（ACF）拓扑，支持36?75VDC宽电压输入，输出规格12V/12.5A，额定功率150W，典型转换效率可达92%，隔离电压2250VDC，并支持输入欠压保护，输出过流、短路、过压保护。下面我们来看看金升阳工程师的具体设计。

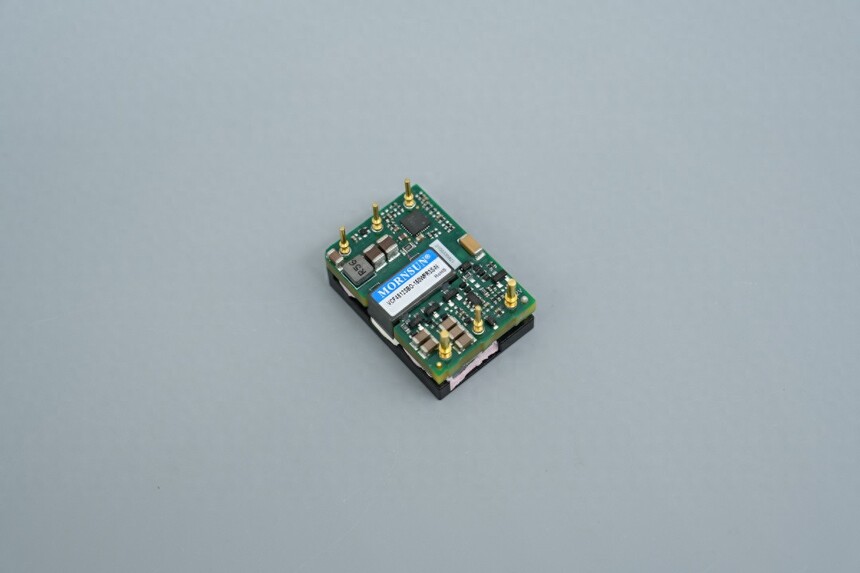

金升阳1/16砖电源模块外观

金升阳VCF4812SBO?150WFR3S?N电源模块基于DOSA标准1/16砖尺寸设计，背面配套黑色铝合金散热基板，之间填充导热凝胶提升散热效果。

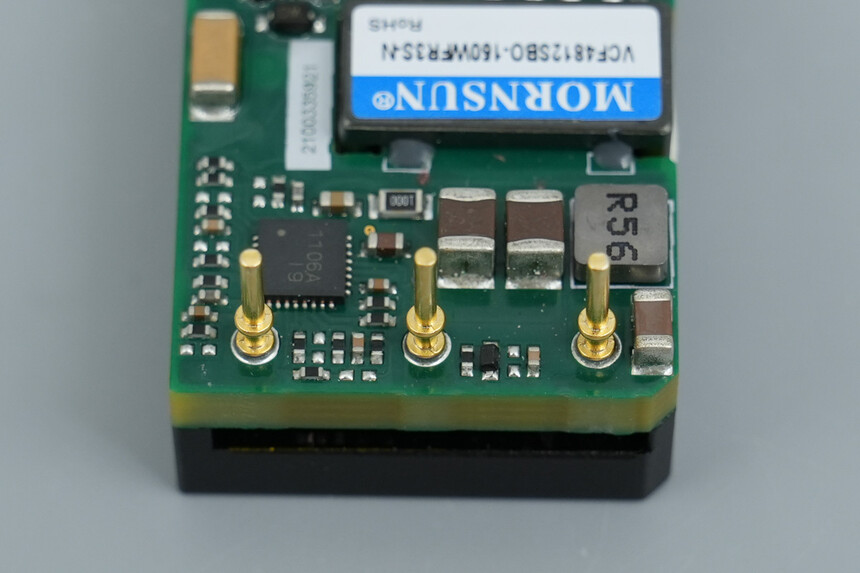

输入端三根插针从右至左依次为+Vin、Ctrl、?Vin，表面镀金抗氧化、腐蚀，并降低接触电阻以及提升可焊性。

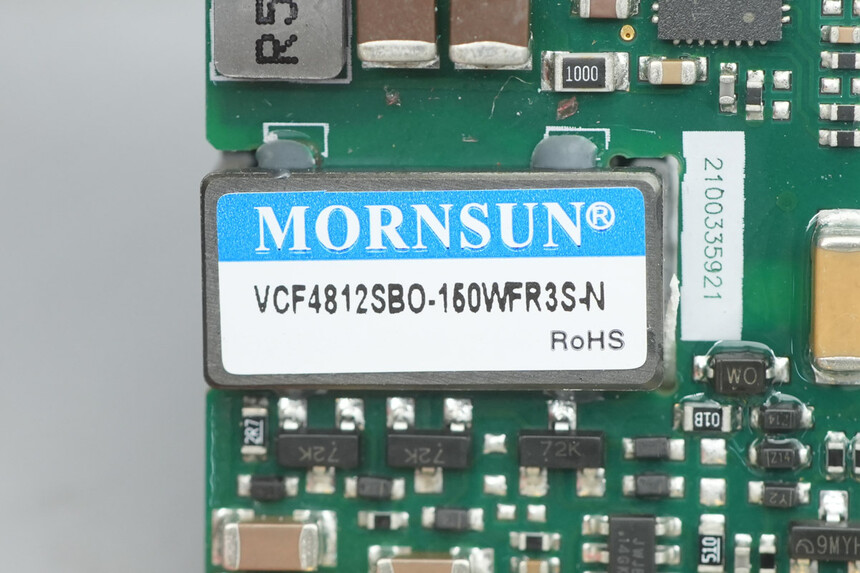

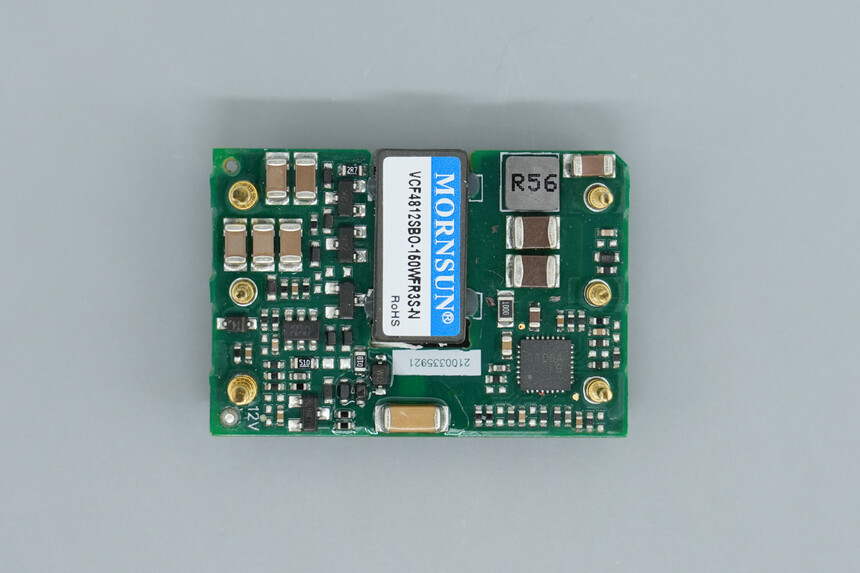

变压器上贴有电源模块铭牌，产品型号为VCF4812SBO?150WFR3S?N。

通过查阅金升阳官方资料了解到，这款产品支持 36-75V宽输入电压，以及 12V 12.5A 输出，输出功率150W，效率高达92%，常规隔离电压2250VDC。

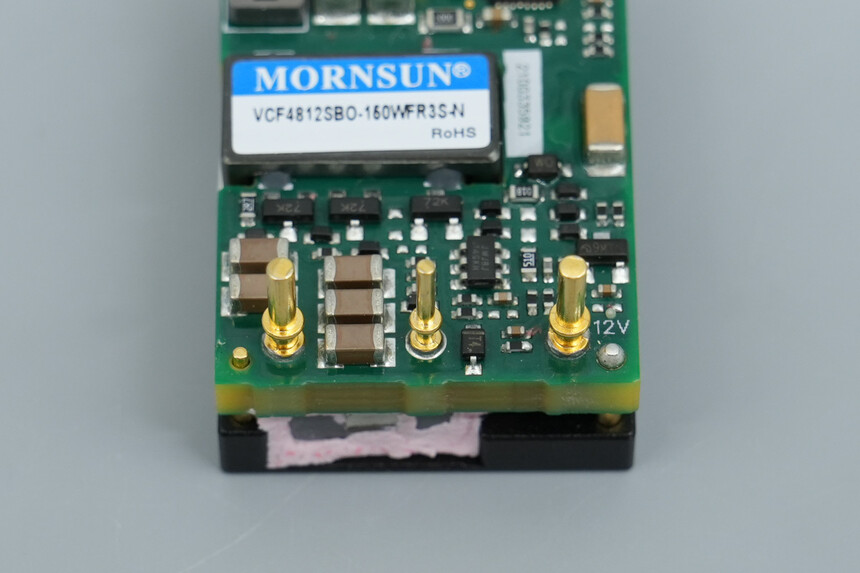

输出端镀金插针从右至左依次为0V、Trim、Vout。

背面配备一块黑色铝合金散热基板。

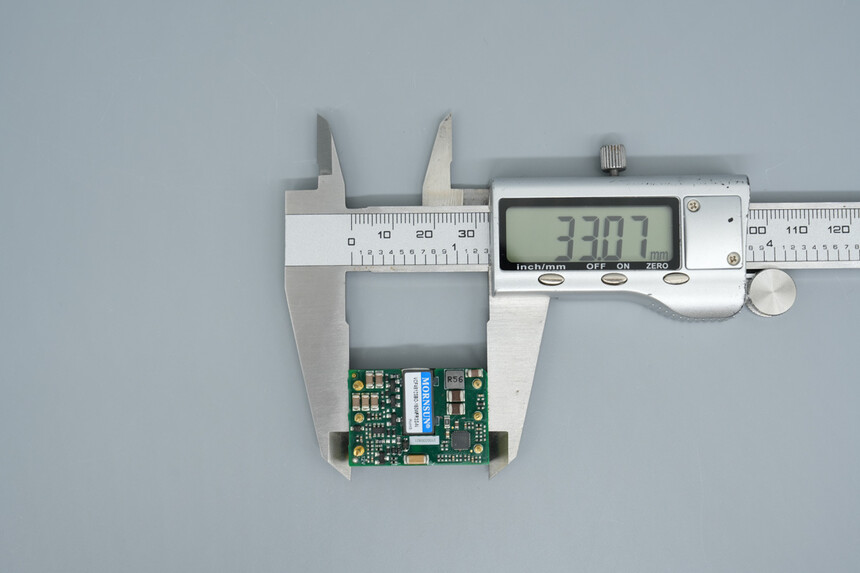

实测电源模块的长度为33.07mm。

宽度为22.95mm。

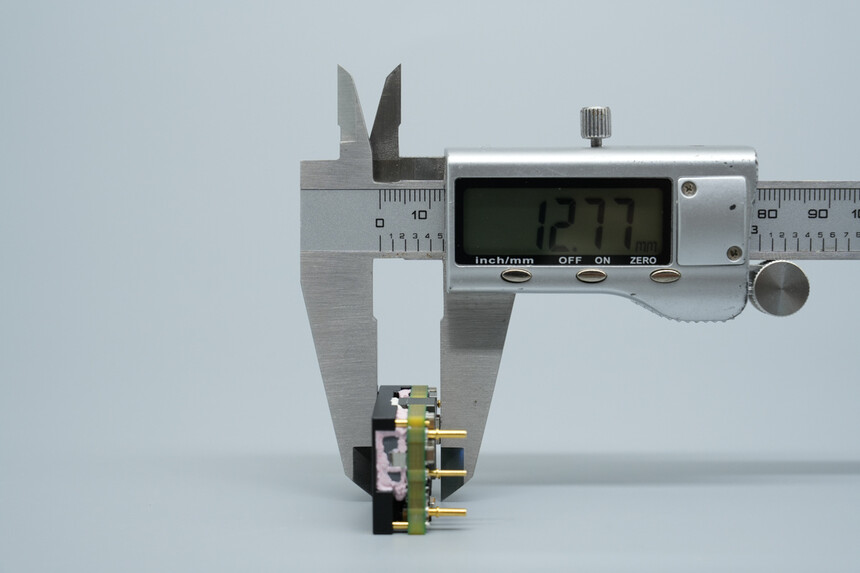

厚度为12.77mm。

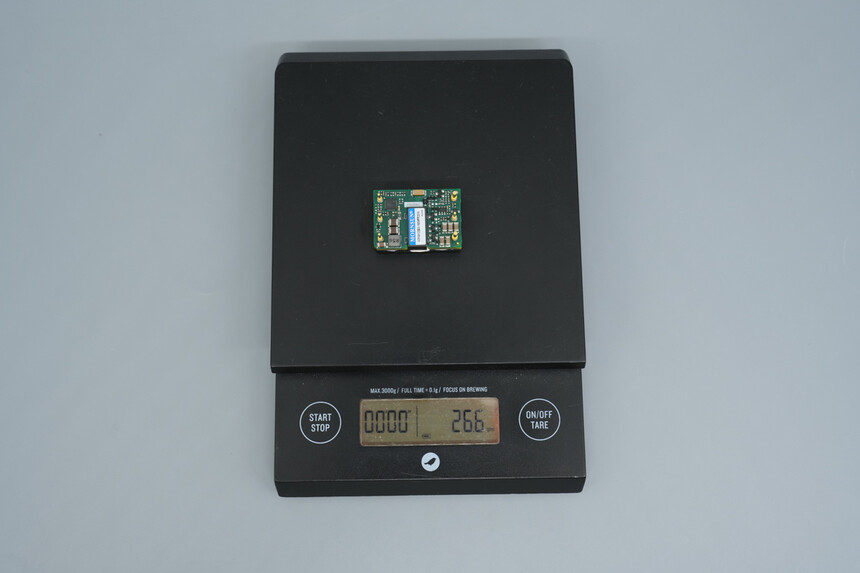

另外测得电源模块重量约为26.6g。

金升阳1/16砖电源模块方案解析

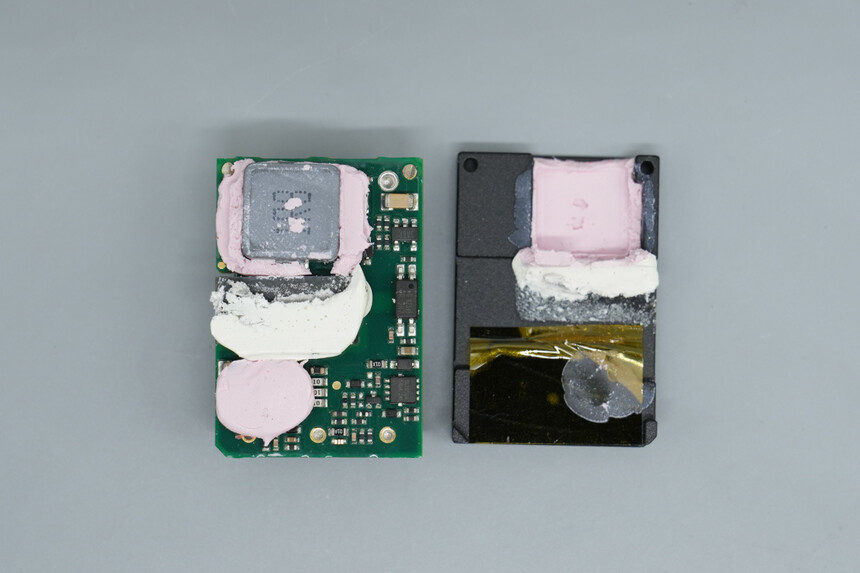

将黑色铝合金散热基板拆下，对应输入端区域粘贴耐高温绝缘胶带，此外和PCB板间填充导热胶。

PCB板正面设有滤波电感、MLCC滤波电容、电源模块主控芯片以及同步整流控制器。

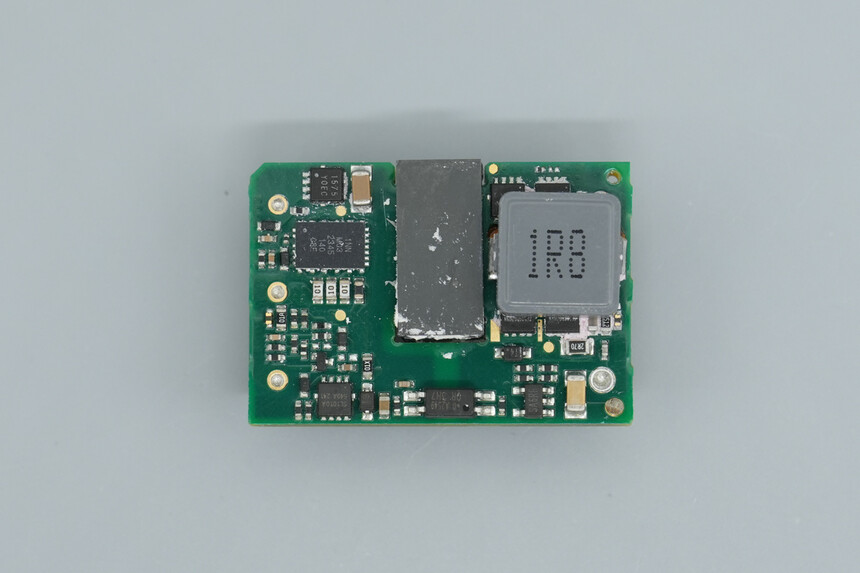

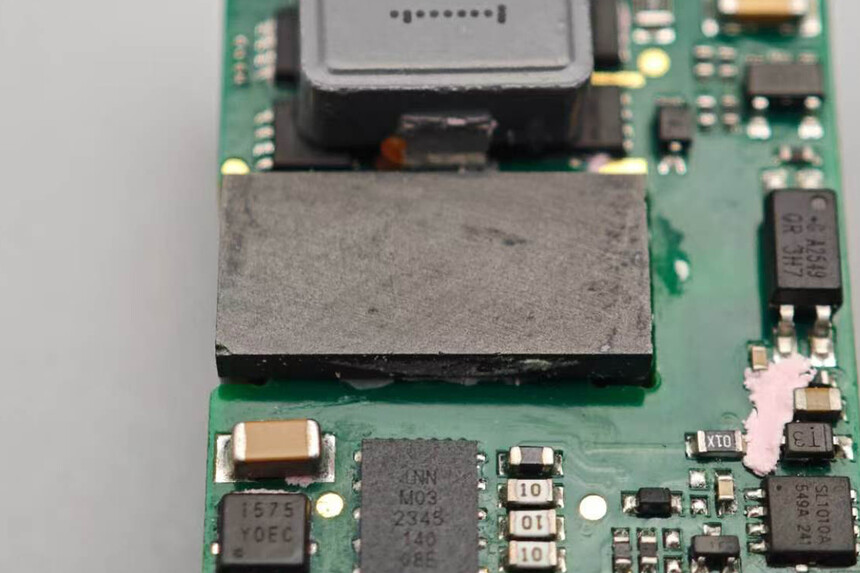

另一面设有原本主开关管、钳位MOS管、光耦、同步整流管、滤波电感、运放等器件。

输入滤波电感特写，规格为0.56μH。

MLCC滤波电容特写。

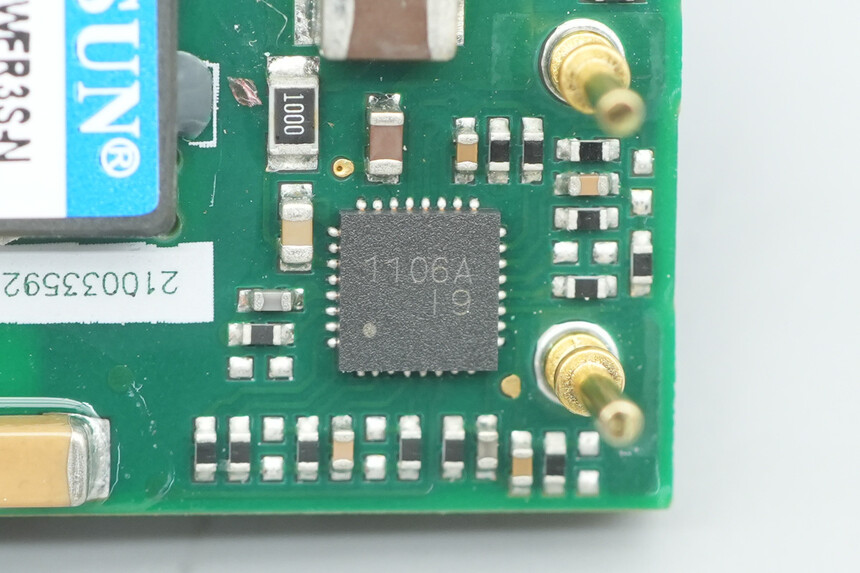

金升阳定制电源主控芯片特写，丝印1106A，采用QFN32封装。

丝印SL1010A MOS管来自捷捷微，型号JMSL1010AU，NMOS管，耐压100V，导通电阻9.6mΩ，采用PDFN3x3-8L封装。

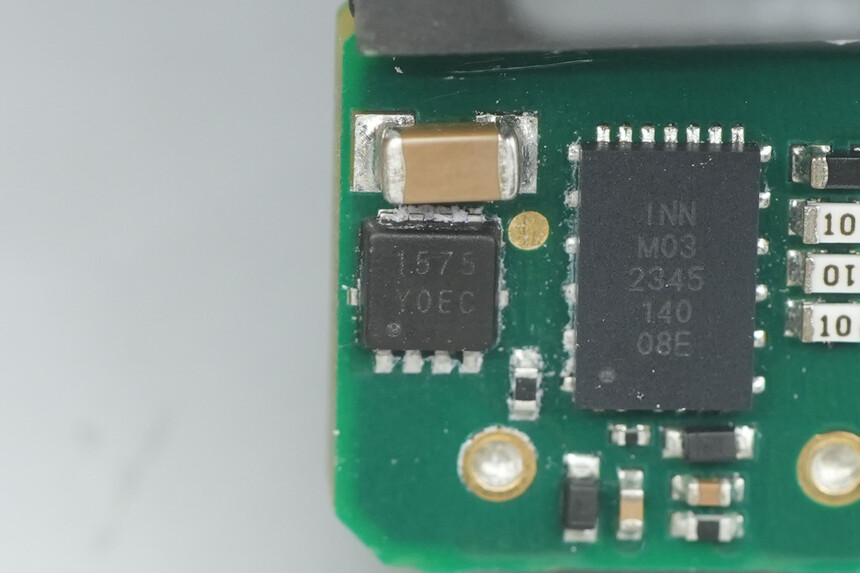

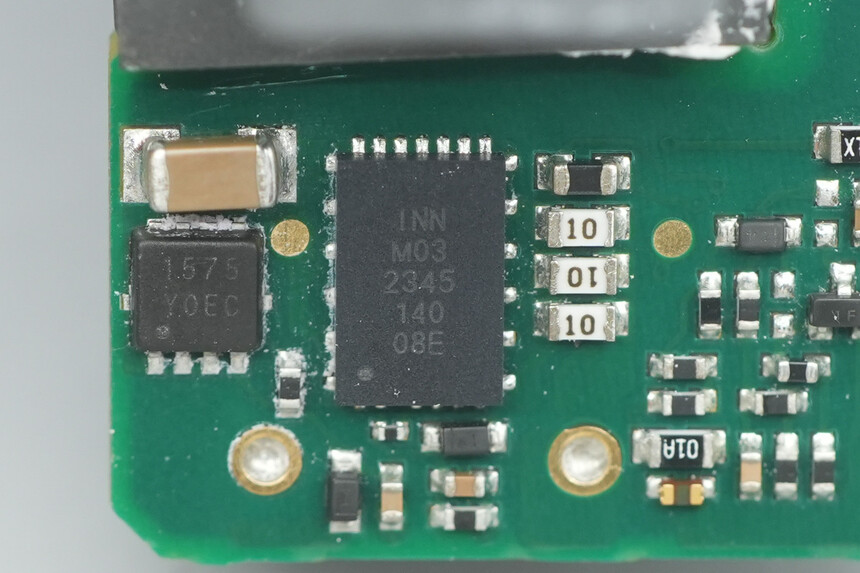

原边主开关管来自英诺赛科，丝印M03，实际型号为INN150FQ070A，这是一颗耐压150V，导阻7mΩ的增强型氮化镓晶体管，采用FCQFN 4×6mm 倒装封装。器件采用多源极、多漏极大面积引脚布局，便于大电流通流与 PCB 导热，具备极低导通电阻、低栅极电荷、低开关损耗和零反向恢复电荷特点。

适用于高频 DC?DC 转换器、通信电源模块、太阳能优化器与微型逆变器、PD电源同步整流、电机驱动与工业供电设备。相比传统硅 MOS，可显著缩小器件占用面积、提升整机功率密度，并大幅降低高频工况下的系统开关与导通损耗。

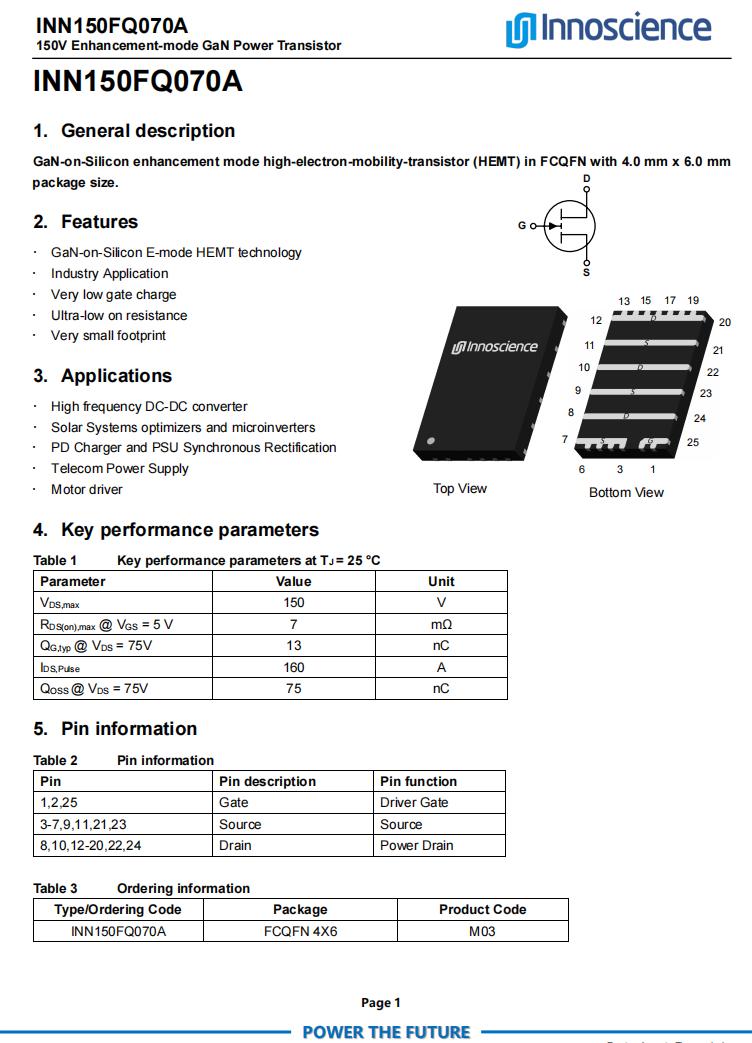

英诺赛科 INN150FQ070A 资料信息。

钳位MOS管来自士兰微，丝印1575，实际型号为SVGP15751PL3，PMOS 管，耐压150V，导通电阻665mΩ，采用PDFN3.3*3.3封装。

隔离变压器特写。

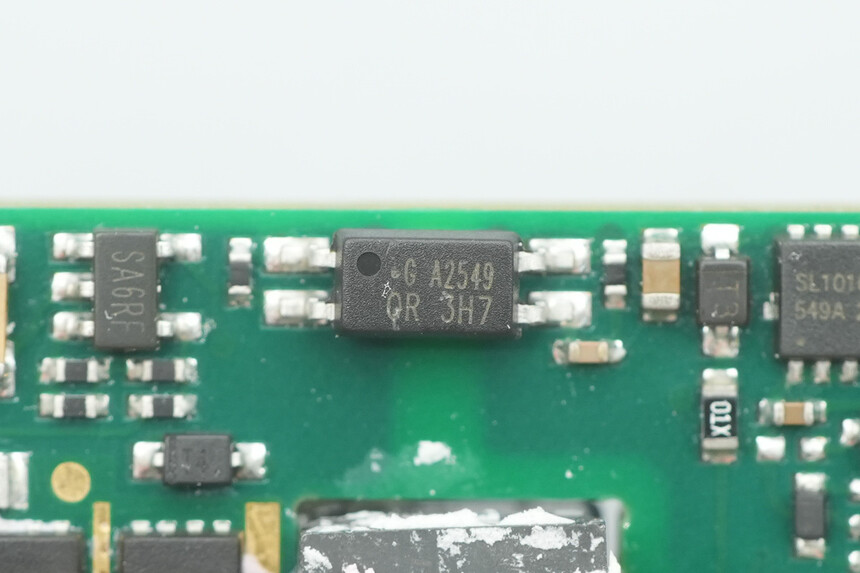

OR 3H7光耦特写。

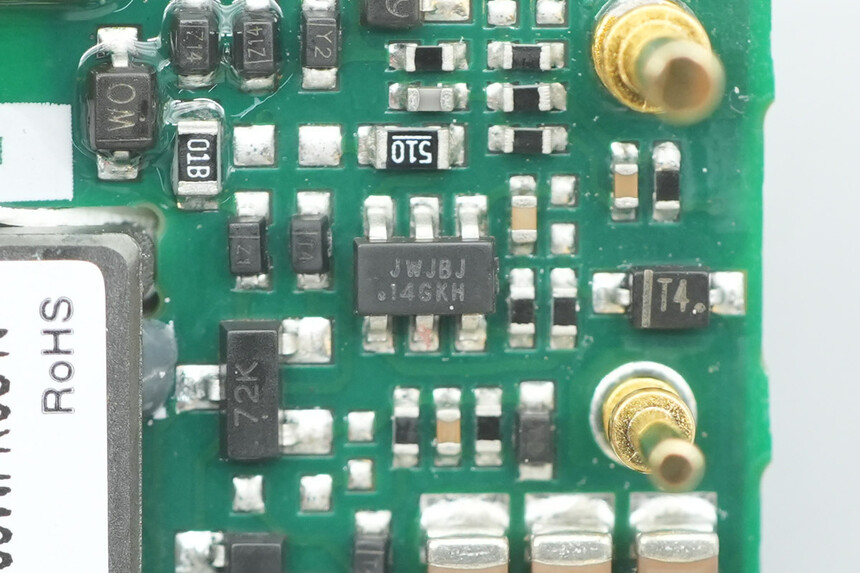

同步整流控制器来自杰华特，丝印JWJBJ，实际型号为JW7726BL，是一颗同步整流控制器，支持ACF主动钳位、DCM、QR准谐振以及CCM反激的同步整流控制器，具备快速关断能力。支持高侧和低侧应用，具有低待机电流。在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压。

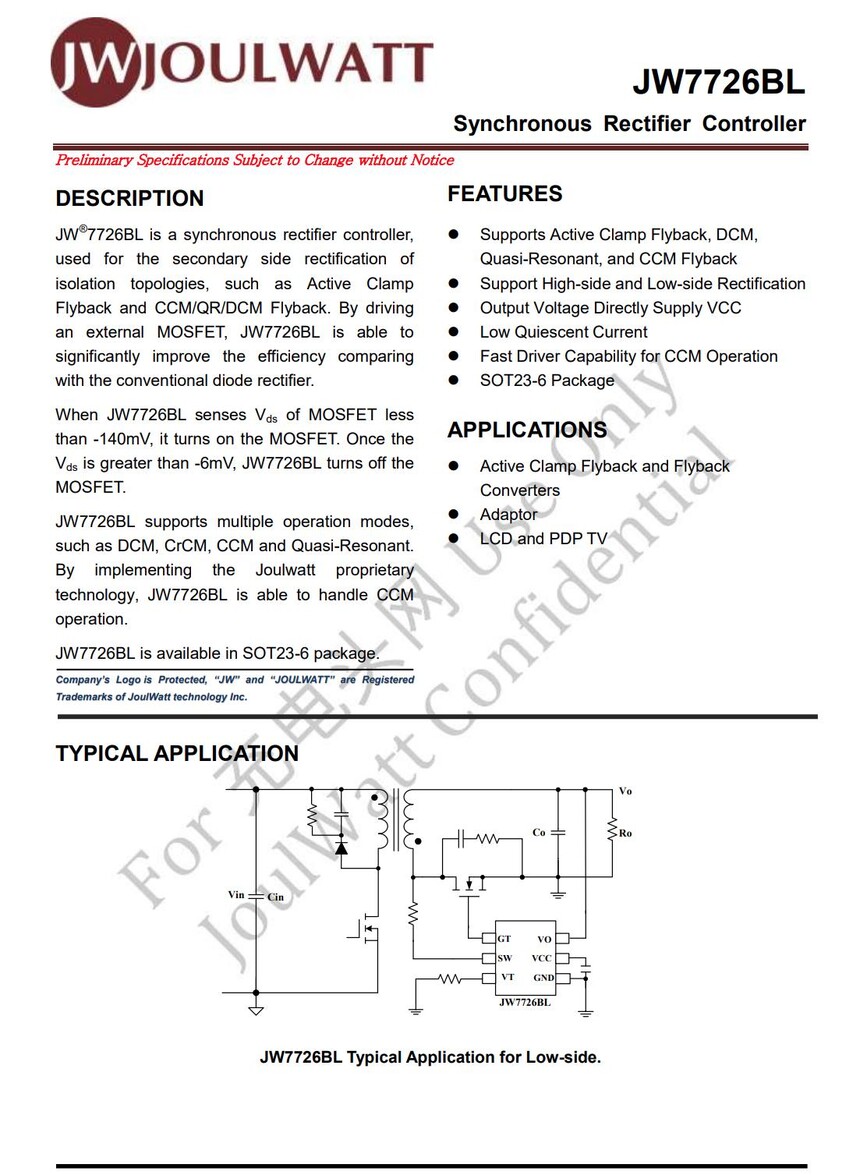

杰华特 JW7726BL 资料信息。

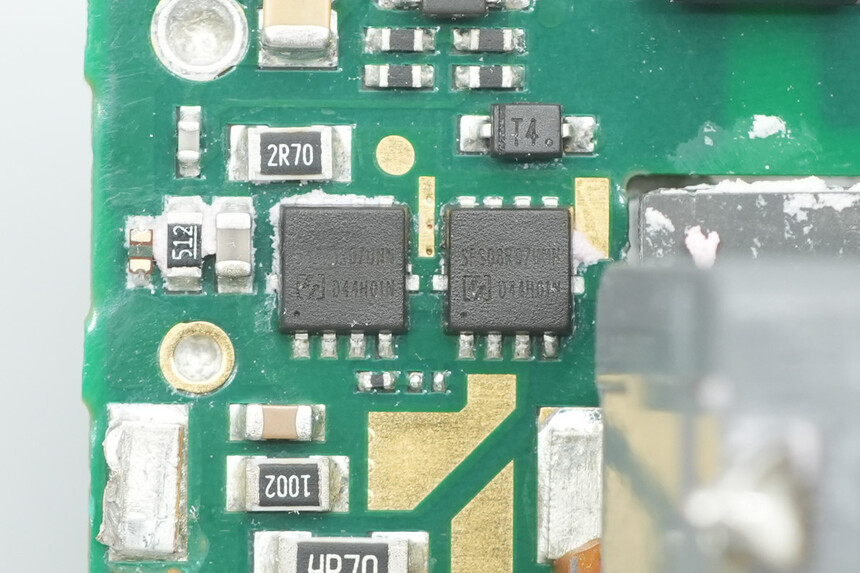

同步整流管来自东微半导体，型号SFS08R07UNNF，NMOS管，耐压80V，导通电阻7.5mΩ，采用PDFN3.3x3.3封装。

另外两颗也是采用东微半导体SFS08R07UNNF。

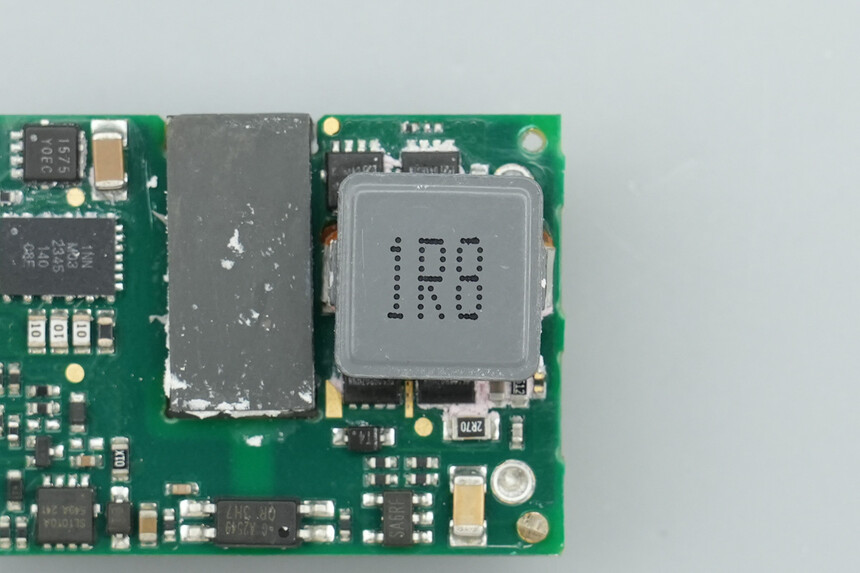

1.8μH滤波电感特写。

MLCC滤波电容特写。

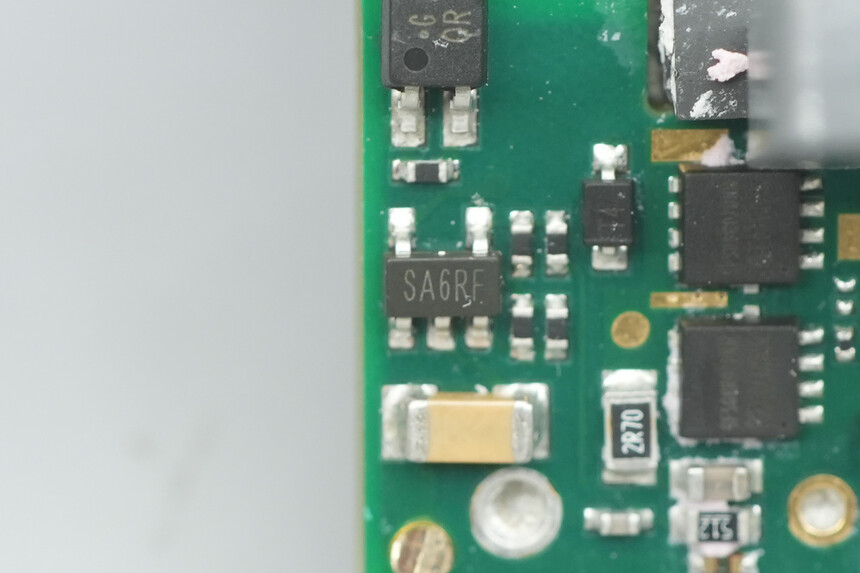

运放来自圣邦，丝印SA6，实际型号为SGM8301，这是一颗高速低噪声双路运算放大器，具备宽工作电压范围、低输入偏置电流、高压摆率、低噪声特点，采用SOT?23?5封装。

服务器电源网总结

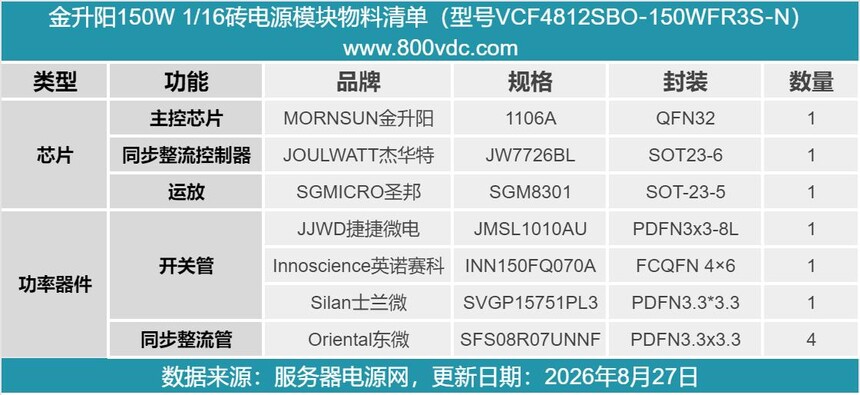

最后附上金升阳1/16砖隔离DC?DC电源模块的核心器件清单，方便大家查阅。

金升阳1/16砖隔离DC?DC电源模块完整实现36?75V宽输入到12V隔离输出的功率变换，支持?40℃~+85℃工作环境温度，适用通信交换机、服务器、光传输设备等需要48V转12V隔离供电场景，并且作为基于DOSA标准设计的产品，也拥有很好的通用性。

电源模块采用有源钳位反激拓扑，原边使用英诺赛科氮化镓功率管作为主开关，搭配士兰微有源钳位管实现 ZVS 零电压开通，回收变压器漏感能量，降低高频开关损耗。次级侧采用杰华特JW7726BL驱动多颗东微NMOS构成同步整流，替代传统肖特基二极管，显著降低整流导通损耗。

整体来看，该模块兼顾功率密度、转换效率与可靠性，是一款典型的面向通信与工业场景的国产隔离砖电源方案。
