前言：中兴ZXDU68 T601 V5.0高频开关电源48V直流通信电源系统柜中兴ZXDU68 t601系统总体构成　　ZXDU68T601系统由交流配电单元、直流配

中兴ZXDU68 T601 V5.0高频开关电源48V直流通信电源系统柜

中兴ZXDU68 t601系统总体构成

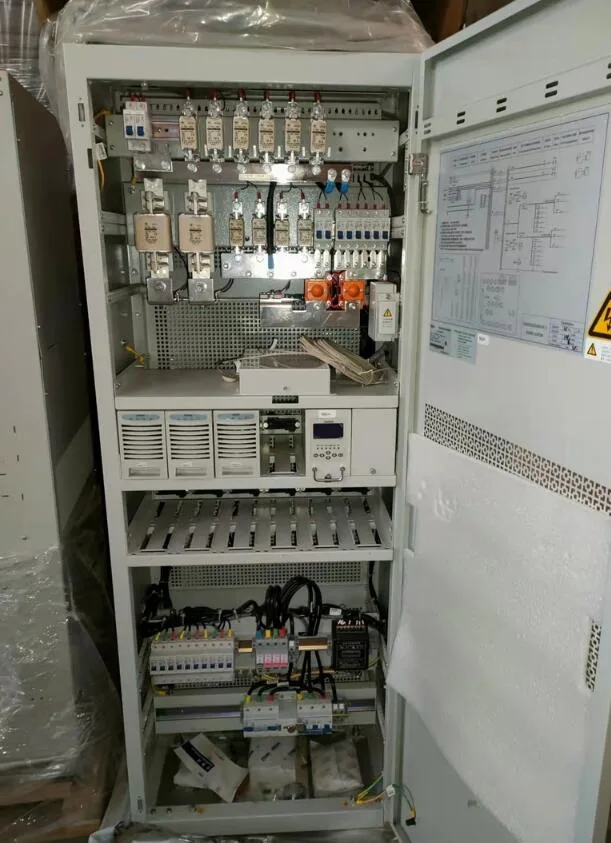

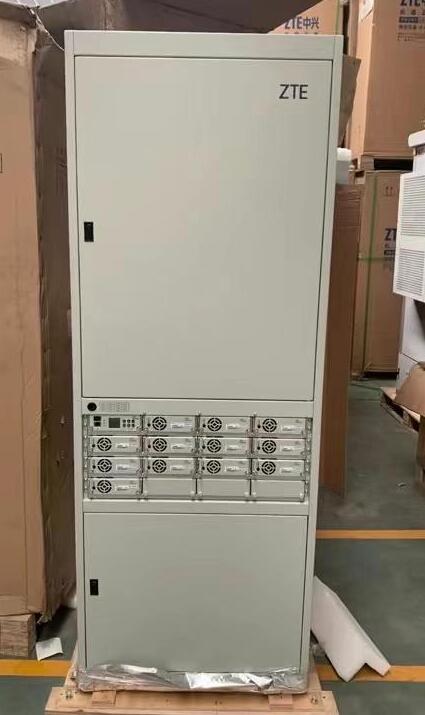

ZXDU68T601系统由交流配电单元、直流配电单元、监控单元、ZXD2400开关整流器和蓄电池组成。除了蓄电池外，其他系统组件集成在ZXDU68T601系统机柜内。

采用中兴通讯基站电源ZXDU58 S301/T301和ZXDU68 S601/T601，分别由30A和50A的整流模块组成，系统容量分别为300A和600A，有1.6m和2.0m两种标准机架，可以满足客户不同容量和不同类型的需求。

其方案特点如下：

配置均考虑了N+1的冗余，至少留有4个整流模块的扩容空间；

完善的蓄电池管理功能、二次下电功能，有效延长蓄电池的寿命；

完善的多级防雷网络；

单相电压输入，具有极宽的输入电压范围：80VAC~300 VAC，在电力不稳定地区同样可以安全稳定运行；

抽屉式结构，便于运输、安装和维护，整流器具有热插拔功能；

基于平均电流法的自主均流，均流度高；

灵活多样的组网方式，实现完善的远程三遥功能。

三、 室外设备动力解决方案

室外使用的恶劣环境对动力设备的防护能力、可靠性和稳定性提出了更高的要求，需要动力设备具备防盗、防雨、防晒、防尘、防潮、防霉、防腐蚀等功能。

中兴通讯室外设备动力解决方案由15A和30A模块组成，系统容量分别为75A和120A。

其方案特点如下：

考虑了N+1的冗余，至少留有1个整流模块的扩容空间，标准满配置为75A或120A；

结构简洁，具有防尘、防水、隔热、防盗、防潮、防霉、防腐蚀等多种功能，环境适应能力强，可在户外的恶劣环境中使用；

完善的蓄电池管理功能、二次下电功能；

完善的多级防雷网络；

单相电压输入，具有极宽的输入电压范围：80~300 V，适用于野外电力不稳定的使用环境；

抽屉式结构，便于运输、安装和维护，整流器具有热插拔功能；

低温地区蓄电池可以选配加热板，使蓄电池工作在一个相对合适的温度环境；

具有独立的监控单元，具备简易的动力环境监控。

整流模块ZXD3000
