前言

本期拆解带来的是中兴U60 Pro随身WiFi，这款随身WiFi支持5G-A超高速网络，下行峰值达4.29Gbps，同时支持WiFi7无线连接，峰值速率达3600Mbps，支持64台设备连接。随身WiFi设有3.5寸大尺寸触摸屏，通过屏幕可进行流量，信息和电量等信息查看和功能设置。

中兴U60 Pro随身WiFi内置高通骁龙X75高性能旗舰平台，内置10000mAh超大容量电池，支持29小时使用时间。随身WiFi支持27W快充，并支持充电宝功能，支持18W反向快充。下面充电头网就带来中兴U60 Pro随身WiFi的拆解，一起看看内部的方案和设计。

中兴U60 Pro 5G随身WiFi开箱

包装盒采用白色底色，上方印有“ZTE”中兴品牌LOGO、产品名称“U60 Pro”以及“5G+”标识，下方则是产品的三维外观图。

包装盒背面则主要印有随身WiFi的卖点：5G-A超高速网络、骁龙X75芯片平台；极速Wi-Fi7 峰值速率3600Mbps；3.5“超大触摸屏，NFC一碰即连；10000mAh超大容量电池；9根5G全向天线+N79高速频段，超强信号。

包装盒侧面还印有相关的参数信息。

产品名称：中兴5G随身WiFi U60 Pro

型号：MU5250

颜色：钛银

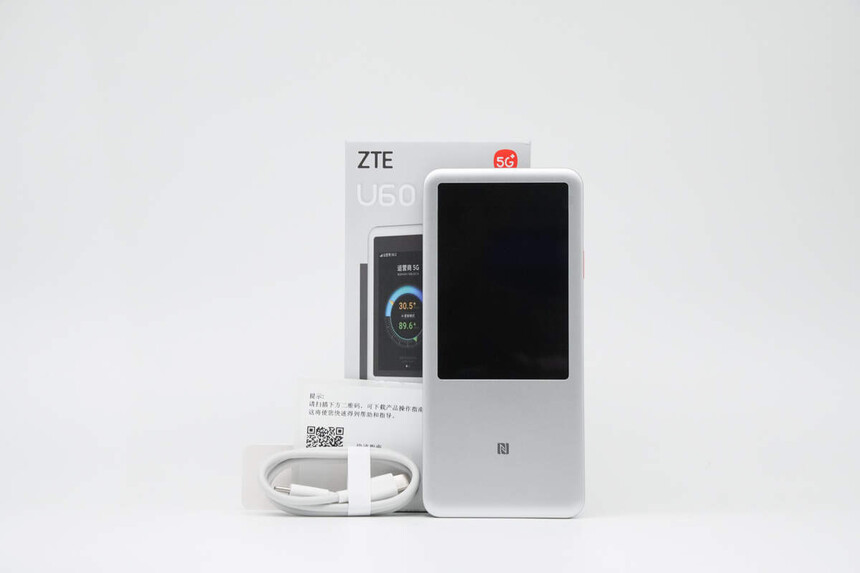

取出包装内所有物品，除中兴5G随身WiFi U60 Pro本体外，还有一条C to C充电线、激活使用指南以及用户手册。

中兴5G随身WiFi U60 Pro为钛银配色，设备正面造型十分简洁清爽，正面配置一块3.5英寸触摸屏，下方位置为NFC连接区域。

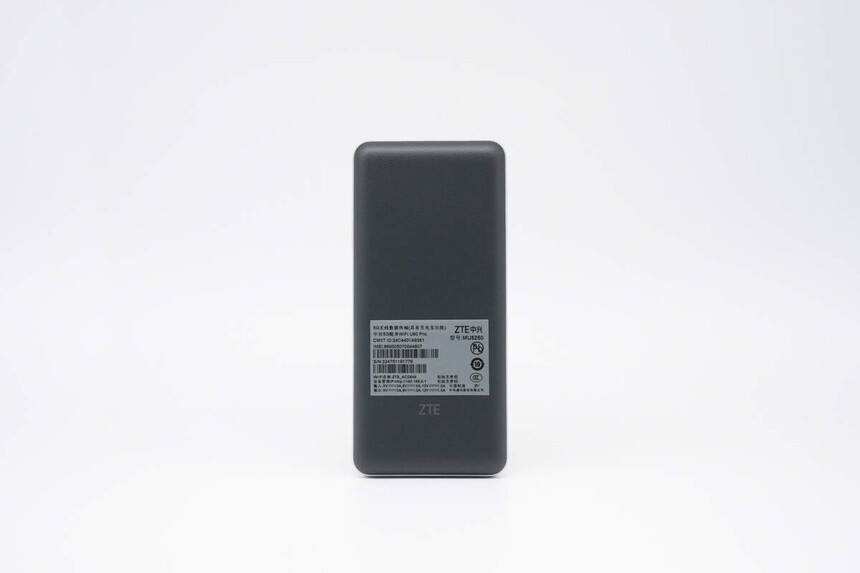

机身背面粘贴信息贴纸。

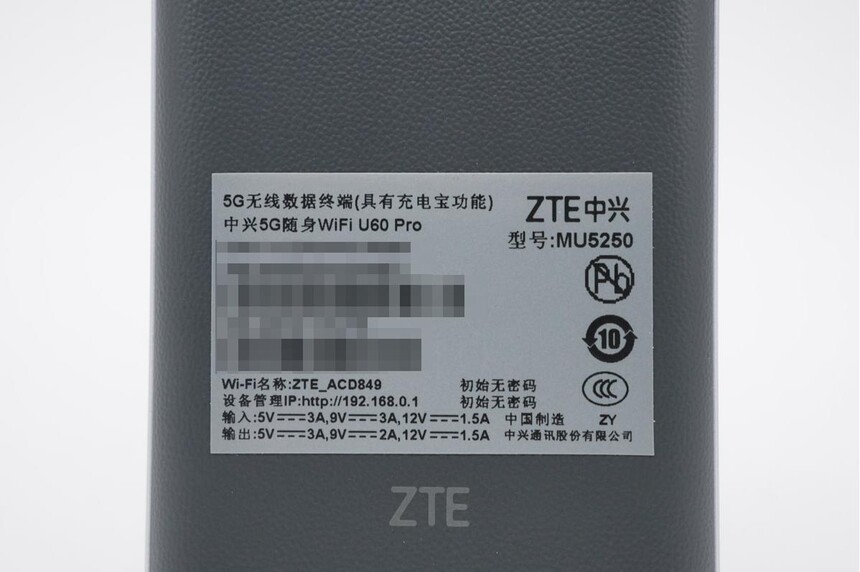

信息贴纸印有WiFi名称、管理地址和充电参数：输入：5V3A、9V3A、12V1.5A，输出：5V3A、9V2A、12V1.5A。

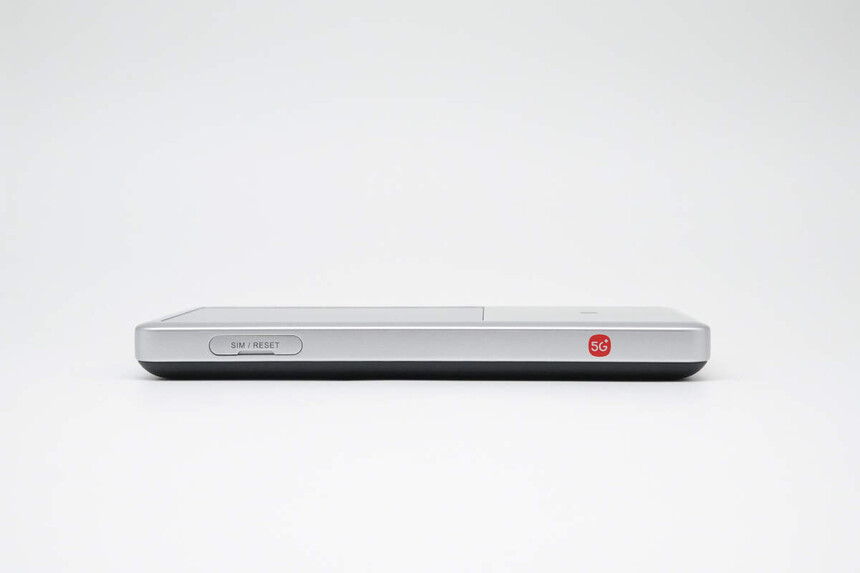

机身侧面设有SIM卡槽和复位按键盖子，另一侧印有红色5G+标志。

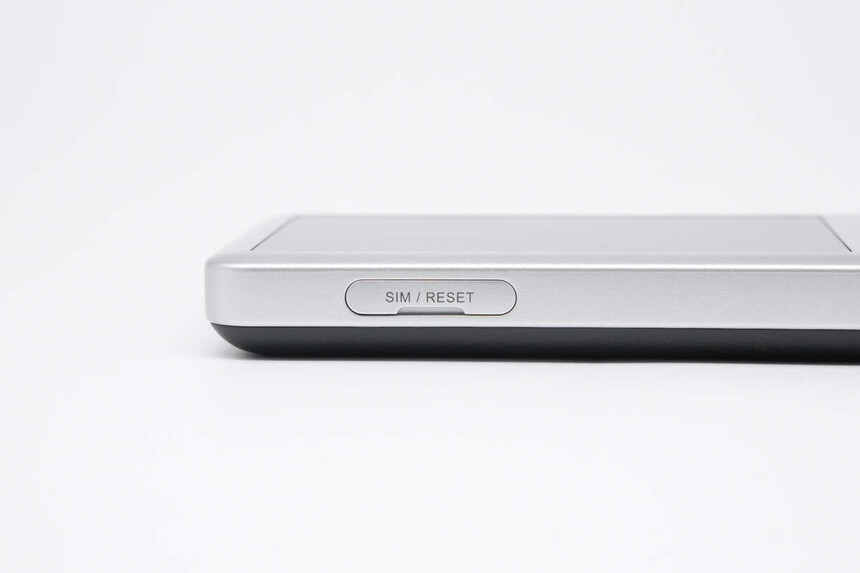

SIM卡槽和复位按键盖子特写。

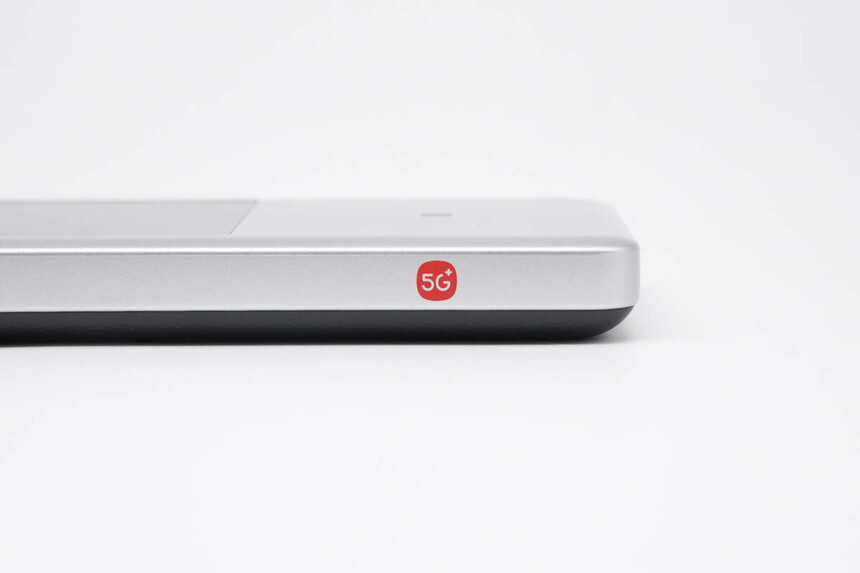

红色5G+标志特写。

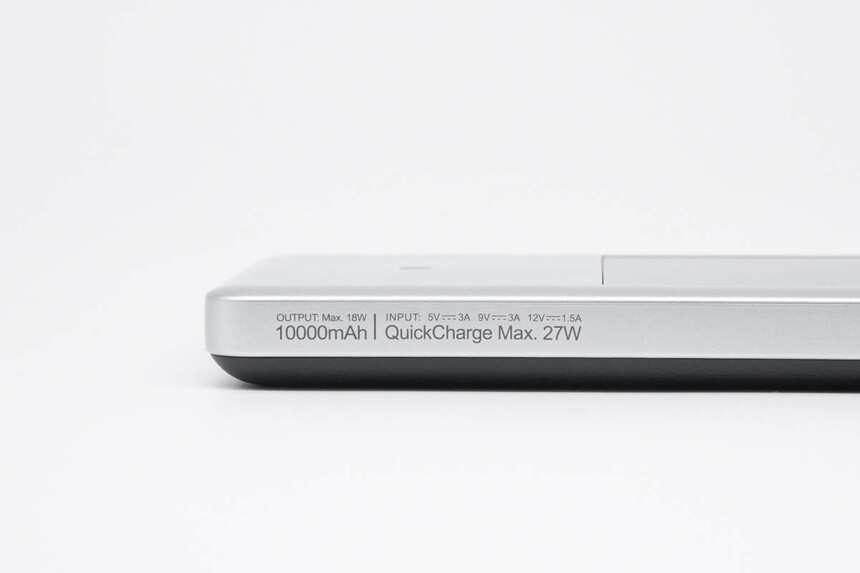

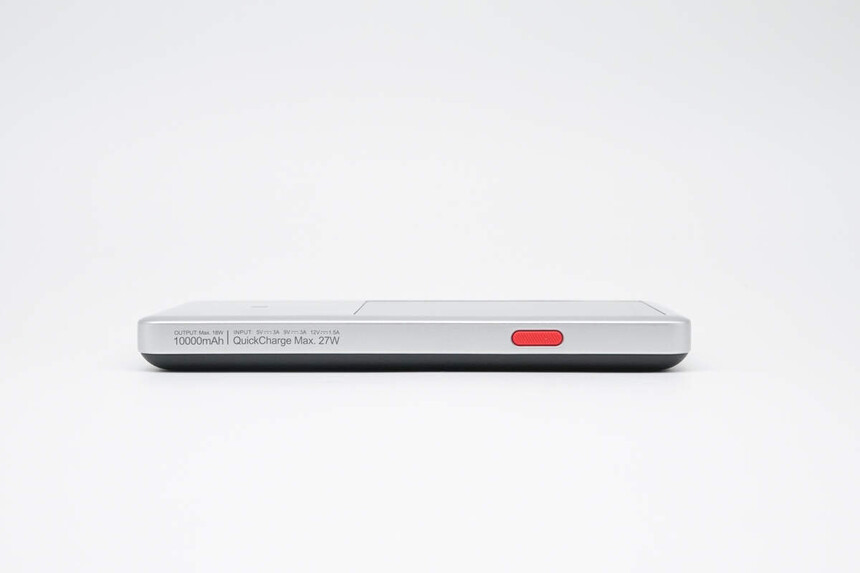

另一侧印有输入输出规格，并设有红色电源键按钮。

快充输入最大功率为27W，支持5V3A、9V3A和12V1.5A。输出功率最大18W，容量为10000mAh。

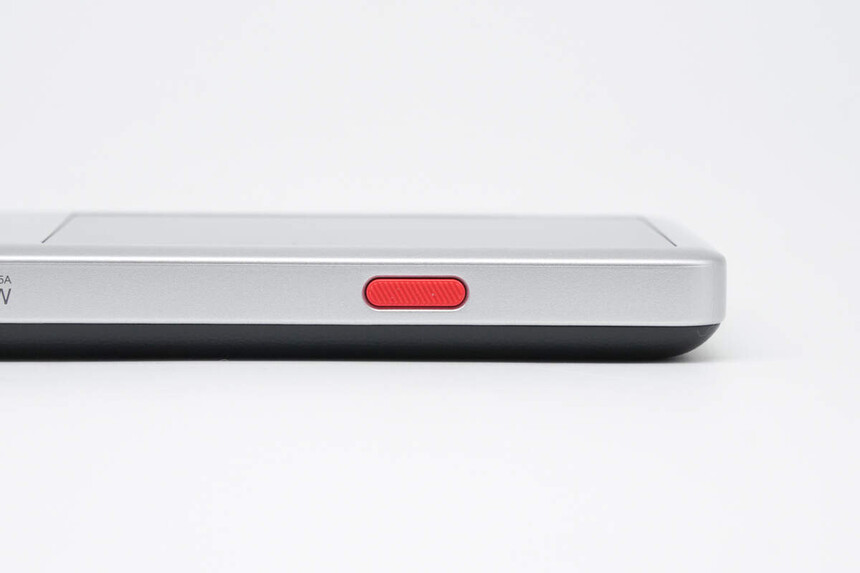

红色电源键采用斜纹装饰。

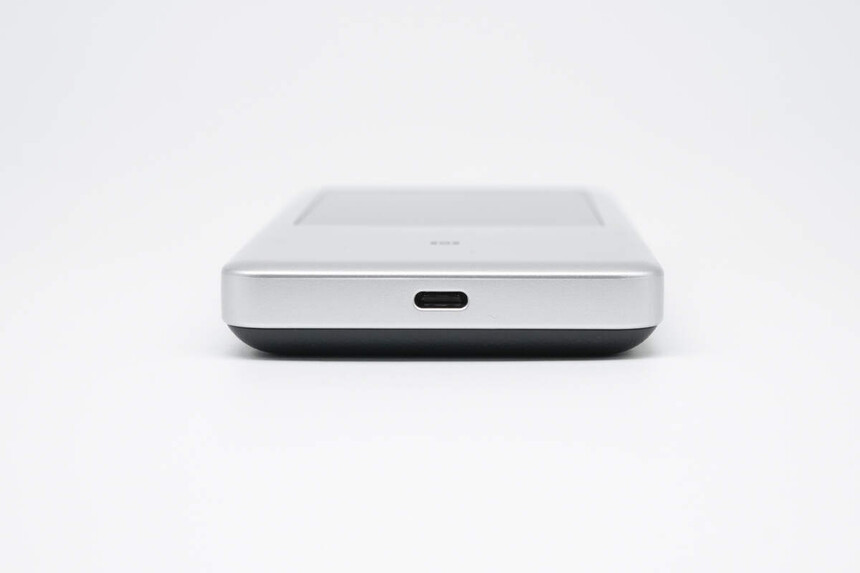

机身底部设有USB-C接口。

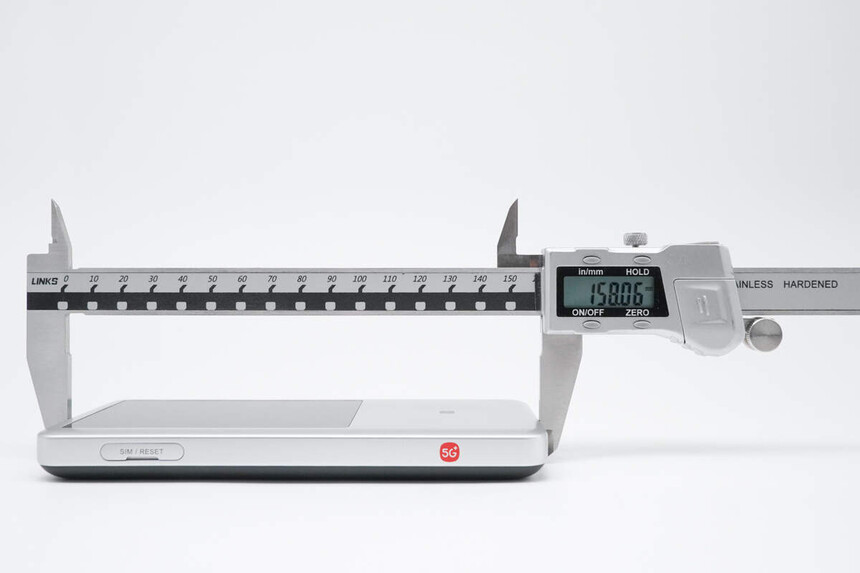

中兴5G随身WiFi U60 Pro长度约为158.1mm。

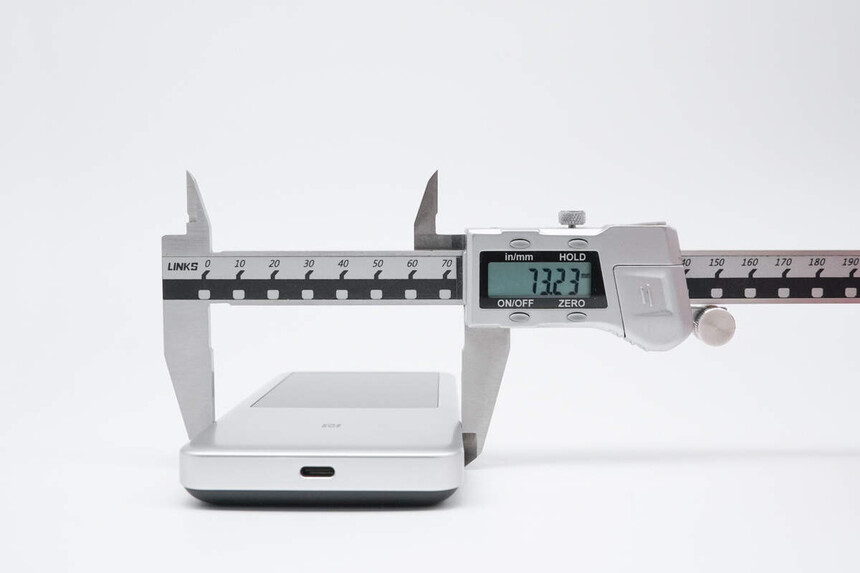

中兴5G随身WiFi U60 Pro宽度约为73.2mm。

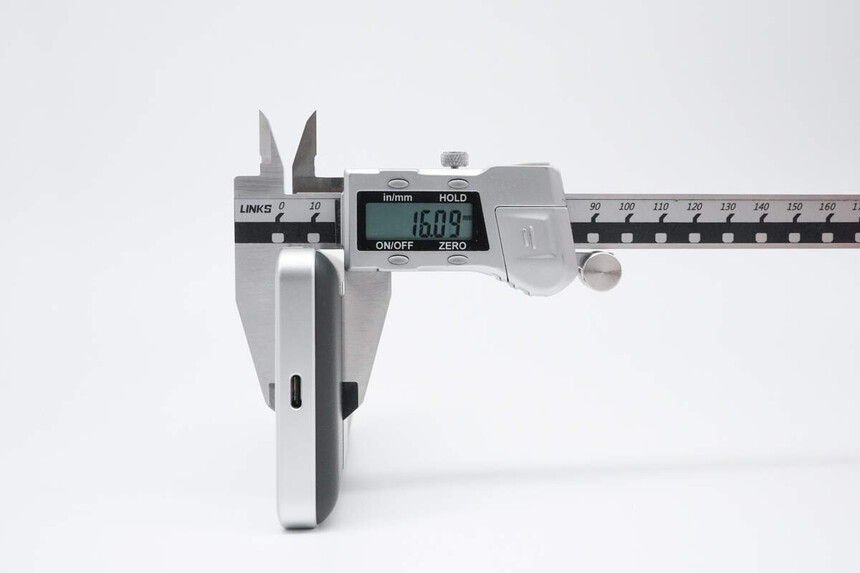

厚度约为16.1mm。

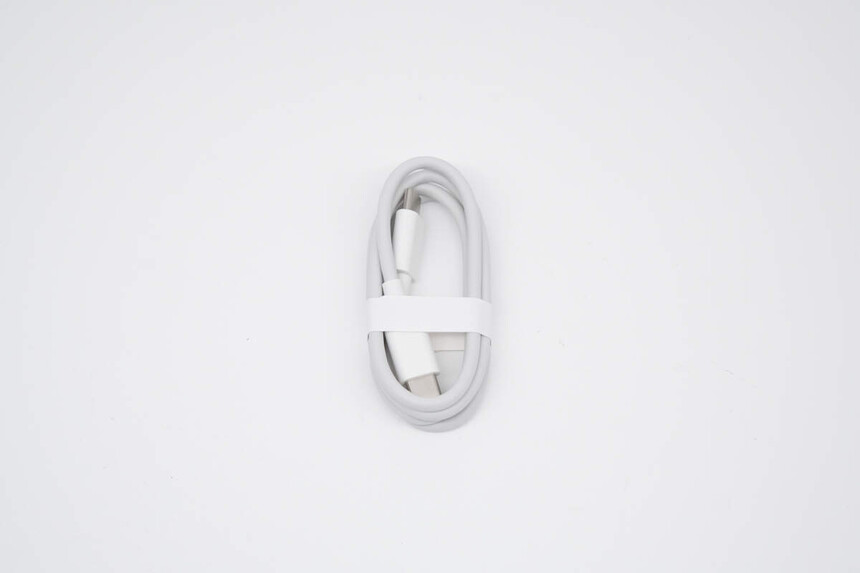

随身WiFi附带一条USB-C充电线。

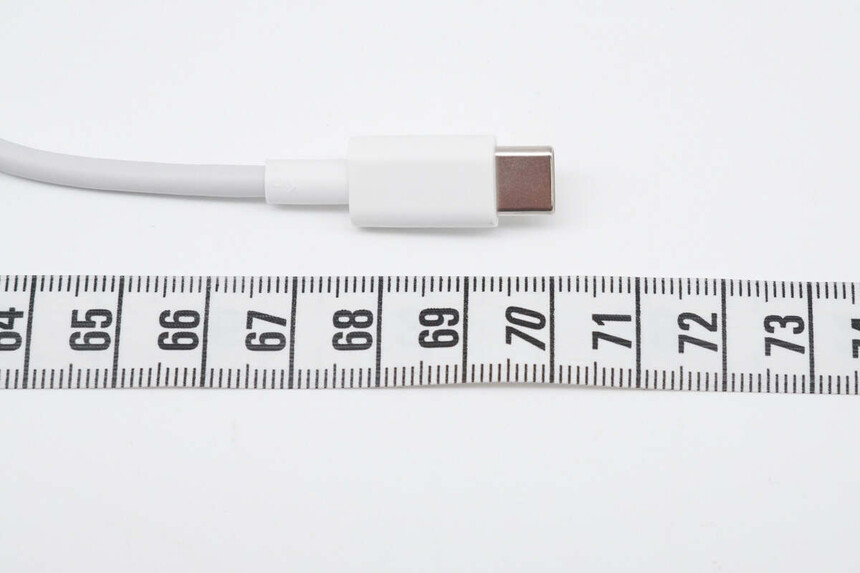

测得充电线长度约为70cm。

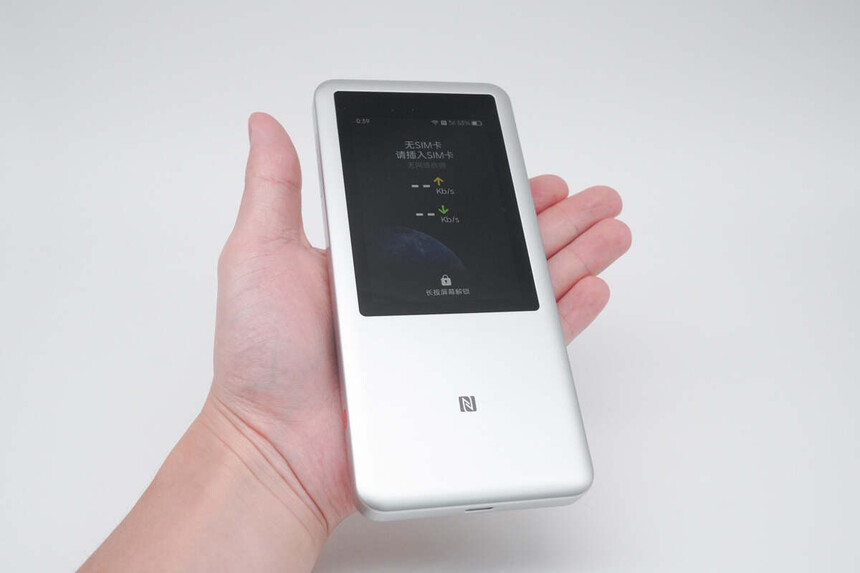

放在成年男性手掌中对比，可单手掌握，体型小巧。

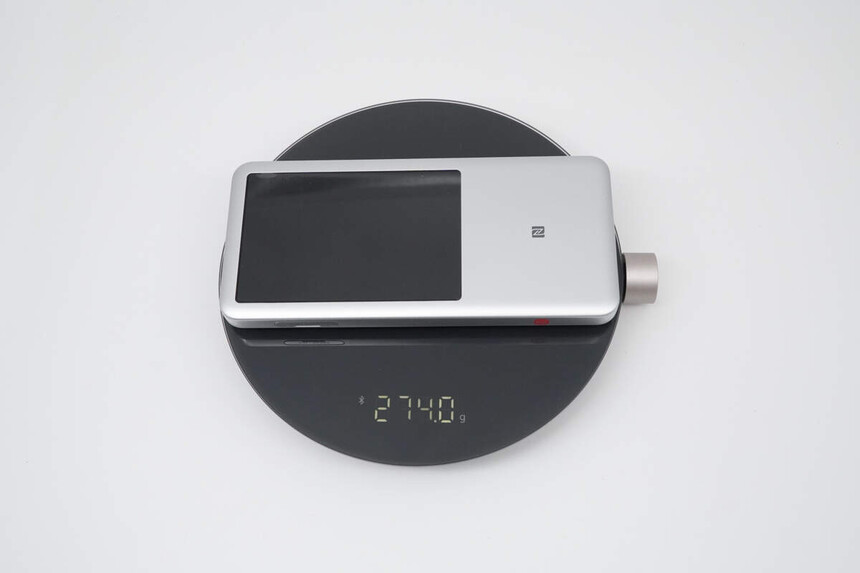

测得中兴5G随身WiFi U60 Pro整体重量为274.0g。

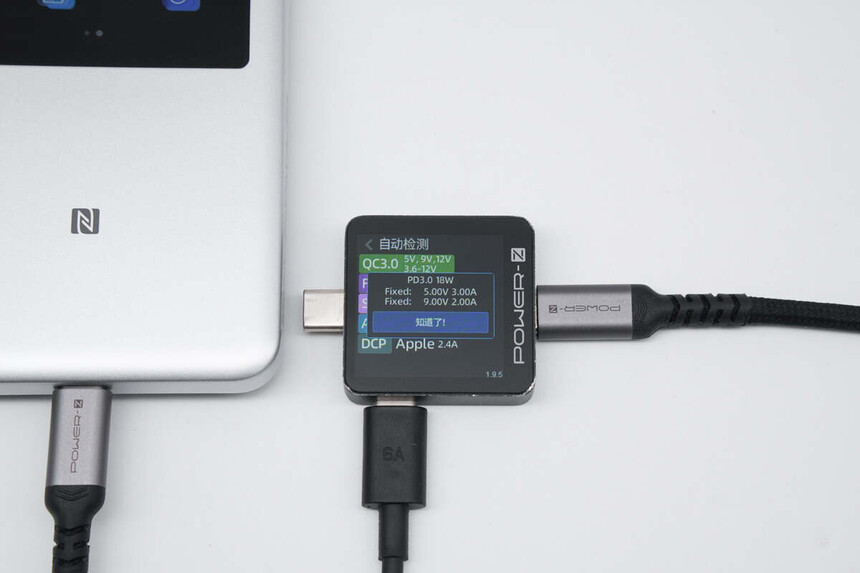

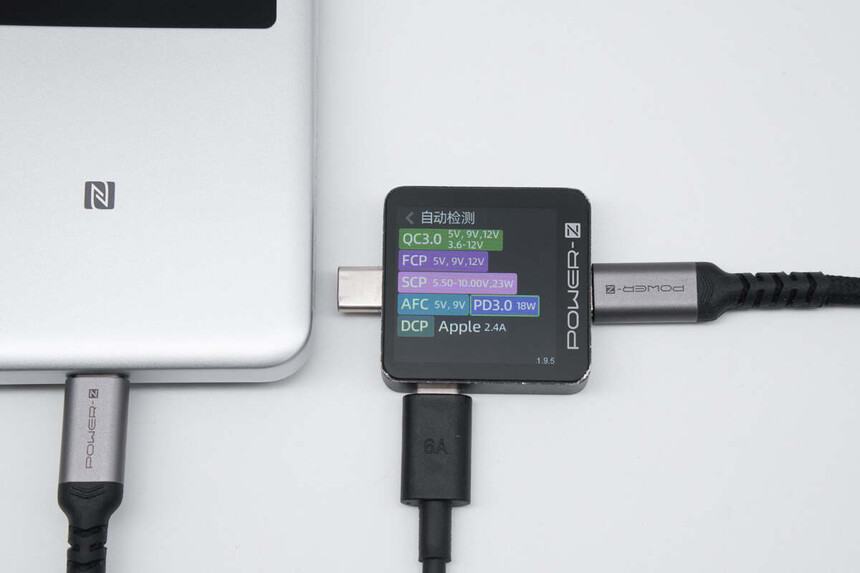

使用ChargerLAB POWER-Z KM003C测得USB-C接口支持QC3.0、FCP、SCP、AFC、PD3.0、DCP、Apple2.4A充电协议。

PDO报文显示USB-C接口具备5V3A和9V2A两组固定电压档位。

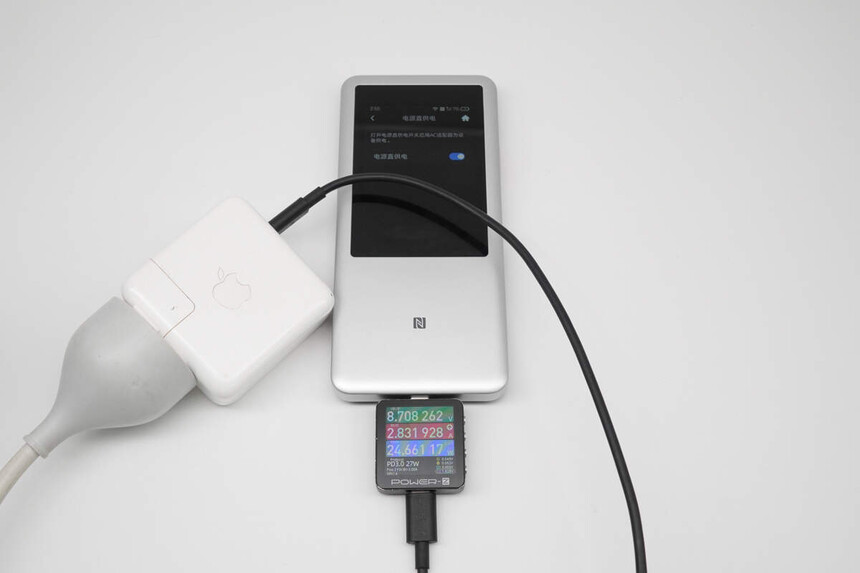

使用苹果70W充电器为中兴5G随身WiFi U60 Pro充电，测得输入功率约为24.7W。

中兴U60 Pro 5G随身WiFi拆解

看完了中兴这款随身WiFi的开箱展示，下面就进行拆解，一起看看内部的方案和设计。

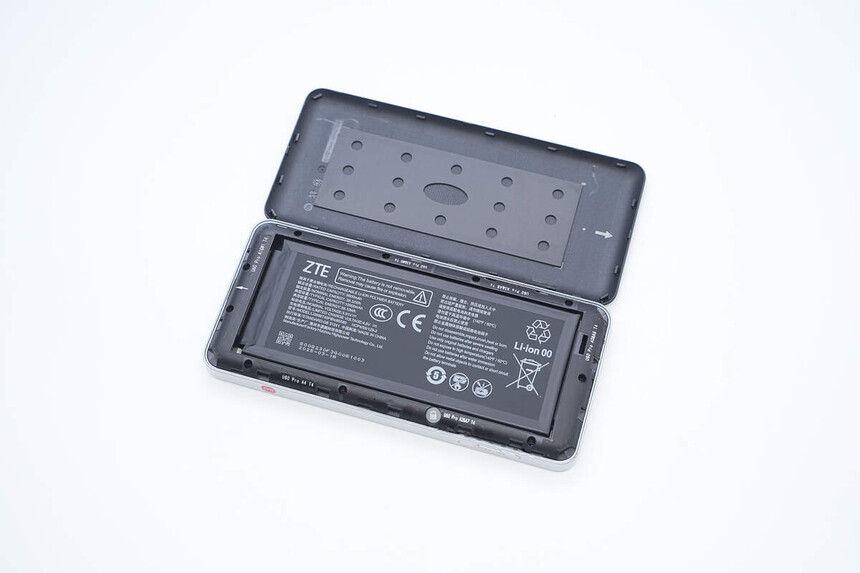

首先拆开随身WiFi后盖，后盖通过卡扣固定，内部粘贴缓冲泡棉。

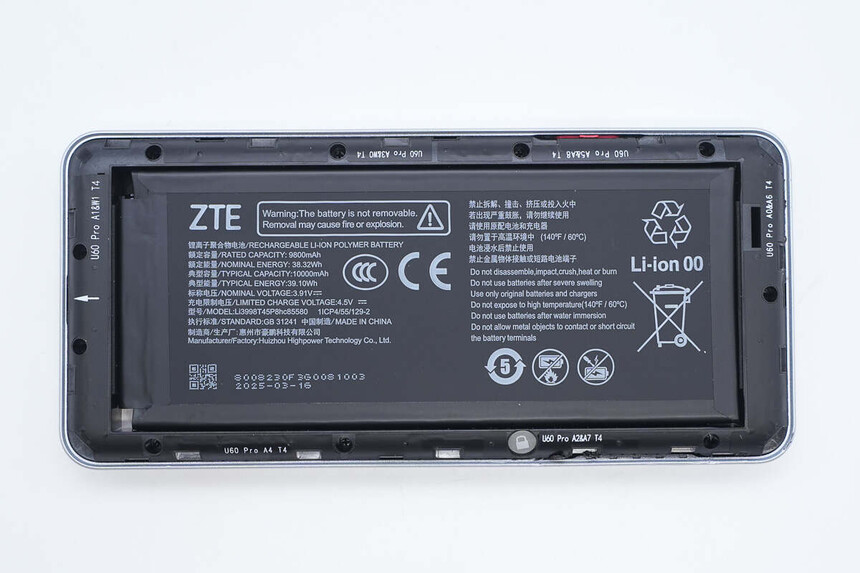

机身内置10000mAh大容量锂电池，为随身WiFi提供长时间续航。

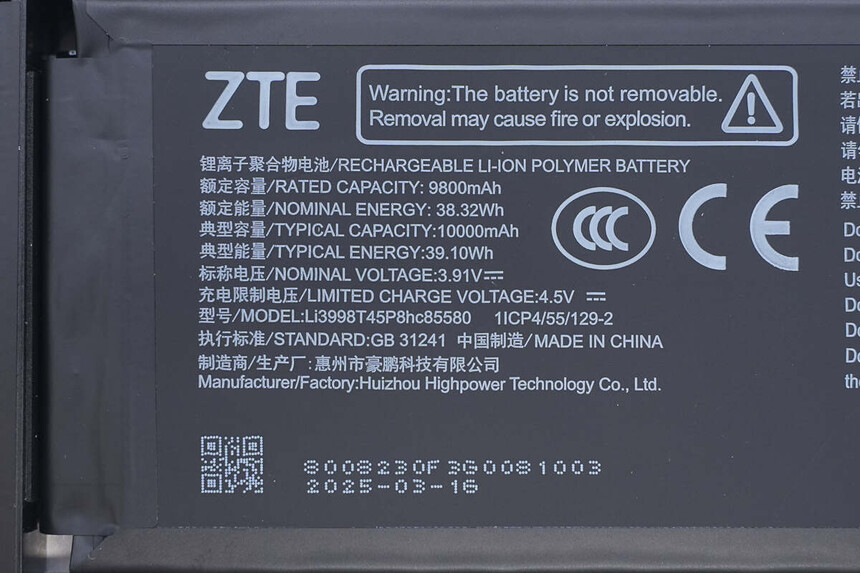

锂离子聚合物电池

额定容量：9800mAh

额定能量：38.32Wh

典型容量：10000mAh

典型能量：39.1Wh

标称电压：3.91V

充电限制电压：4.5V

惠州市豪鹏科技有限公司

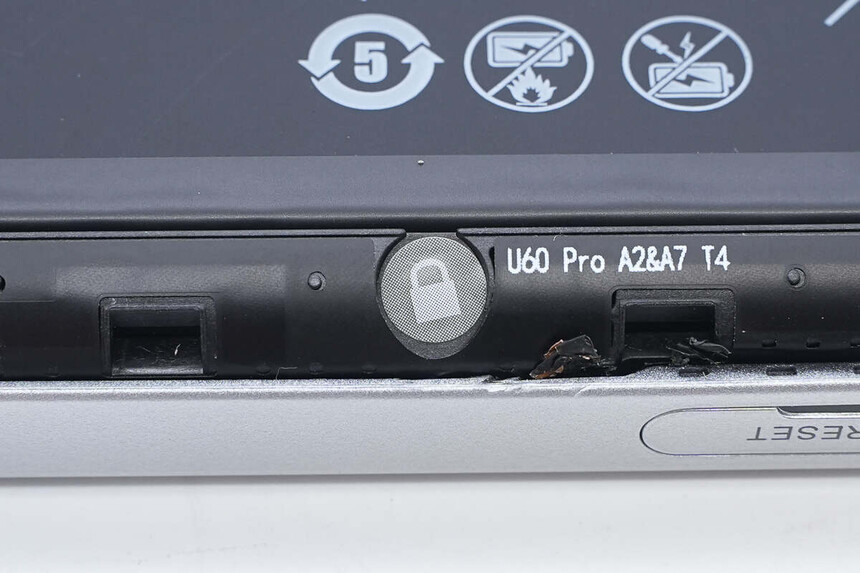

固定螺丝贴有防拆标签。

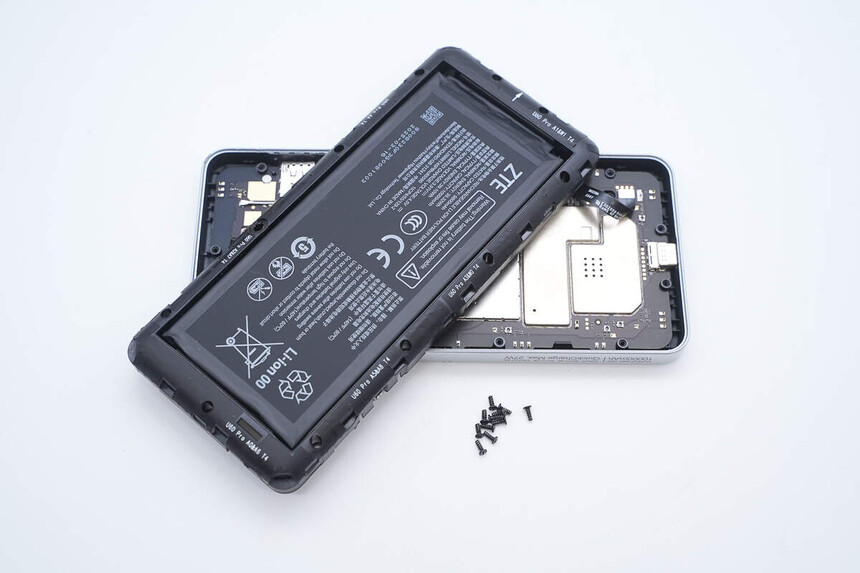

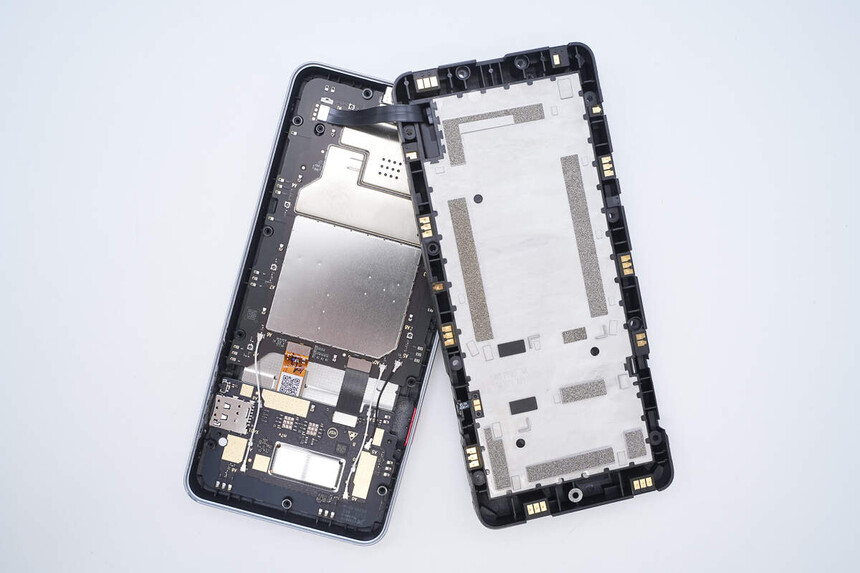

拧下固定螺丝，拆开外壳，电池通过排线连接到PCBA模块。

电池背面合金内框对应PCBA模块粘贴导电泡棉。

电池连接排线特写。

断开连接排线，分离电池和PCBA模块。

在合金内框外侧为塑料边框，边缘粘贴FPC天线。

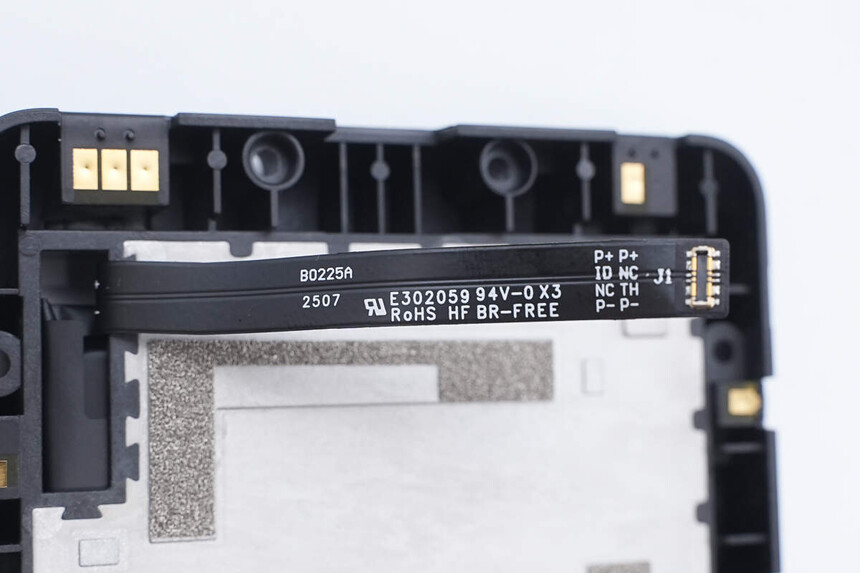

电池连接排线特写。

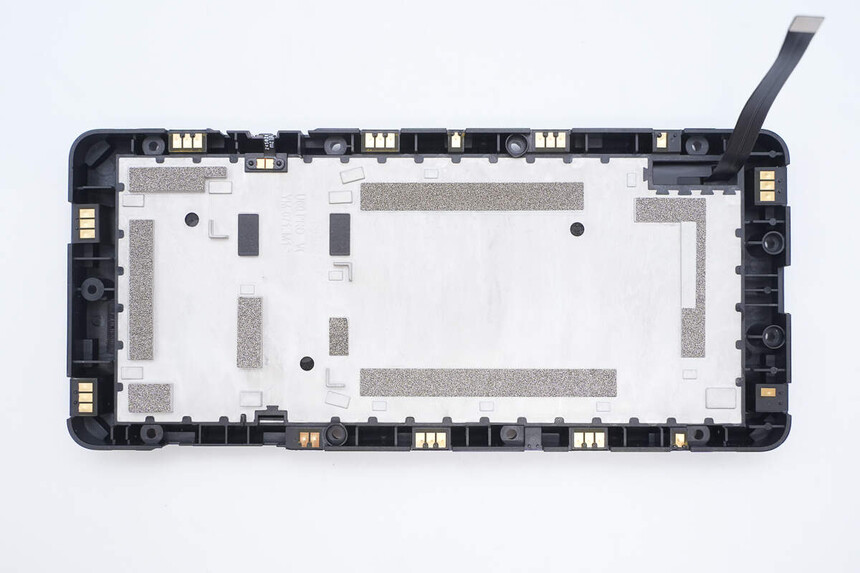

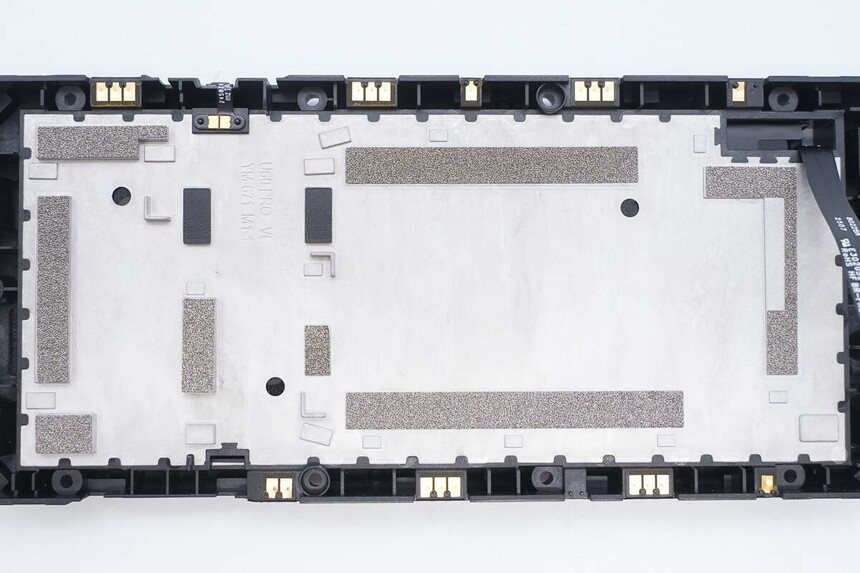

合金内框粘贴导电泡棉接地。

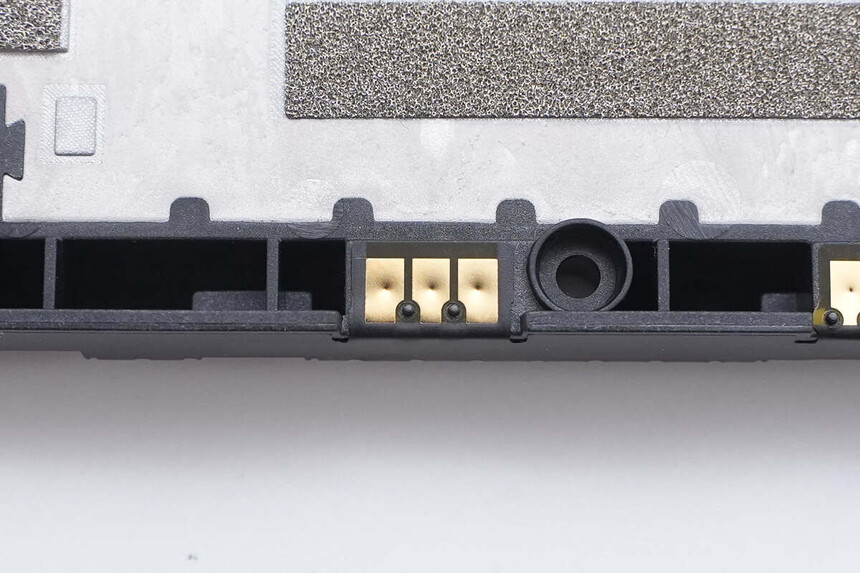

中框边缘FPC天线触点特写。

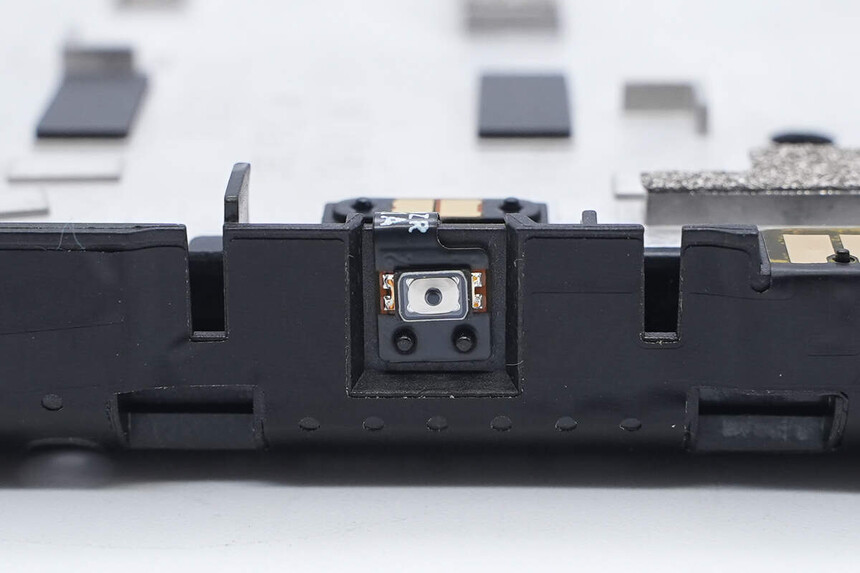

中框侧面贴片开关按键特写。

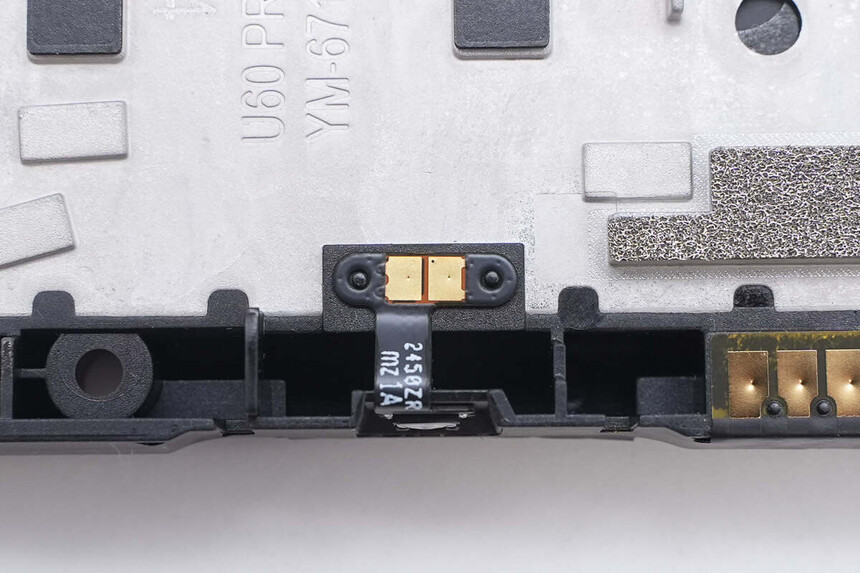

开关排线连接触点特写。

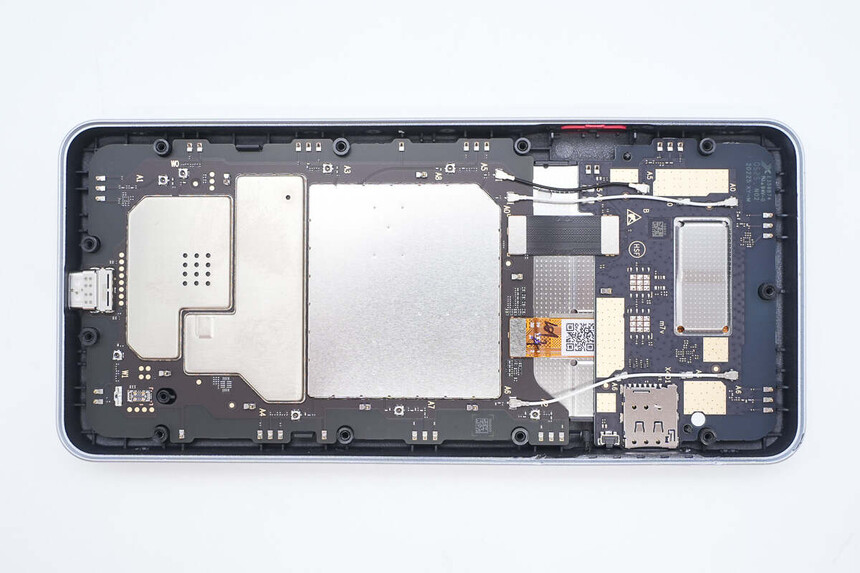

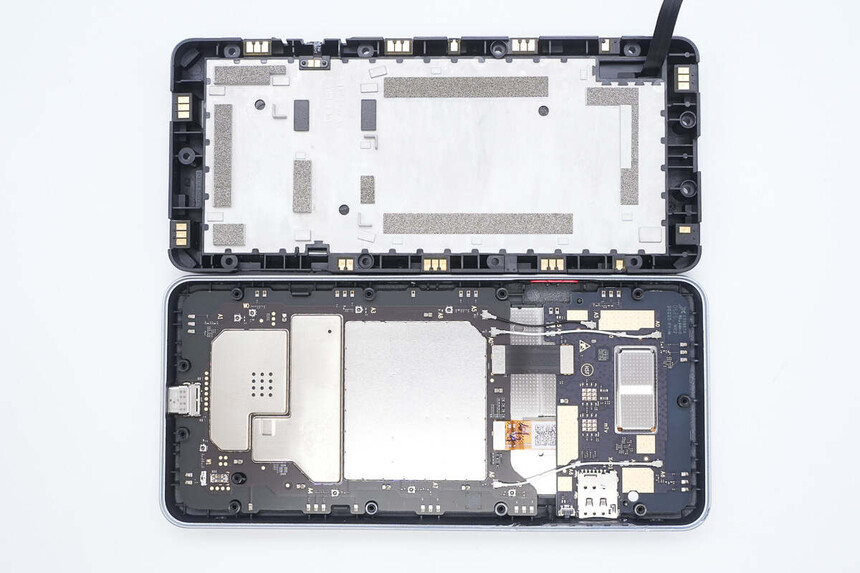

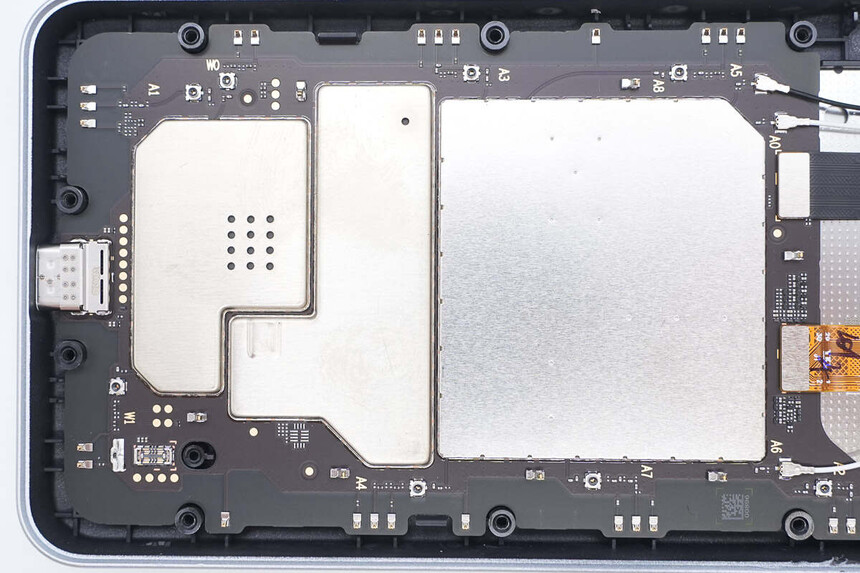

壳体内部设有两片PCBA模块，通过排线和馈线连接。

PCBA模块通过壳体内部螺柱定位固定。

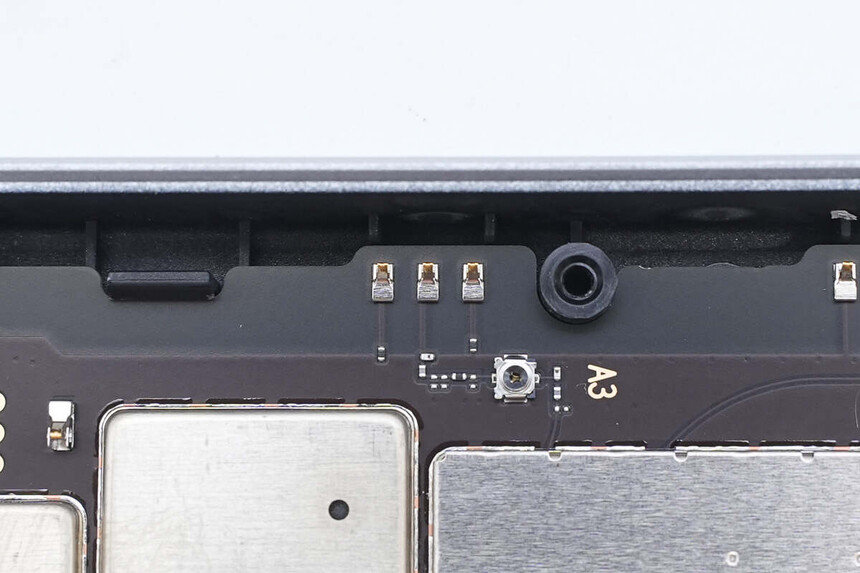

PCBA模块边缘设有天线触点。

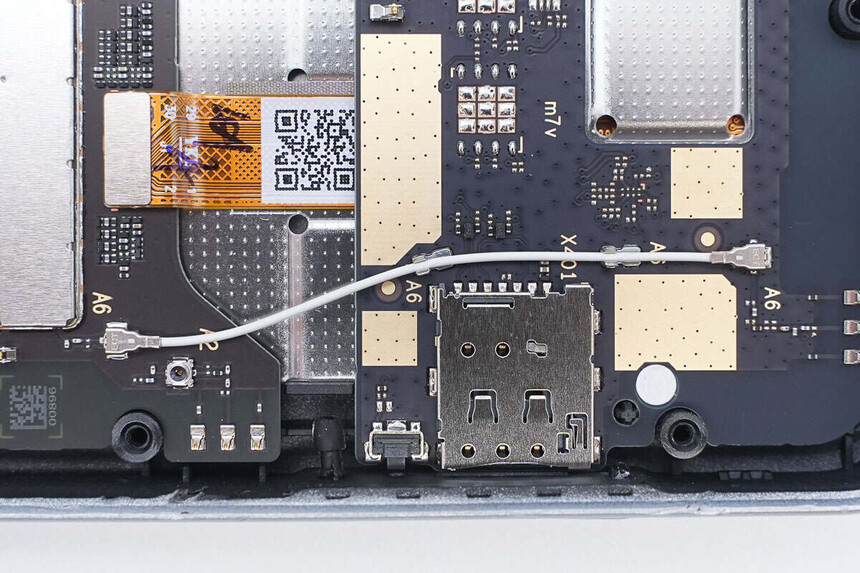

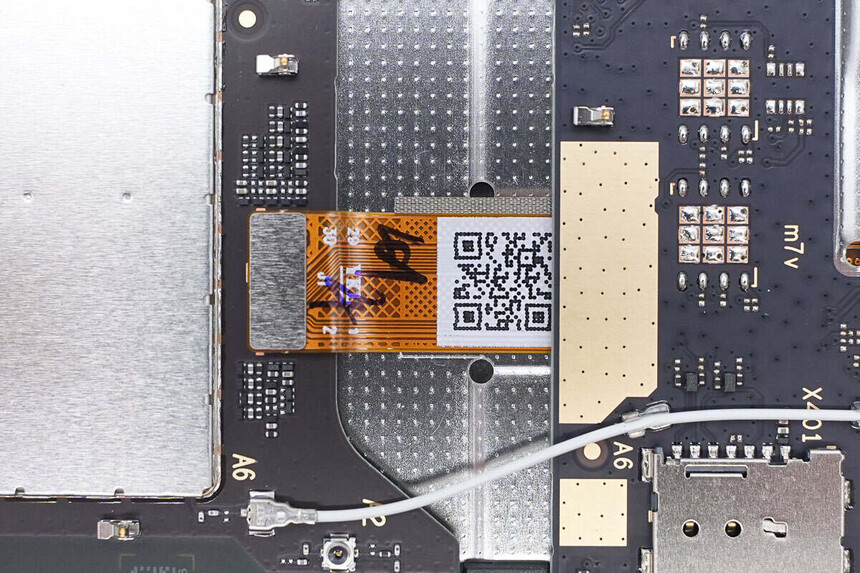

用于连接副板的同轴馈线特写。

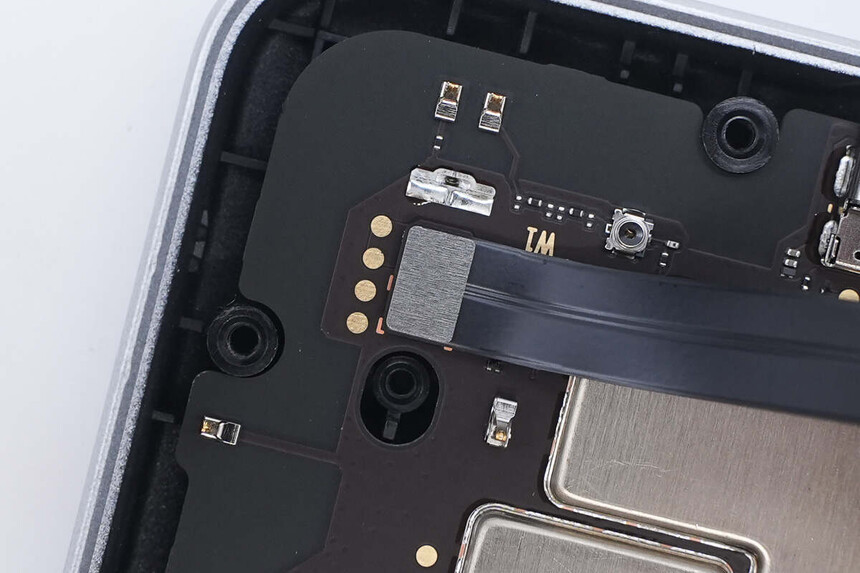

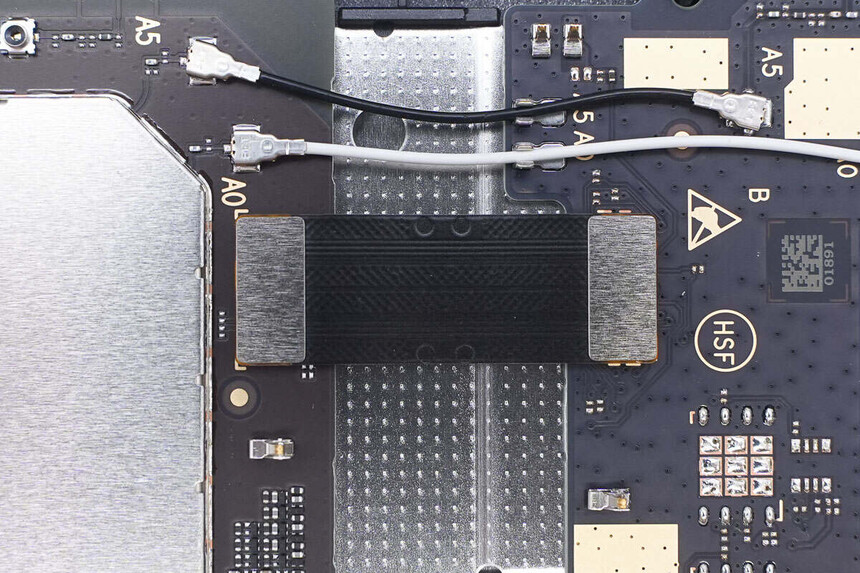

连接副板的排线特写。

连接屏幕的排线特写。

底部还设有一条连接副板的同轴馈线。

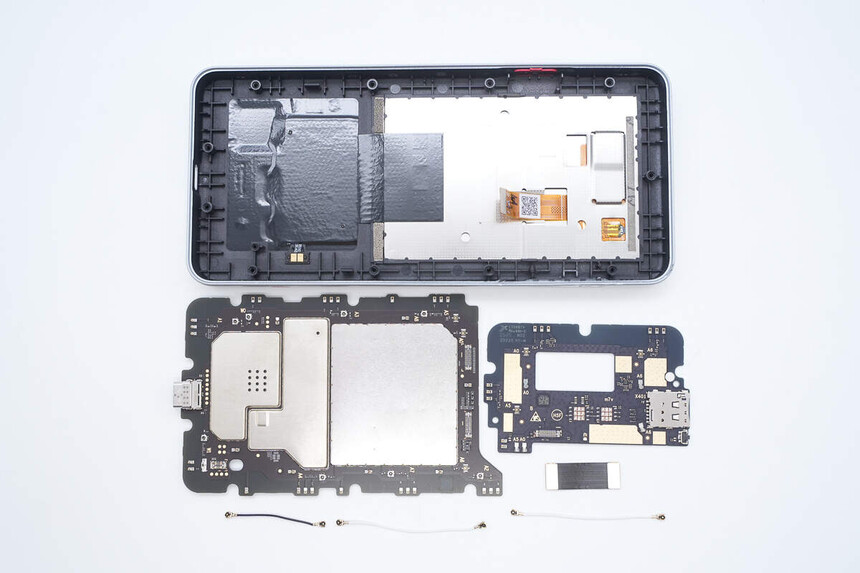

从壳体内部取出PCBA模块。

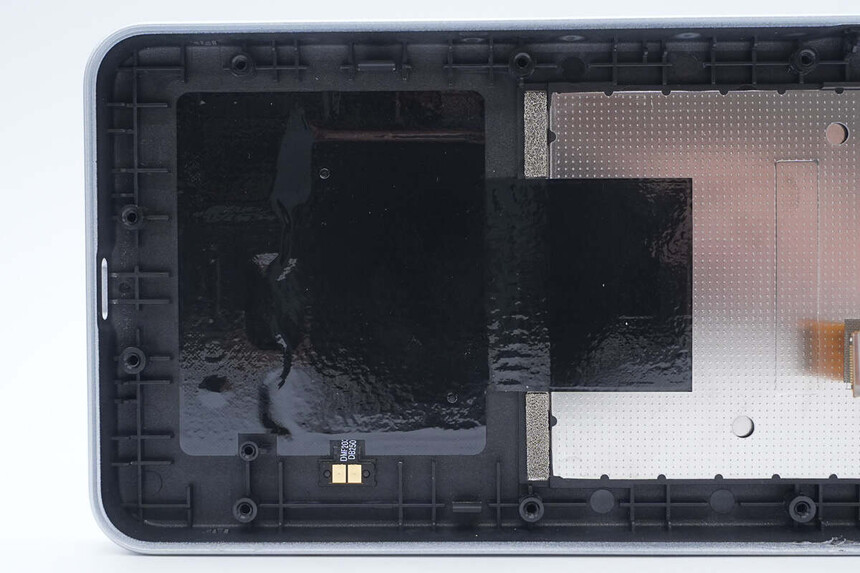

机身底部粘贴石墨导热贴纸，石墨导热贴纸内部粘贴NFC线圈。

壳体屏幕设有金属屏蔽盖。

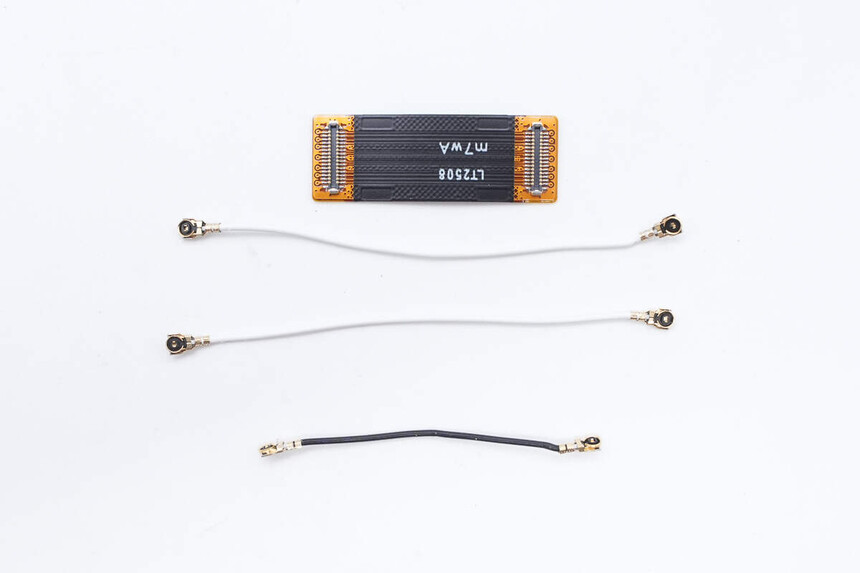

连接主副板的排线和馈线一览。

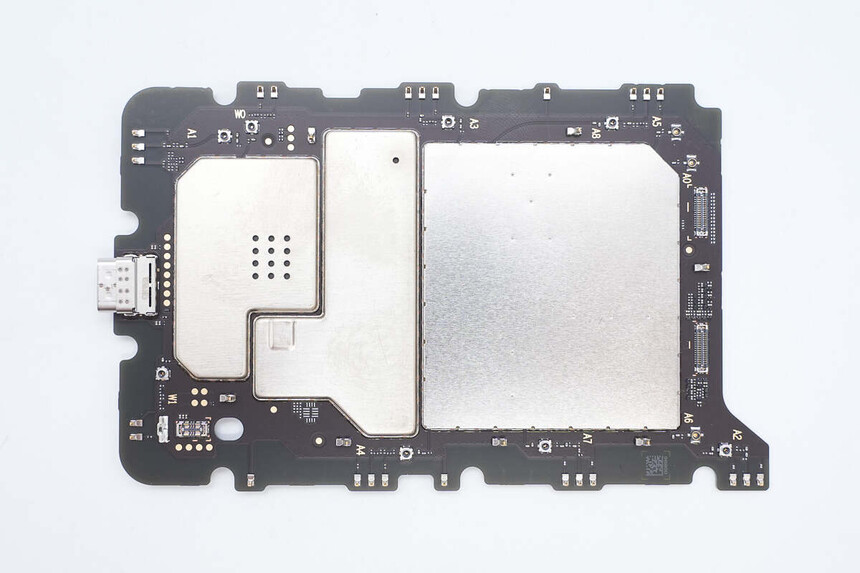

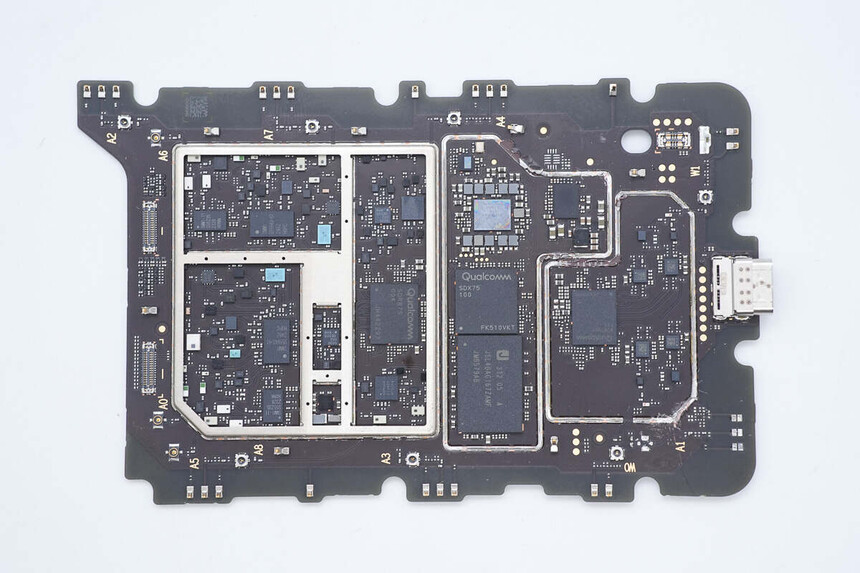

PCBA模块正面特写，对应不同功能区域设有三块屏蔽罩。

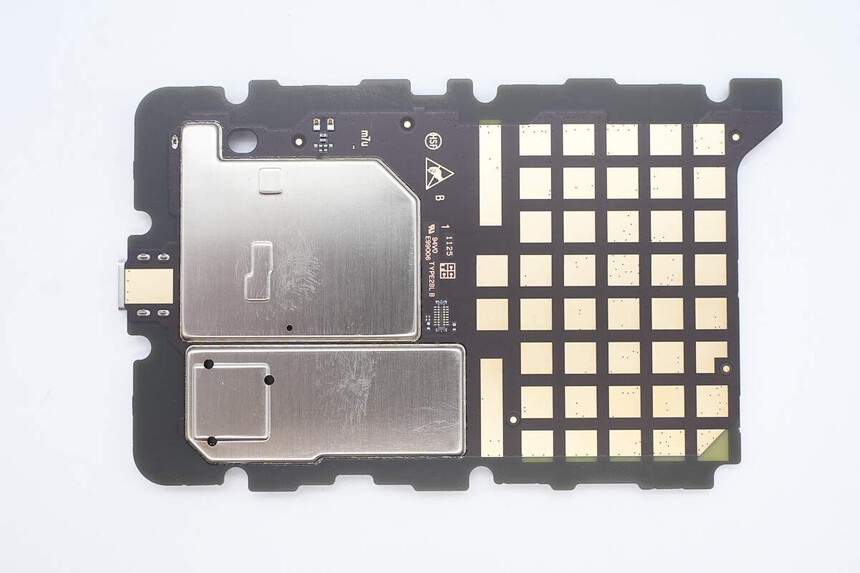

另一面设有两块屏蔽罩，对应屏幕位置没有元件，降低整体厚度。

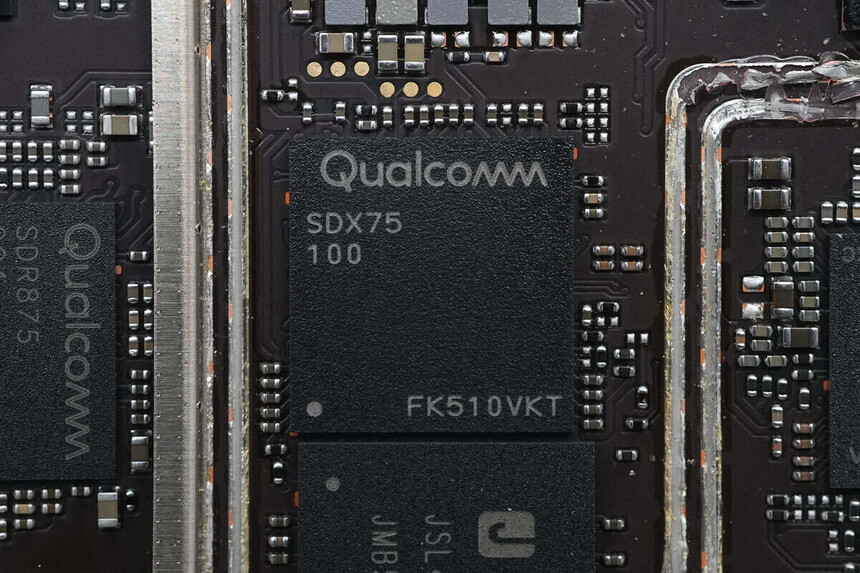

拆卸主板正面的屏蔽罩，右侧中间位置屏蔽罩内部为调制解调器，上方设有PMIC，下方设有内存芯片。右侧屏蔽罩内部设有WiFi芯片，左侧屏蔽罩内部设有射频收发器和射频芯片。

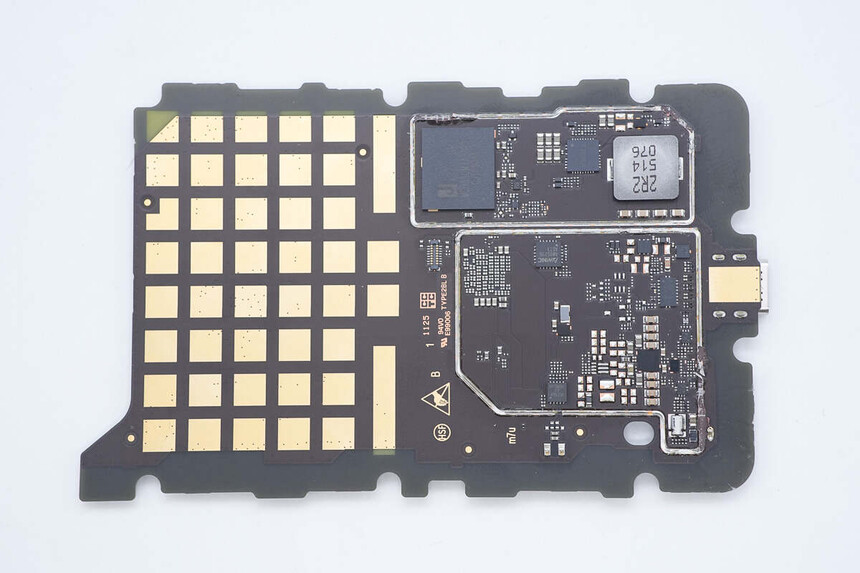

PCBA模块背面上方屏蔽罩内部设有eMMC存储器和电源管理芯片以及合金电感，下方屏蔽罩内部设有NFC芯片和电荷泵快充芯片等芯片。
